Distributeur de parois en fibre de verre

Cette boîte de distribution murale à fibre optique est conçue pour le montage mural et sert de boîtier de protection pour les câbles à fibre optique, les coupleurs et les épissures au sein d'un environnement de câblage structuré conformément à la norme ISO IEC 11801.
La plaque d'adaptation intégrée offre de la place pour un maximum de 24 coupleurs à fibre optique de type SC, LC, FC, ST ou E2000, avec une capacité totale allant jusqu'à 48 fibres.

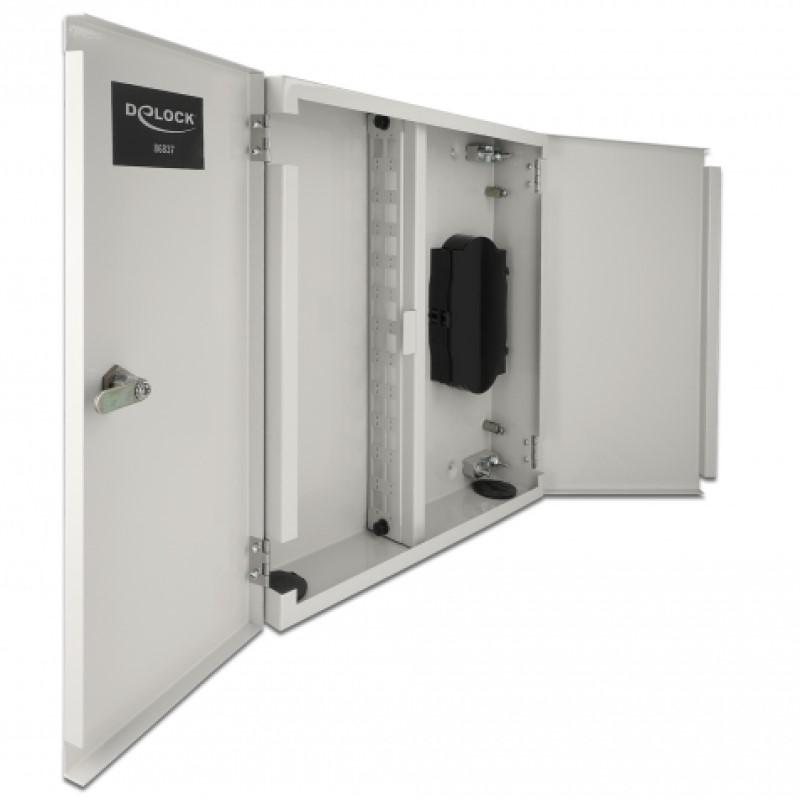

Le boîtier est équipé d'une double porte avec serrure pour un accès contrôlé aux connexions fibre optique.
Deux ouvertures d'entrée de câble en haut et en bas permettent d'introduire et de fixer en toute sécurité les câbles à fibre optique à l'aide de presse-étoupes métriques.
La cassette d'épissure intégrée permet un guidage clair et une protection des fibres épissées.

Spécifications
• Type boîte de distribution murale à fibre optique
• Montage montage mural
• Capacité de la plaque d'adaptation jusqu'à 24 coupleurs
• Capacité maximale de fibres 48 fibres
• Connecteurs pris en charge SC, LC, FC, ST, E2000
• Accès double porte, verrouillable
• Entrée de câble 2 ouvertures (dessus et dessous)
• Plateau d'épissure 1 cassette d'épissure intégrée
• Matériau du boîtier métal
• Dimensions (LxlH) env. 402 × 325 × 110 mm

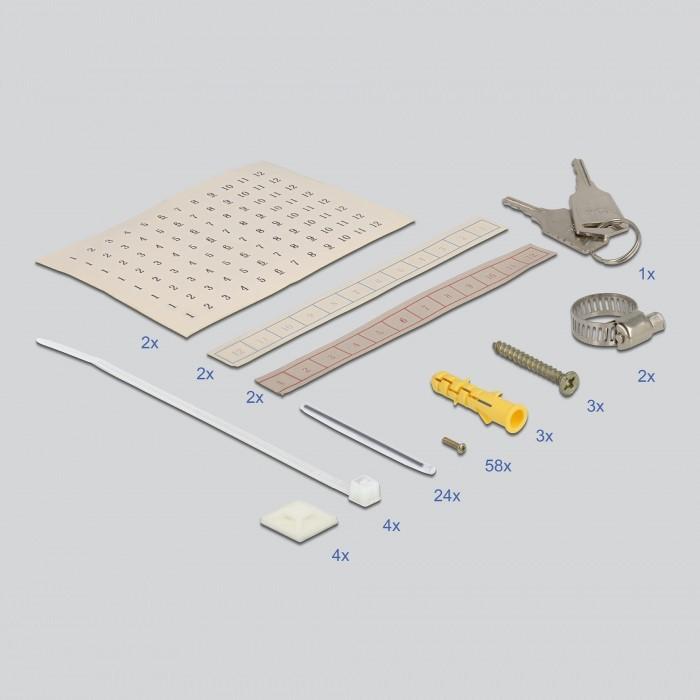

Contenu de la livraison
• 1× boîte de distribution murale à fibre optique
• 1× cassette d'épissure
• 2× clés
• 4× serre-câbles (tie-wraps)
• 4× supports de serre-câbles
• 2× connecteurs à vis
• 3× vis
• 3× chevilles
• 2× étiquettes numérotées autocollantes 8 × 1–12 (noir)
• 2× étiquettes numérotées autocollantes 1–12 (rouge)
• 2× étiquettes numérotées autocollantes 1–12 (bleu)
• 24× manchons de protection à rétreint pour fibre optique

Normes IEC
• IEC 61754 interfaces de connecteurs pour SC, LC, FC, ST et E2000
• IEC 61300 méthodes d'essai pour les connecteurs et composants à fibre optique

Explication des termes
• Cassette d'épissure support pour le positionnement sûr et la protection des fibres optiques épissées
• Épissure par fusion connexion permanente des fibres optiques par fusion à l'aide d'une soudeuse
• SC connecteur fibre optique avec verrouillage push-pull
• LC connecteur fibre optique compact avec férrule de 1,25 mm
• FC connecteur fibre optique avec verrouillage à vis
• ST connecteur fibre optique avec verrouillage à baïonnette
• E2000 connecteur fibre optique avec protection intégrée contre la poussière et les lasers

Explication générale sur les répartiteurs fibre optique
• Les boîtes de distribution fibre optique sont utilisées pour structurer, protéger et gérer les connexions fibre optique à l'intérieur des bâtiments et des installations techniques
• La gestion des épissures évite les micro-courbures et les pertes de signal dans les fibres épissées
• Le boîtier verrouillable offre une sécurité physique contre tout accès non autorisé
