RJ50 vers bloc de jonction

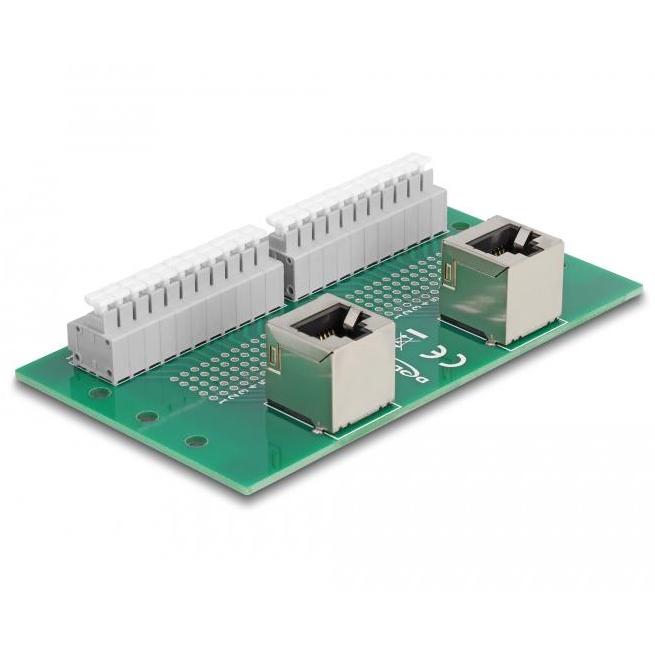

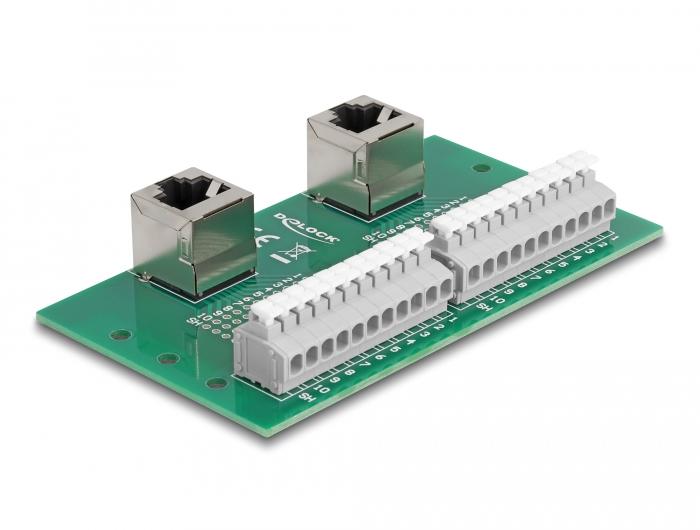

Cet adaptateur RJ50 vers bornier pour rail DIN (double coudé) de DELOCK est destiné au raccordement et à la distribution de signaux RJ50 (10P10C) vers un câblage séparé dans les systèmes de contrôle industriels. L'adaptateur dispose de 2x connecteurs femelles RJ50 (coudés) et 2x borniers à 11 broches, permettant de connecter plusieurs signaux simultanément. Les connecteurs RJ50 coudés assurent un acheminement efficace des câbles dans les armoires électriques et les installations compactes. Grâce aux borniers à poussoir, les conducteurs peuvent être connectés sans outils, permettant une installation et des modifications rapides. La connexion est répartie 1:1, ce qui signifie que tous les signaux sont transmis directement sans conversion. L'adaptateur est adapté au montage sur un rail DIN de 15 millimètres ou 35 millimètres.

Spécifications
Type : Adaptateur RJ50 vers bornier pour rail DIN (double, coudé)
Marque : DELOCK
Connecteur 1 : 2x RJ50 femelle (10P10C, coudé)
Connecteur 2 : 2x bornier à 11 broches
Connexion : Répartie 1:1
Pas : 3,81 millimètres
Convient pour fil : 24 – 12 AWG
Montage : Rail DIN (15 millimètres et 35 millimètres)
Température de fonctionnement : -40 °C à 100 °C
Dimensions (L x l x H) : 91 x 60 x 18 millimètres
Inclus : 2 clips de montage, 5 vis
Application : Distribution de signaux / câblage industriel
Garantie : 5 ans

Applications
- Distribution de signaux RJ50 vers plusieurs points de connexion.
- Intégration de connexions RJ50 dans les armoires électriques via rail DIN.
- Systèmes de contrôle industriel et automatisation.
- Connexion de capteurs, d'actionneurs et d'équipements de mesure.
- Prototypage et câblage personnalisé.
- Bancs d'essai et de développement.
- Applications de service et de maintenance.
- Installations nécessitant un acheminement de câbles compact et organisé.

Explication des termes techniques
RJ50 (10P10C) : connecteur modulaire à 10 positions et 10 contacts, utilisé pour la communication série et les applications de données spécifiques.
Bornier : bloc de connexion pour le raccordement de fils individuels sans connecteurs, souvent utilisé dans les applications industrielles.
Rail DIN : rail de montage standard de 15 millimètres ou 35 millimètres pour l'installation de composants dans les armoires électriques.
Bornier à poussoir : mécanisme par lequel un fil est fixé par un contact à ressort sans vis ni outils.
Pas : distance entre les points de connexion du bornier, dans ce cas 3,81 millimètres.
AWG : dimensionnement américain pour l'épaisseur des fils ; 24 – 12 AWG prend en charge une large gamme de conducteurs, des plus fins aux plus épais.
Connexion 1:1 : toutes les broches sont directement connectées une à une sans traitement du signal.
