RJ50 vers bloc de jonction

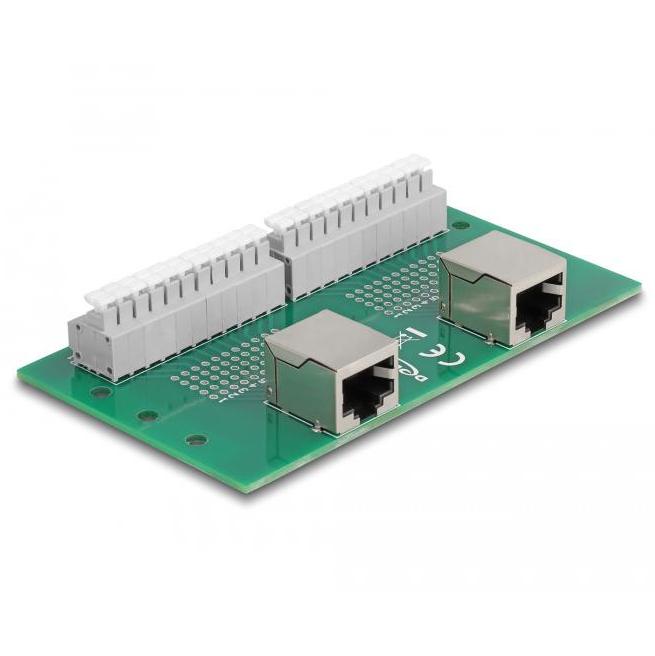

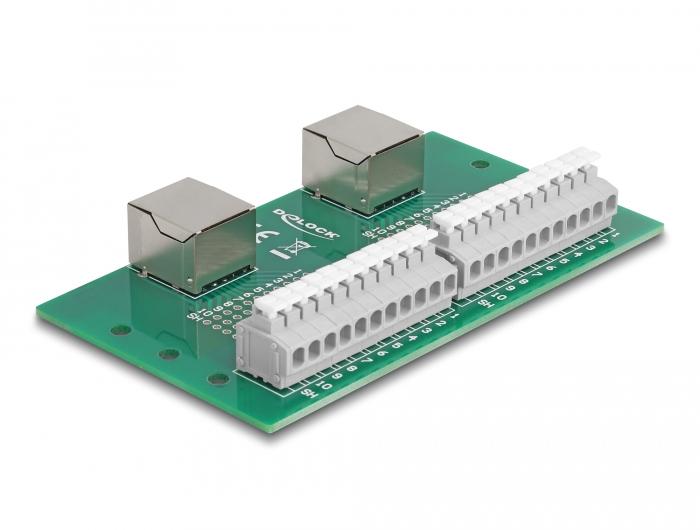

Cet adaptateur RJ50 vers bloc de jonction pour rail DIN (double) de DELOCK est conçu pour connecter et distribuer les signaux RJ50 (10P10C) vers un câblage séparé dans les systèmes de contrôle industriels. L'adaptateur dispose de 2x connecteurs femelles RJ50 et 2x blocs de jonction à 11 broches, permettant de relier plusieurs signaux simultanément. Grâce aux connexions à bouton-poussoir, les conducteurs de câble peuvent être connectés sans outils, ce qui permet une installation et des ajustements rapides. La connexion est reliée en 1:1, assurant que tous les signaux sont transmis directement sans conversion. L'adaptateur est adapté au montage sur un rail DIN de 15 millimètres ou 35 millimètres.

Spécifications
Type: Adaptateur RJ50 vers bloc de jonction pour rail DIN (double)
Marque: DELOCK
Connecteur 1: 2x RJ50 femelle (10P10C)
Connecteur 2: 2x bloc de jonction à 11 broches
Connexion: Reliée en 1:1
Pas: 3,81 millimètres
Convient pour fil: 24 – 12 AWG
Montage: Rail DIN (15 millimètres et 35 millimètres)
Température de fonctionnement: -40 °C à 100 °C
Dimensions (LxlxH): 91 x 60 x 18 millimètres
Inclus: 2 clips de montage, 5 vis
Application: Distribution de signaux / câblage industriel
Garantie: 5 ans

Applications
- Distribution des signaux RJ50 vers plusieurs points de connexion.
- Intégration des connexions RJ50 dans les armoires de commande via rail DIN.
- Systèmes de contrôle industriels et automatisation.
- Connexion de capteurs, d'actionneurs et d'appareils de mesure.
- Prototypage et câblage personnalisé.
- Bancs d'essai et de développement.
- Applications de service et de maintenance.
- Installations nécessitant un câblage structuré.

Explication des termes techniques
RJ50 (10P10C): connecteur modulaire avec 10 positions et 10 contacts, utilisé pour la communication série et des applications de données spécifiques.
Bloc de jonction: bloc de connexion pour relier des fils dénudés sans connecteurs, souvent utilisé dans les applications industrielles.
Rail DIN: rail de montage standard de 15 millimètres ou 35 millimètres pour l'installation de composants dans les armoires de commande.
Connexion à bouton-poussoir: mécanisme permettant de fixer un fil à l'aide d'un contact à ressort, sans vis ni outils.
Pas: distance entre les points de connexion du bloc de jonction, dans ce cas 3,81 millimètres.
AWG: dimension américaine pour l'épaisseur du fil ; 24 – 12 AWG prend en charge une large gamme de conducteurs, des plus fins aux plus épais.
Connexion 1:1: toutes les broches sont directement reliées une à une sans traitement du signal.
