Carte PCI Express

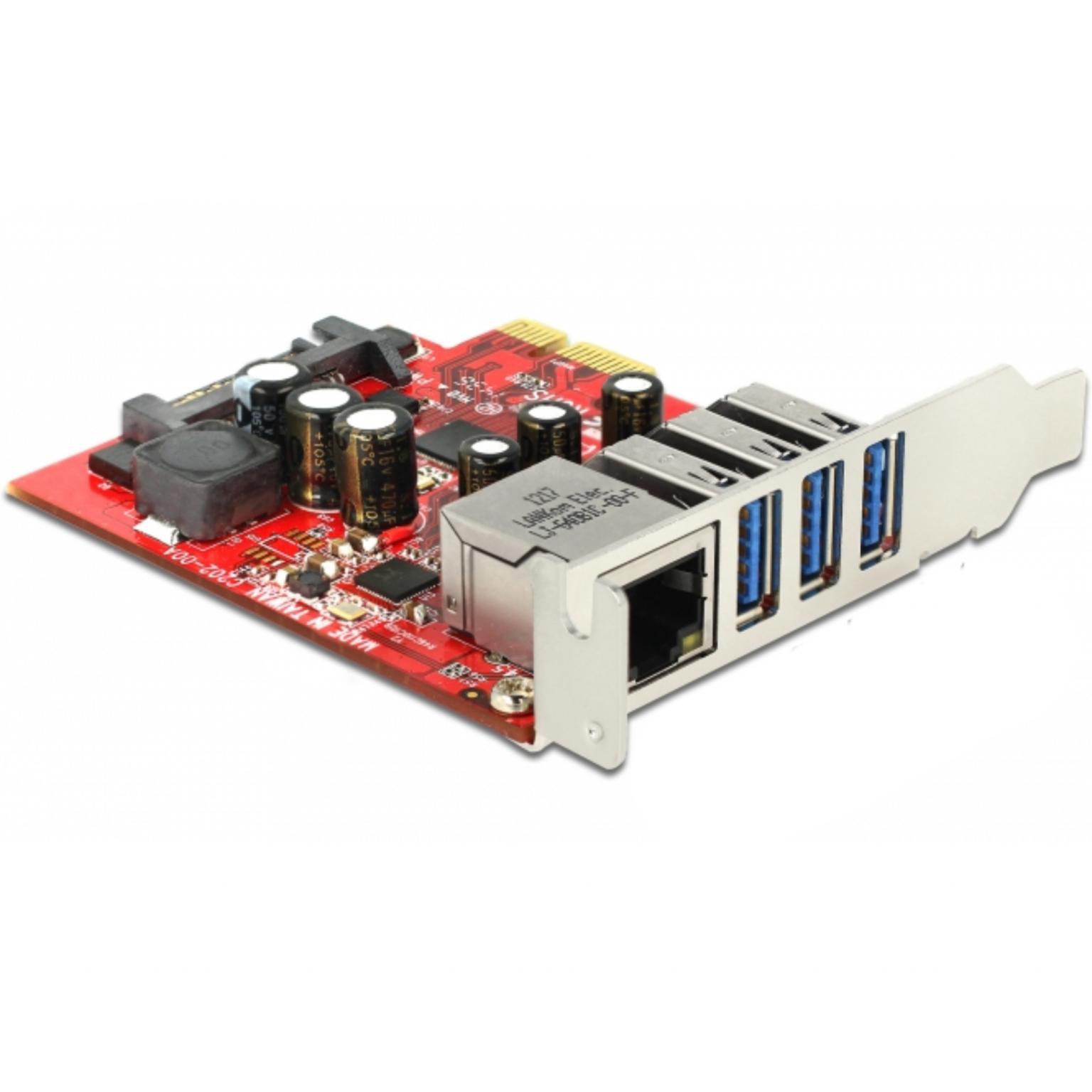

Cette carte d'extension PCI Express de Delock est utilisée pour ajouter des ports USB et une interface réseau à un ordinateur de bureau via un slot PCIe. La carte offre des options de connexion supplémentaires pour les périphériques et une connexion réseau filaire au sein d'un seul module d'extension. La carte est équipée de trois ports USB 3.2 Gen 1 et d'un port Gigabit LAN. Grâce à la combinaison d'un chipset USB Renesas et d'un contrôleur réseau Realtek, la carte est adaptée au transfert de données stable et aux applications réseau. Le connecteur d'alimentation SATA interne assure une alimentation suffisante lors de l'utilisation de plusieurs périphériques USB.

Spécifications
Type de produit : Carte d'extension PCI Express (USB + LAN)
Marque : Delock
Interface : PCI Express x1 (V2.0)
Port USB-A 1 : USB 3.2 Gen 1 Type-A female (5 Gbit/s)
Port USB-A 2 : USB 3.2 Gen 1 Type-A female (5 Gbit/s)
Port USB-A 3 : USB 3.2 Gen 1 Type-A female (5 Gbit/s)
Port LAN : RJ45 female (Gigabit Ethernet 10 / 100 / 1000 Mbit/s)
Alimentation interne : Connecteur d'alimentation SATA 15 broches
Chipset USB : Renesas D720201
Chipset LAN : Realtek RTL8153
Vitesse de transfert USB : jusqu'à 5 Gbit/s
Vitesse de transfert LAN : jusqu'à 1000 Mbit/s
Bande passante PCIe : jusqu'à 5 Gbit/s (lane x1)
Normes Ethernet : IEEE 802.3, IEEE 802.3u
Duplex : support half et full duplex
Contrôle de flux : IEEE 802.3x (full duplex)
Jumbo frames : jusqu'à 9K
Checksum offloading : IP / TCP / UDP (NDIS5 / NDIS6)
Contrôleur USB : xHCI (USB 3.x Host Controller Interface)
Boîtier : support low-profile inclus
Quantité : par pièce
Garantie : 5 ans
Certifications : REACH, CE, RoHS, WEEE

Applications
Extension USB : ajout de ports USB supplémentaires à un système.
Extension réseau : ajout d'un port Ethernet Gigabit.
Stations de travail : connexion de plusieurs périphériques USB et réseau.
Applications industrielles : connexions de données et réseau stables.

Explication des termes techniques
PCI Express (PCIe) : interface d'extension interne pour des vitesses de transfert de données élevées.
USB 3.2 Gen 1 : norme USB avec une vitesse de transfert maximale de 5 Gbit/s.
xHCI : norme de contrôleur pour la communication USB 3.x.
Gigabit Ethernet (1000BASE-T) : connexion réseau câblée avec une vitesse maximale de 1000 Mbit/s.
RJ45 : connecteur standard pour les réseaux Ethernet.
Renesas D720201 : contrôleur hôte USB pour gérer plusieurs ports USB.
Realtek RTL8153 : chipset pour la communication USB vers Ethernet.
Checksum offloading : déplace les calculs réseau du CPU vers le matériel.
Jumbo frames : paquets de données plus volumineux pour une transmission de données plus efficace.
NDIS : interface de pilote pour les périphériques réseau sous Windows.
Full duplex : envoi et réception simultanés de données.
Bande passante : quantité maximale de données pouvant être transmises par seconde.

Explication des certifications et normes
CE : conforme aux directives européennes de sécurité et CEM.
RoHS : restriction des substances dangereuses.
REACH : réglementation sur les substances chimiques.
WEEE : directive sur le recyclage des équipements électroniques.

Points importants
Installation : nécessite un slot PCI Express x1 disponible.
Alimentation : une alimentation SATA est nécessaire pour un fonctionnement stable avec plusieurs périphériques USB.
Compatibilité : vérifiez la prise en charge du système d'exploitation et des pilotes.
Boîtier : support low-profile adapté aux systèmes compacts.
