RJ50 câble

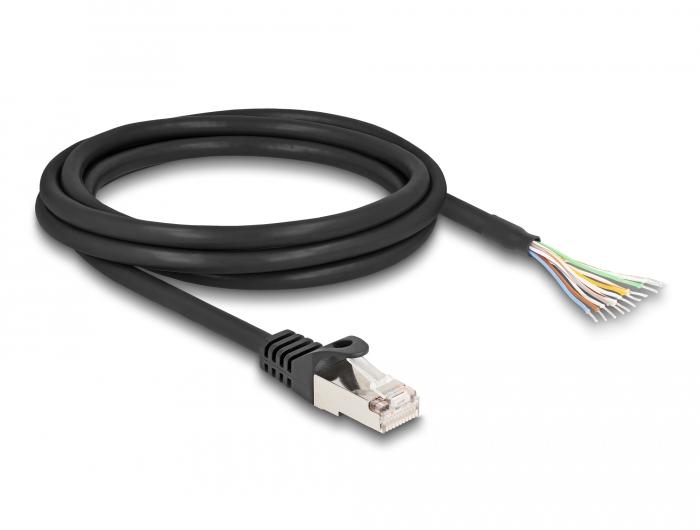

Ce câble de connexion RJ50 avec extrémités de câble ouvertes de DELOCK est destiné au raccordement d'équipements de commande et de mesure et à la réalisation de câblages sur mesure avec des interfaces RJ50 (10P10C). Le câble dispose de 1x connecteur mâle RJ50 et 11 conducteurs de câble ouverts, permettant une intégration directe dans des borniers, des cartes de circuits imprimés ou d'autres points de connexion. Grâce au blindage S/FTP (feuille par paire et blindage tressé), les interférences électromagnétiques sont efficacement réduites et la qualité du signal est préservée. Les conducteurs sont de 26 AWG, ce qui assure un bon équilibre entre flexibilité et transmission de signal fiable. La gaine de câble en PVC offre une protection contre l'usure et convient à une utilisation dans des environnements industriels et techniques standard.

Spécifications
Type: Câble RJ50 avec extrémités ouvertes
Marque: DELOCK
Connecteur 1: RJ50 mâle (10P10C)
Connecteur 2: Conducteurs de câble ouverts
Nombre de conducteurs: 11
Blindage: S/FTP (feuille par paire + blindage tressé)
Section du conducteur: 26 AWG
Gaine du câble: PVC
Application: câblage sur mesure / interface de signal
Garantie: 5 ans

Applications
- Connexion d'équipements RJ50 à des borniers ou des cartes de circuits imprimés.
- Câblage personnalisé et assemblages de câbles propres.
- Intégration dans les systèmes de contrôle industriels et les automates programmables (PLC).
- Équipements de mesure et enregistreurs de données avec connexions personnalisées.
- Scanners de codes-barres et terminaux avec interfaces personnalisées.
- Connexions de communication série via des interfaces RJ50.
- Bancs d'essai et de développement (R&D et prototypage).
- Applications de service et de maintenance nécessitant un câblage direct.
- Interfaces de télécommunication et de signal.
- Adaptation d'installations existantes avec des connexions non standard.

Explication des termes techniques
RJ50 (10P10C): connecteur modulaire avec 10 positions et 10 contacts, utilisé pour la communication série et les applications de données spécifiques ; physiquement plus large que le RJ45 et non compatible avec les ports réseau standard.
Extrémités de câble ouvertes: conducteurs individuels sans connecteur, destinés à être connectés directement à des bornes, des cartes de circuits imprimés ou des points de soudure.
S/FTP: configuration de blindage où chaque paire de conducteurs est individuellement blindée par une feuille et le câble entier dispose d'un blindage tressé contre les interférences électromagnétiques (EMI).
AWG: standard américain de mesure de la grosseur du fil ; le 26 AWG offre un équilibre entre flexibilité et performances électriques.
Gaine de câble en PVC: gaine standard en plastique offrant de bonnes propriétés mécaniques et une protection contre l'usure.
