Câble mini SAS vers SATA

Ce câble adaptateur Mini SAS reverse de Delock est utilisé pour connecter un backplane de disque dur avec connecteur Mini SAS SFF-8087 à un contrôleur doté de quatre ports SATA. Ce type de câble est appliqué dans les serveurs et les solutions de stockage où plusieurs ports SATA sont regroupés en un seul connecteur Mini SAS sur un backplane.

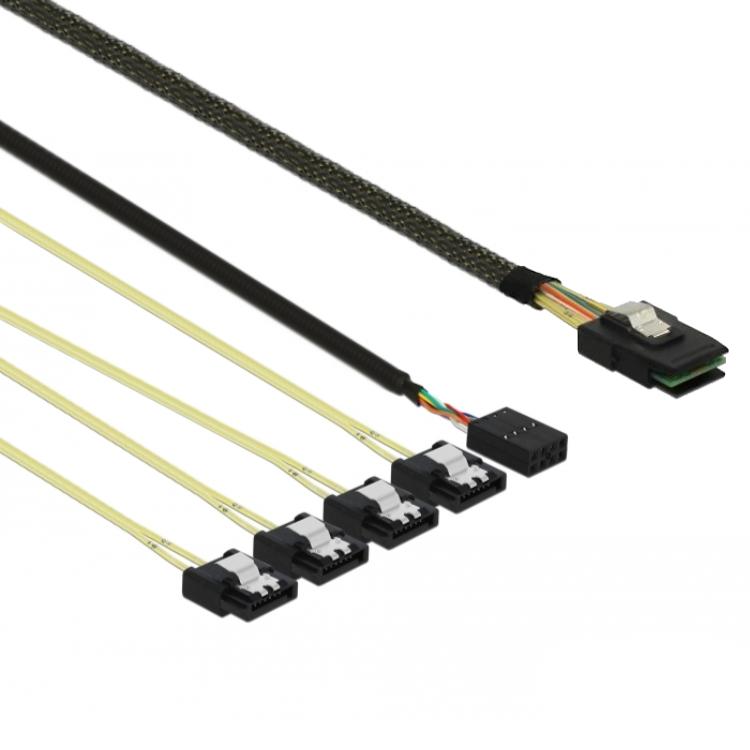

Le câble dispose de quatre connecteurs SATA 7 broches côté hôte et d'un connecteur mâle Mini SAS SFF-8087 côté périphérique. Cela permet de regrouper quatre ports SATA distincts d'un contrôleur en un seul connecteur Mini SAS sur un backplane de stockage.
Le câble comprend également un connecteur femelle à 8 broches pour sideband qui est utilisé pour des signaux supplémentaires entre le contrôleur et le backplane, tels que des informations de statut ou de gestion.
Il s'agit d'un câble adaptateur reverse breakout. Cela signifie que le câble est utilisé pour regrouper quatre ports de contrôleur SATA en un seul connecteur Mini SAS sur un backplane. C'est ce qui différencie ce câble d'un câble breakout standard qui divise plutôt un port SAS en plusieurs disques SATA.
Les connecteurs SATA sont équipés de clips de verrouillage métalliques qui permettent aux fiches de s'enclencher fermement dans les ports SATA pour une connexion stable.

Spécifications
Marque : Delock
Type de produit : Câble adaptateur Mini SAS reverse breakout
Connecteur 1 : 4 × SATA 7 broches mâle
Connecteur 2 : Mini SAS SFF-8087 mâle
Connecteur 3 : Connecteur femelle à 8 broches pour sideband
Configuration des broches : reverse breakout

Termes utilisés
SAS (Serial Attached SCSI) : une interface de stockage utilisée dans les serveurs et les systèmes de stockage professionnels pour des connexions de données rapides et fiables.
Mini SAS (SFF-8087) : un connecteur SAS interne qui combine plusieurs lignes de données pour la connexion à plusieurs disques ou à un backplane.
Connecteur SATA 7 broches : un connecteur de données à sept contacts utilisé pour le transfert de données entre le périphérique de stockage et le contrôleur.
Câble adaptateur reverse breakout : un câble qui regroupe quatre ports de contrôleur SATA distincts en un seul connecteur Mini SAS sur un backplane.
Connecteur Sideband : une connexion de signal supplémentaire utilisée pour la communication additionnelle entre le contrôleur et l'équipement de stockage.
