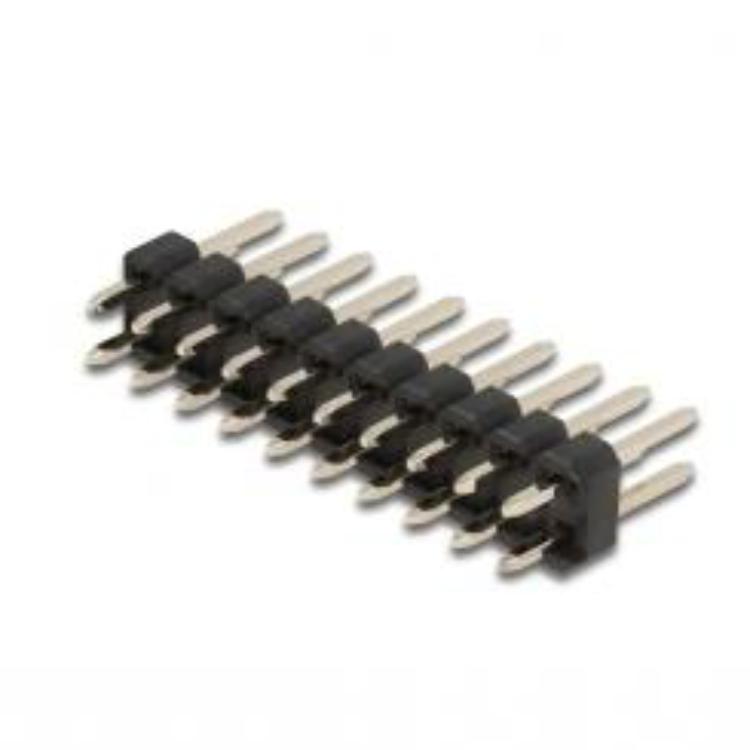

Delock Barrette à 10 broches, pas de 2,54 mm, 2 rangées,

Ce connecteur à broches de Delock est utilisé pour le raccordement électrique entre cartes de circuits imprimés. Le connecteur permet de relier des modules ou des PCB entre eux dans des applications électroniques. Le connecteur à broches est conçu comme un connecteur droit à 2 rangées avec un pas de 2,54 mm. Grâce aux contacts plaqués or, une connexion fiable et durable est réalisée avec une faible résistance de contact.

Spécifications
Type de produit : connecteur à broches
Marque : Delock
Nombre de broches : 20 (2 x 10)
Configuration : double rangée, droite (straight)
Pas : 2,54 mm
Résistance de contact : 20 mΩ
Résistance d'isolement : ≥ 1000 MΩ
Tension de claquage : 500 V AC / DC
Température de fonctionnement : -40 °C à 105 °C
Température de traitement : 230 °C (30–60 s)
Matériau des contacts : plaqué or
Matériau du boîtier : polyester UL 94V-0
Montage : montage traversant (THT)
Quantité : 5 pièces
Garantie : 5 ans
Certifications : REACH, CE, RoHS, WEEE

Applications
Connexion PCB : couplage de cartes de circuits imprimés et de modules.
Électronique : utilisable dans des connexions compactes et à double rangée.
Systèmes embarqués : utilisation dans des projets de microcontrôleurs et de matériel.
Prototypage : adapté aux configurations de développement et de test.

Explication des termes techniques
Connecteur à broches : connecteur avec des broches métalliques pour la connexion sur les cartes de circuits imprimés.
Pas : distance entre les broches, déterminant la compatibilité.
Double rangée : broches réparties sur deux rangées pour une densité plus élevée.
THT : technique de montage traversant pour le montage à travers la carte de circuit imprimé.
Résistance de contact : résistance de la connexion électrique entre les contacts.
Résistance d'isolement : résistance au courant de fuite entre les conducteurs.
UL 94V-0 : classification de résistance au feu pour les plastiques.

Explication des certifications et normes
CE : conforme aux directives européennes de sécurité.
RoHS : limitation des substances dangereuses.
REACH : règlementation sur les substances chimiques.
WEEE : directive pour le recyclage des équipements électroniques.

Points d'attention importants
Compatibilité : vérifier le pas et la disposition des broches corrects.
Montage : adapté au soudage sur cartes de circuits imprimés.
Utilisation : destiné aux applications électroniques.
Traitement : respecter la température de soudure maximale.
