Coupleur RP-SMA

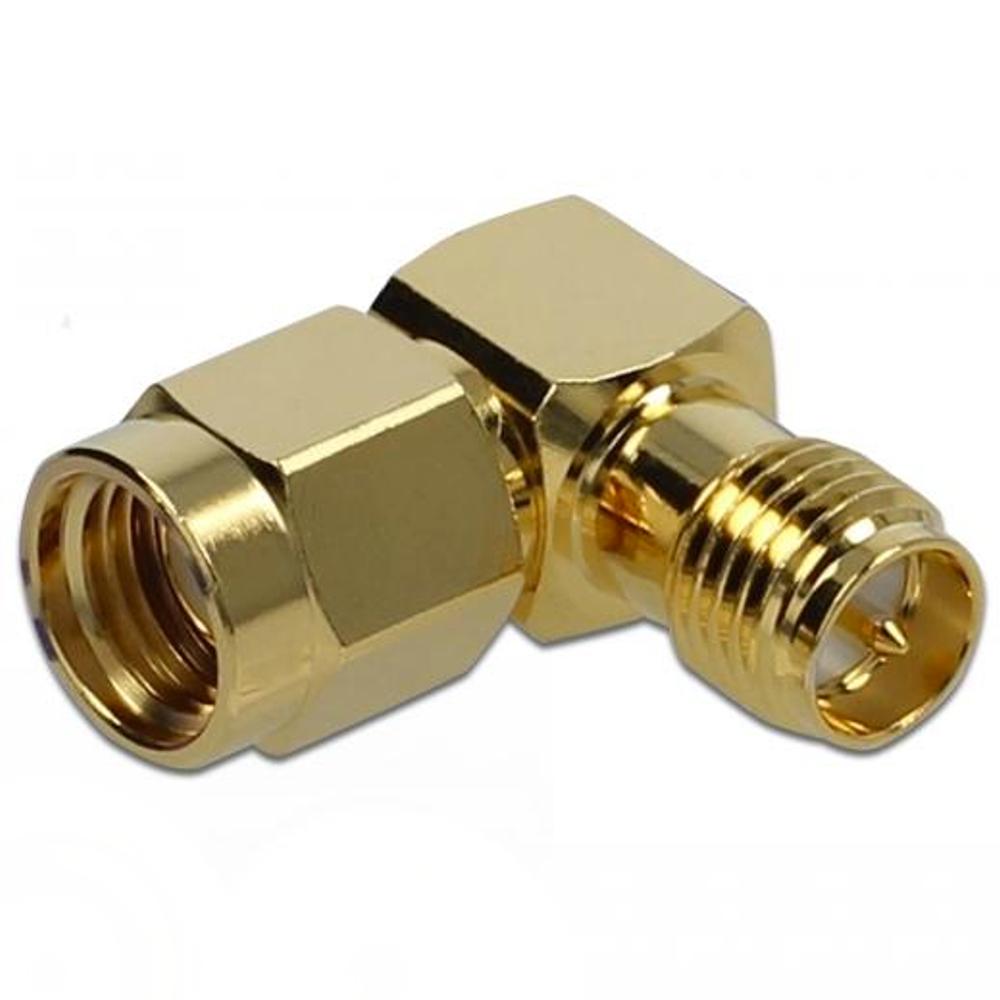

Cet adaptateur RP-SMA mâle vers RP-SMA femelle de Delock est conçu pour le raccordement de composants RF dans les applications radiofréquences. L'adaptateur est utilisé dans les situations où un raccordement coudé à 90 degrés est nécessaire pour les connecteurs RP-SMA.

La version avec un connecteur mâle RP-SMA d'un côté et un connecteur femelle RP-SMA coudé à 90 degrés de l'autre côté est adaptée pour une utilisation dans les systèmes RF de 50 Ohm. L'adaptateur peut ainsi être utilisé avec des antennes, des modules RF, des équipements de mesure et des équipements de communication sans fil.

La version avec un boîtier en laiton plaqué or et un filetage interne de 1/4" - 36 UNS - 2B est adaptée aux applications où une connexion électrique stable et une conception compacte sont importantes.

Applications
• Raccordement coudé des connecteurs RP-SMA
• Applications RF et antennes
• Équipements de communication sans fil
• Bancs d'essai et de mesure

Spécifications et caractéristiques
• Connecteur 1 : RP-SMA mâle
• Connecteur 2 : RP-SMA femelle 90 degrés
• Impédance : 50 Ohm
• Plage de fréquence : jusqu'à 10 GHz
• Boîtier : Laiton, plaqué or
• Température de fonctionnement : -10 °C à 50 °C
• Dimensions : env. 16,5 x 15,1 millimètres

Explication des connecteurs
Le RP-SMA est une variante du connecteur SMA de 50 Ohm dans lequel la polarité de la broche est inversée. Ce connecteur est utilisé dans les équipements RF et WLAN afin de limiter la compatibilité directe avec les connecteurs SMA standard.
