RJ50 vers bloc de jonction

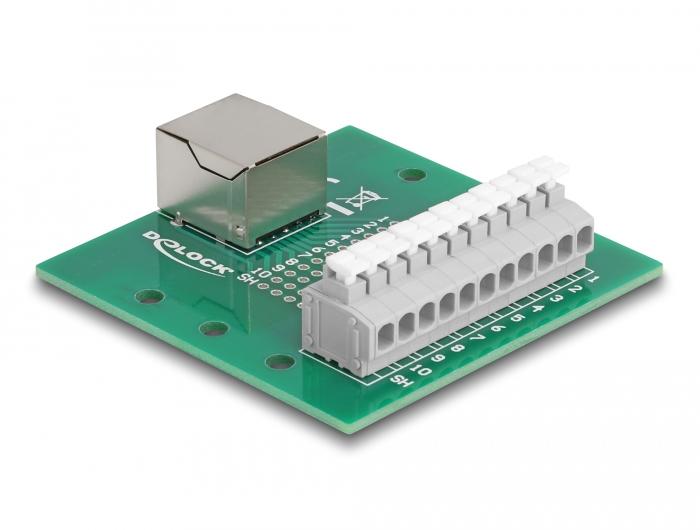

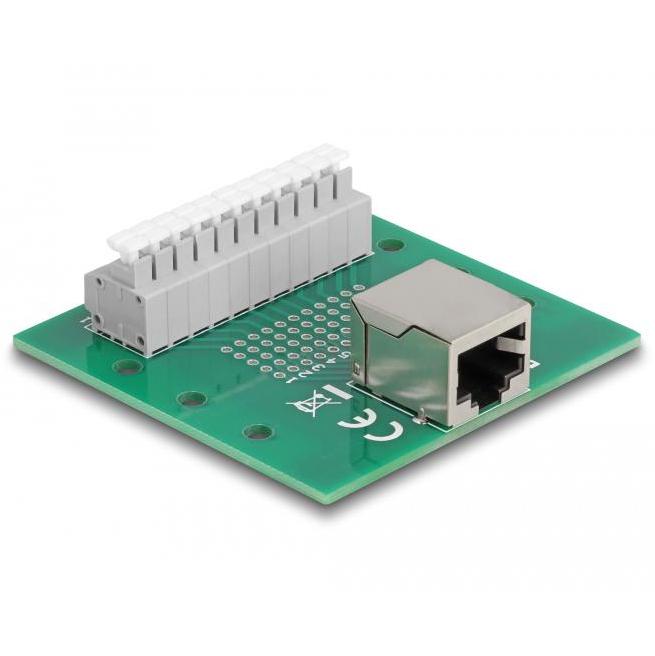

Cet adaptateur RJ50 vers bloc de jonction pour rail DIN de DELOCK est conçu pour le raccordement de signaux RJ50 (10P10C) à des câblages séparés dans les systèmes de commande industriels. L'adaptateur dispose de 1x connecteur femelle RJ50 et d'un bloc de jonction à 11 pôles, permettant de relier facilement les signaux à des fils individuels. Grâce à la connexion par bouton-poussoir, les fils des câbles peuvent être connectés sans outils, ce qui permet une installation et des modifications rapides. La connexion est transmise 1:1, de sorte que tous les signaux sont transmis directement sans conversion. L'adaptateur est adapté pour le montage sur un rail DIN de 15 millimètres ou de 35 millimètres, ce qui simplifie l'intégration dans les armoires électriques et les installations industrielles.

Spécifications
Type : Adaptateur RJ50 vers bloc de jonction pour rail DIN
Marque : DELOCK
Connecteur 1 : RJ50 femelle (10P10C)
Connecteur 2 : Bloc de jonction à 11 pôles
Connexion : Transmis 1:1
Pas : 3,81 millimètres
Pour fil : 24 – 12 AWG
Montage : Rail DIN (15 millimètres et 35 millimètres)
Température de fonctionnement : -40 °C à 100 °C
Dimensions (L x l x H) : 60 x 53 x 18 millimètres
Inclus : 2 clips de montage, 5 vis
Application : Distribution de signaux / câblage industriel
Garantie : 5 ans

Applications
- Intégration de signaux RJ50 dans les armoires électriques via rail DIN.
- Systèmes de commande et d'automatisation industriels.
- Connexion de capteurs, d'actionneurs et d'équipements de mesure.
- Distribution de signaux vers des câblages séparés.
- Prototypage et câblage personnalisé.
- Bancs d'essai et de développement.
- Applications de service et de maintenance.

Explication des termes techniques
RJ50 (10P10C) : connecteur modulaire avec 10 positions et 10 contacts, utilisé pour la communication série et les applications de données spécifiques.
Bloc de jonction : bloc de connexion pour le raccordement de fils séparés sans connecteurs, souvent utilisé dans les applications industrielles.
Rail DIN : rail de montage standard de 15 millimètres ou de 35 millimètres pour l'installation de composants dans les armoires électriques.
Connexion par bouton-poussoir : mécanisme où un fil est fixé à l'aide d'un contact à ressort, sans vis ni outils.
Pas : distance entre les points de connexion du bloc de jonction, dans ce cas 3,81 millimètres.
AWG : mesure américaine pour le diamètre du fil ; 24 – 12 AWG supporte une large gamme de conducteurs, des plus fins aux plus épais.
Connexion 1:1 : toutes les broches sont directement reliées un à un sans traitement du signal.
