Carte PCI

Cette carte PCI est destinée à étendre un PC avec une connexion série RS-232 externe

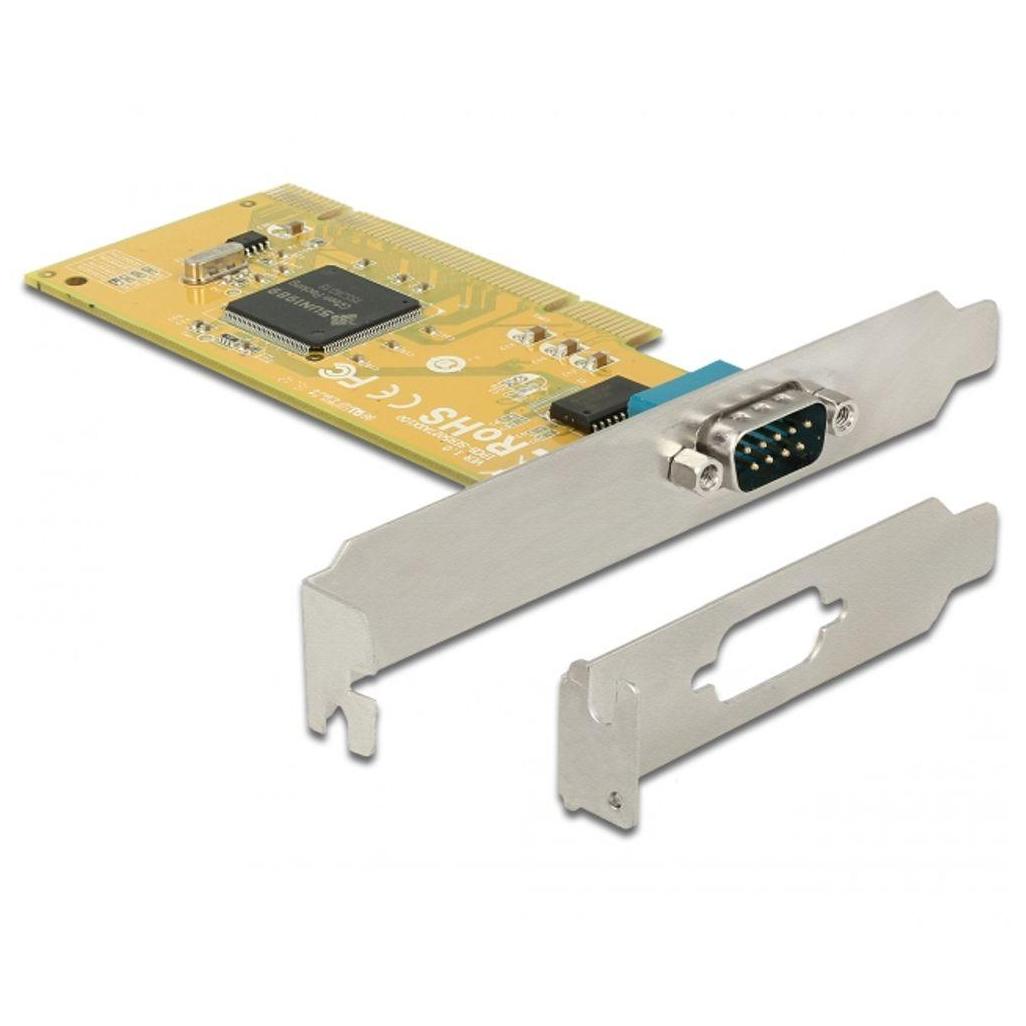

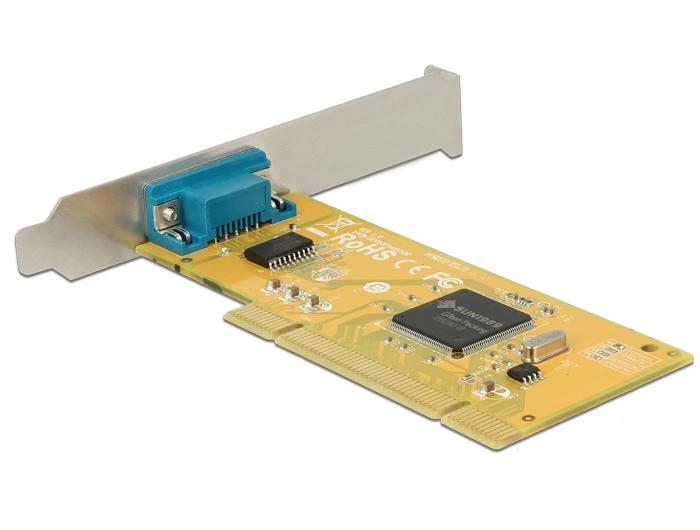

Cette carte d'extension PCI ajoute un port série RS-232 externe à un ordinateur de bureau via un slot PCI interne. La carte est adaptée pour connecter des appareils communiquant via une interface série, tels que des périphériques industriels et des appareils hérités.

Application
La carte PCI est destinée aux systèmes nécessitant une connexion série RS-232 supplémentaire ou de remplacement. Grâce à l'utilisation de l'équerre de slot low-profile fournie, la carte peut également être installée dans des boîtiers compacts ou bas, tels que des mini-PC.

Construction et caractéristiques
La carte est équipée d'une connexion RS-232 DB9 externe et communique via un bus PCI 32 bits. Le chipset utilisé prend en charge la fonctionnalité UART standard et les lignes de signal série. La carte offre une protection ESD sur tous les signaux série et est conçue pour une communication stable à des débits de données fixes.

Spécifications
• Type de produit : Carte d'extension PCI (série)
• Connecteur externe : 1 x RS-232 DB9 (mâle)
• Connecteur interne : Standard PCI 32 bits 3.0
• Chipset : SUN1989
• Compatibilité PCI : 33 MHz PCI v3.0 / 2.3 / 2.2 / 2.1
• Support bus : Slots PCI 32 bits et 64 bits
• Tension d'alimentation : 3,3 V et 5 V
• Signaux : DCD, TxD, RxD, RTS, CTS, DTR, DSR, GND, RI
• Protection ESD : ±2 kV sur tous les signaux série
• Débit de données maximal : 115,2 Kb/s
• Buffer FIFO : 128 octets
• Compatibilité UART : 16C950
• Température de fonctionnement : 0 °C à 60 °C
• Humidité : 5% à 95% HR
• Certification : Windows WHQL

Contenu de l'emballage
• Carte série PCI
• Équerre de slot low-profile
• CD de pilotes
• Manuel

Explication des termes utilisés
• RS-232 : norme de communication série pour le transfert de données entre appareils.
• PCI : bus d'extension interne pour ordinateurs de bureau.
• DB9 : connecteur D-sub 9 broches pour connexions série.
• UART : composant matériel pour le transfert de données série.
• Protection ESD : protection contre les décharges électrostatiques.
