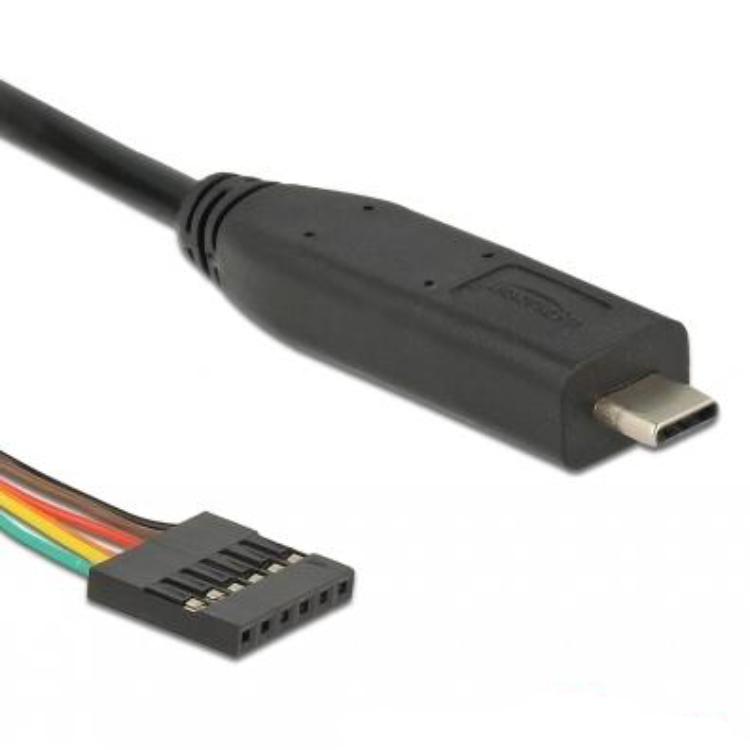

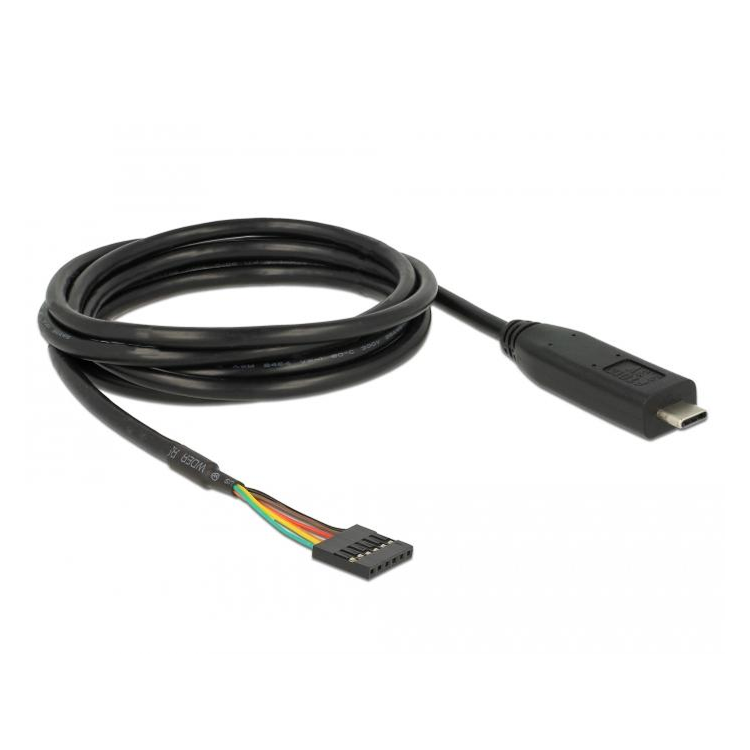

Câble USB C vers LVTTL

Ce convertisseur USB vers UART de Delock est utilisé pour la conversion de signaux USB en communication série TTL (3.3 V). Le câble permet de connecter directement des appareils dotés d'une interface UART à un ordinateur pour la programmation, le débogage et la communication de données. Le convertisseur est équipé d'une connexion USB Type-C et d'un connecteur mâle 6 broches TTL avec un pas de 2.54 mm. Grâce au chipset FTDI FT232RL intégré, une communication stable et fiable est garantie avec des débits de données allant jusqu'à 3 Mbps. Le câble prend en charge diverses configurations série et convient aussi bien aux applications professionnelles qu'aux environnements de développement.

Spécifications
Type de produit : Câble convertisseur USB vers UART (TTL)
Marque : Delock
Connecteur 1 : USB Type-C 2.0 mâle
Connecteur 2 : Connecteur femelle 6 broches TTL 3.3 V (pas de 2.54 mm)
Chipset : FTDI FT232RL
Version USB : USB 2.0
Débit de données : jusqu'à 3 Mbps
Bits de données : 7 ou 8
Bits d'arrêt : 1 ou 2
Parité : none, even, odd, mark, space
Contrôle de flux : none, RTS/CTS, XON/XOFF
Tampon FIFO : 128 octets (RX), 256 octets (TX)
Tension de sortie : 5 V
Type de câble : UL AWM 2464 VW-1
Conducteurs : 26 AWG
Longueur du câble : 2.0 mètre
Température de fonctionnement : -20 °C à 80 °C
Installation : plug & play (pilote requis)
Quantité : par pièce
Garantie : 5 ans
Certifications : REACH, CE, RoHS, WEEE

Applications
Programmation : configuration de microcontrôleurs et de systèmes embarqués.
Débogage : lecture de données série pour le diagnostic et le développement.
Communication : connexion d'appareils avec interface UART à un PC.
Industrie : utilisable pour le service, la maintenance et les mises à jour de firmware.

Explication des termes techniques
UART : interface de communication série pour le transfert de données entre appareils.
TTL (3.3 V) : niveaux de tension logique utilisés en électronique et dans les microcontrôleurs.
Chipset FTDI : contrôleur pour une communication USB vers série stable.
Contrôle de flux : régulation du flux de données pour éviter les erreurs.
FIFO : tampon pour le stockage temporaire des données pendant la communication.

Explication des certifications et normes
CE : conforme aux directives européennes de sécurité.
RoHS : restriction des substances dangereuses.
REACH : réglementation sur les substances chimiques.
WEEE : directive sur le recyclage des équipements électroniques.

Points importants
Tension : vérifier la compatibilité avec la logique TTL 3.3 V.
Pilotes : l'installation des pilotes FTDI peut être nécessaire.
Connexion : vérifier le brochage et l'ordre des signaux corrects.
Utilisation : adapté aux applications techniques et de développement.
