Câble à fibres optiques - Multimode - OM3

Ce kit de pigtails fibre optique est destiné au raccordement et à la soudure de connexions fibre optique multimode au sein de systèmes de câblage structuré conformément à la norme ISO IEC 11801.

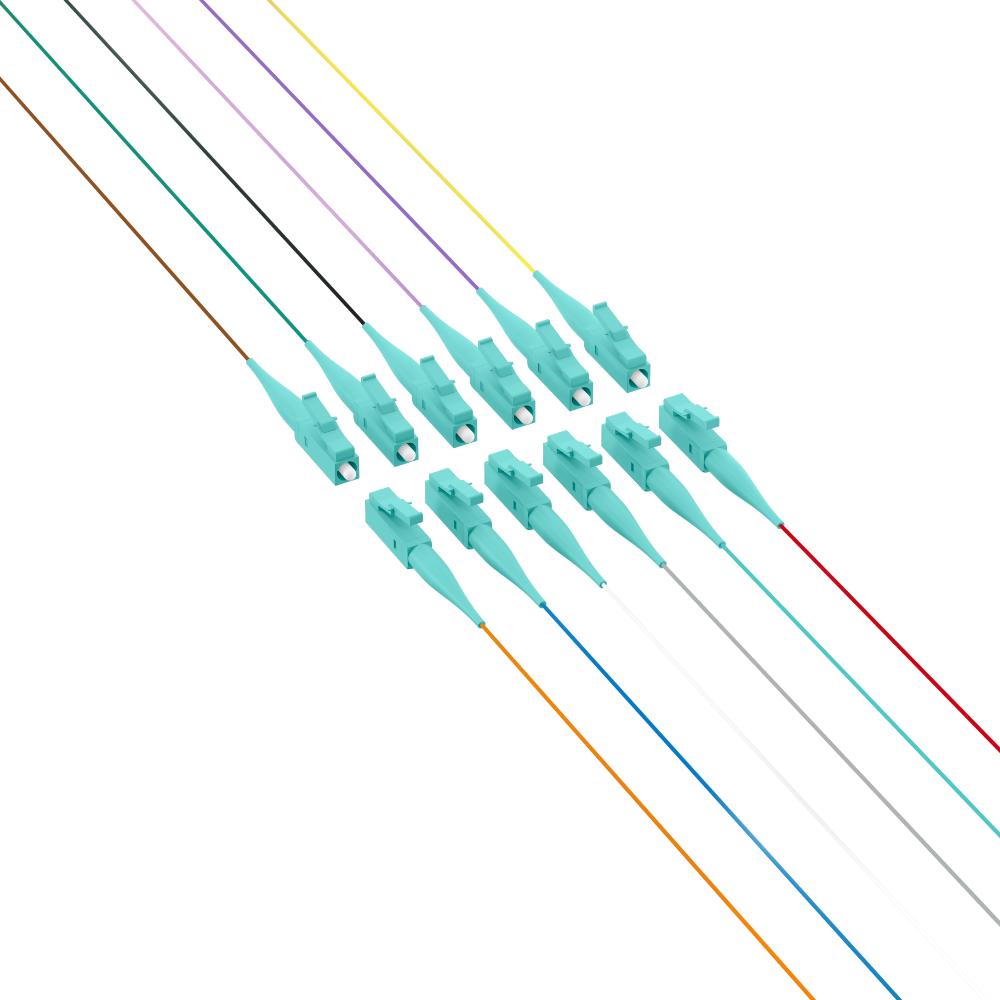

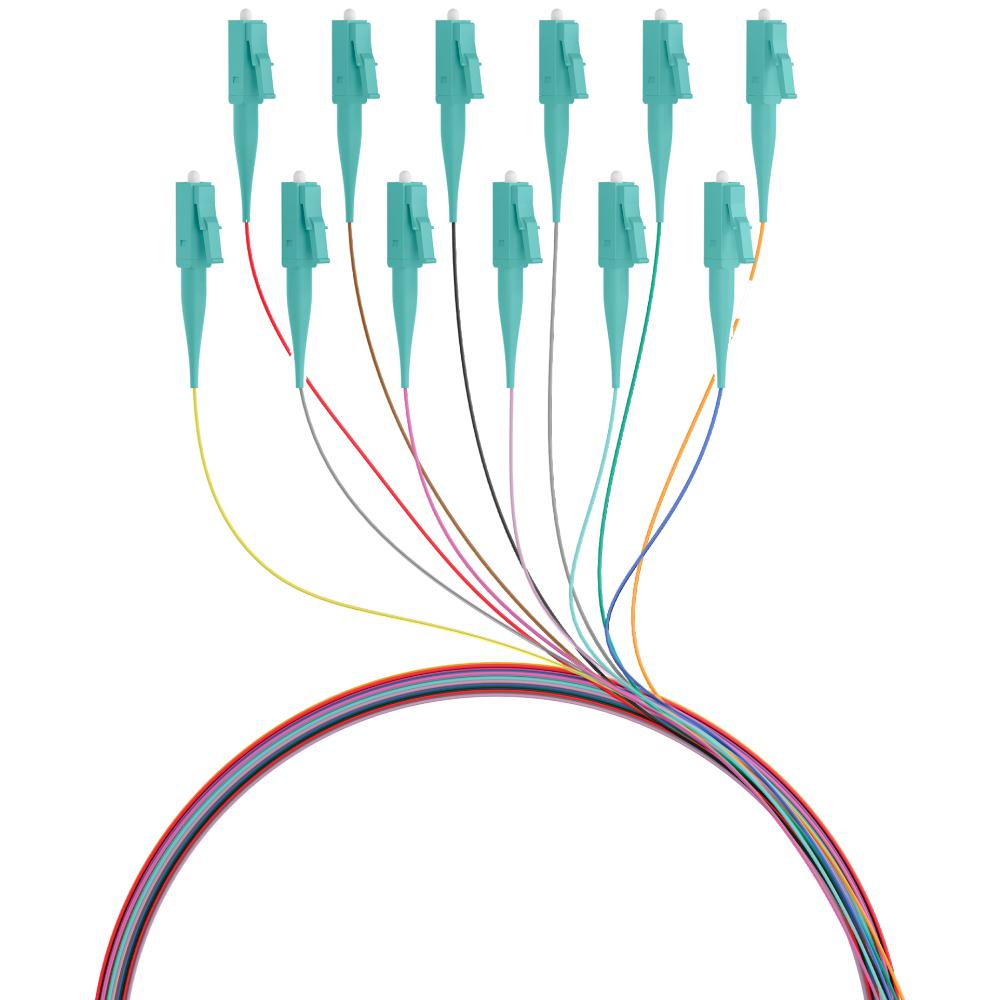

Le kit se compose de 12 pigtails LC individuels d'une longueur de 2 mètres et convient aux applications multimode OM3 (50/125 µm) dans les centres de données et les installations backbone.
Les pigtails sont équipés d'une âme compacte de 900 µm et sont livrés dans un kit de couleurs conforme à la norme DIN VDE 0888 pour une identification facile des fibres.

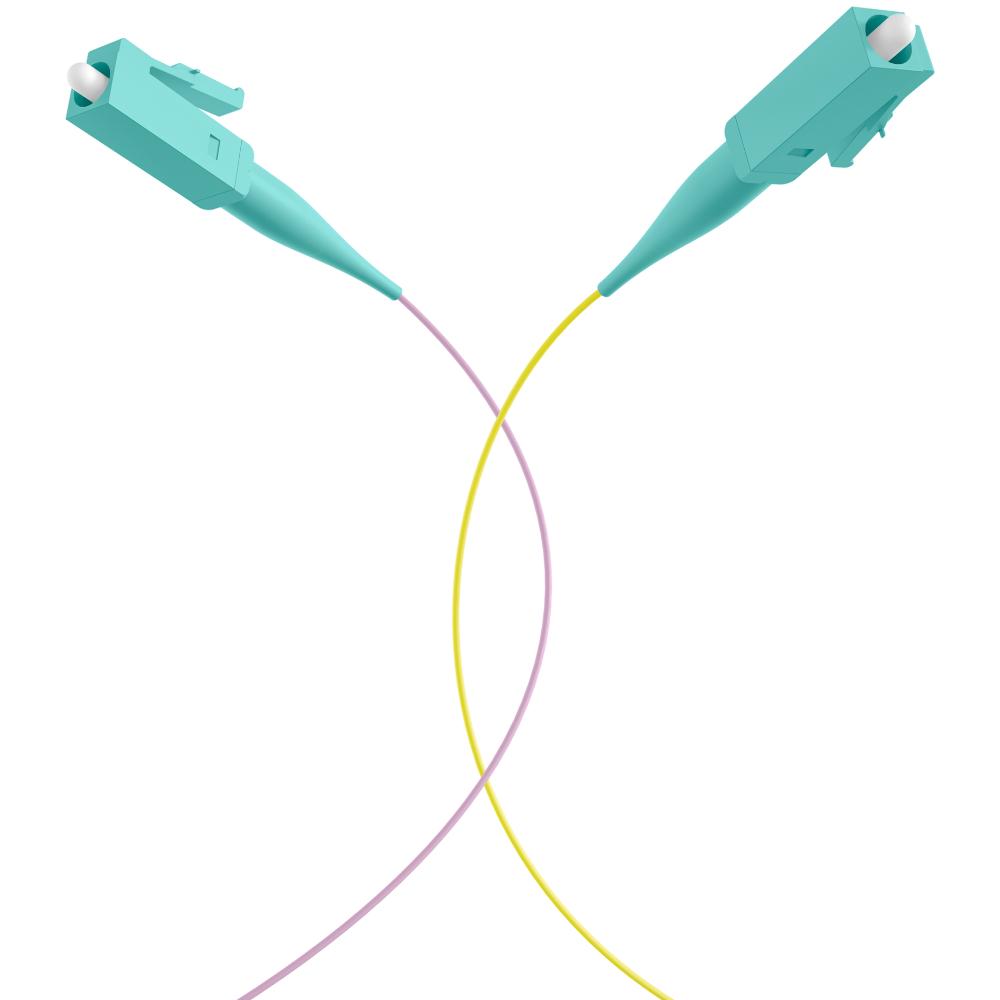

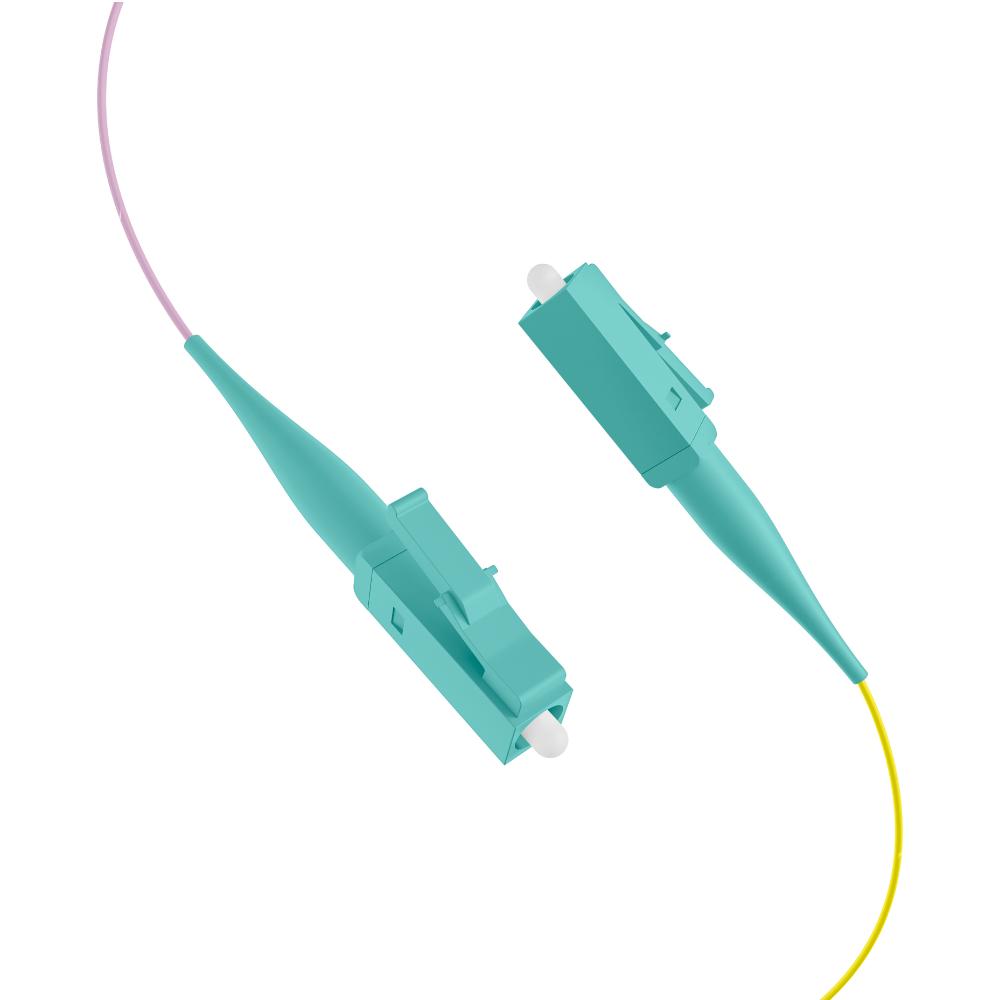

Chaque pigtail est doté d'un connecteur LC conforme à la norme IEC 61754-20 et est livré avec un protocole de mesure individuel par kit.
La gaine LSZH rend les pigtails adaptés à une utilisation dans les bâtiments où une faible émission de fumée et des matériaux sans halogène sont requis.

Spécifications
• Type Kit de pigtails à âme fibre optique LC
• Exécution 12 pièces codées par couleur
• Longueur 2,0 m
• Type de fibre multimode 50/125 µm
• Catégorie OM3
• Classe de qualité A/1 conforme IEC 61753-222-2
• Type de connecteur LC
• Norme de connecteur IEC 61754-20
• Finition du connecteur UPC
• Couleur du connecteur aqua
• Type d'âme âme compacte 900 µm
• Buffer structure loose tube
• Matériau de la gaine LSZH
• Diamètre extérieur 0,9 mm
• Code couleur DIN VDE 0888
• Perte d'insertion 850 nm < 0,3 dB
• Force de traction maximale 3 N
• Rayon de courbure dynamique 20× OD
• Rayon de courbure statique 10× OD
• Température de fonctionnement −20 à 70 °C
• Protocole de mesure présent par kit
• Emballage sachet polyéthylène avec connecteurs protégés individuellement

Normes IEC
• IEC 60793-2 spécification des fibres optiques multimodes
• IEC 61754-20 définition de l'interface du connecteur LC
• IEC 61753-222-2 exigences de performance pour les connecteurs multimodes
• IEC 61300-3-4 méthode de mesure de la perte d'insertion

Explication des termes
• LC connecteur fibre optique compact avec une férrule de 1,25 mm pour une densité de ports élevée
• OM3 catégorie multimode optimisée pour la transmission 10G à 850 nm
• 50/125 µm rapport cœur/gaine de la fibre optique multimode
• Pigtail fibre optique terminée à une extrémité destinée au raccordement par fusion dans les panneaux de brassage ou les ODF
• DIN VDE 0888 norme de codage couleur pour l'identification des fibres optiques
• LSZH gaine Low Smoke Zero Halogen sans halogène et avec une faible émission de fumée
• OD diamètre extérieur de la fibre pour le calcul du rayon de courbure minimal

Explication générale des pigtails
• Les pigtails fibre optique sont utilisés pour connecter en permanence les câbles trunk aux interfaces de connecteurs par soudure par fusion
• Le multimode OM3 convient pour le 10 Gigabit Ethernet sur des distances moyennes à l'intérieur des bâtiments et des centres de données
• Le codage couleur simplifie l'identification lors des installations multi-fibres et de la maintenance
