Câble d'extension SATA

Ce câble d'extension SATA de Delock est utilisé pour étendre une connexion de données et d'alimentation SATA existante. Il permet de connecter des appareils dotés d'une connexion SATA à 22 broches, tels que des SSD, des disques durs (HDD) ou des lecteurs optiques, à une plus grande distance à l'intérieur d'un boîtier d'ordinateur.

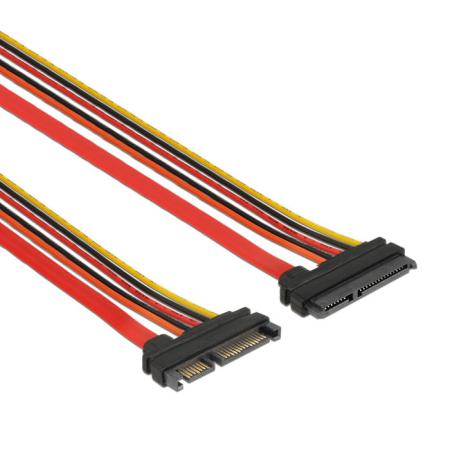

Le câble est doté d'un connecteur mâle SATA à 22 broches et d'un connecteur femelle SATA à 22 broches. La connexion SATA à 22 broches combine un connecteur de données à 7 broches et un connecteur d'alimentation à 15 broches en une seule interface, permettant ainsi le transfert de données et l'alimentation via la même connexion.
Les lignes d'alimentation fournissent les tensions SATA standard de 3,3 volts, 5 volts et 12 volts. Le câble utilise des conducteurs de 26 AWG pour les lignes de données et des conducteurs de 18 AWG pour les lignes d'alimentation, assurant une transmission de signal stable et une alimentation électrique fiable.

Spécifications
Marque : Delock
Type de produit : Câble d'extension SATA données + alimentation
Connecteur 1 : SATA 22 broches mâle (7 broches données + 15 broches alimentation)
Connecteur 2 : SATA 22 broches femelle (7 broches données + 15 broches alimentation)
Épaisseur du câble de données : 26 AWG
Épaisseur du câble d'alimentation : 18 AWG

Termes utilisés
SATA (Serial ATA) : une interface pour connecter des périphériques de stockage tels que des disques durs et des SSD dans les ordinateurs.
Connecteur SATA à 7 broches : un connecteur de données à sept contacts utilisé pour le transfert de données entre le périphérique de stockage et la carte mère.
Connecteur d'alimentation SATA à 15 broches : une connexion d'alimentation qui fournit une tension électrique aux périphériques de stockage SATA.
Connecteur SATA à 22 broches : une connexion combinée composée d'un connecteur de données à 7 broches et d'un connecteur d'alimentation à 15 broches.
Tensions SATA : via le connecteur d'alimentation SATA, généralement 3,3 V, 5 V et 12 V sont fournies pour différentes parties du périphérique de stockage.
AWG (American Wire Gauge) : une norme pour indiquer l'épaisseur des conducteurs électriques ; un nombre AWG inférieur signifie un fil plus épais et une capacité de courant plus élevée.

Normes de transfert de données
SATA I / SATA-150 : la première génération de SATA avec une vitesse de données maximale de 1,5 gigabit par seconde (environ 150 Mo/s).
SATA II / SATA-300 : la deuxième génération de SATA avec une vitesse de données maximale de 3 gigabits par seconde (environ 300 Mo/s).
SATA III / SATA-600 : la troisième génération de SATA avec une vitesse de données maximale de 6 gigabits par seconde. En raison de la surcharge du protocole, le débit maximal pratique est d'environ 550 Mo/s.
