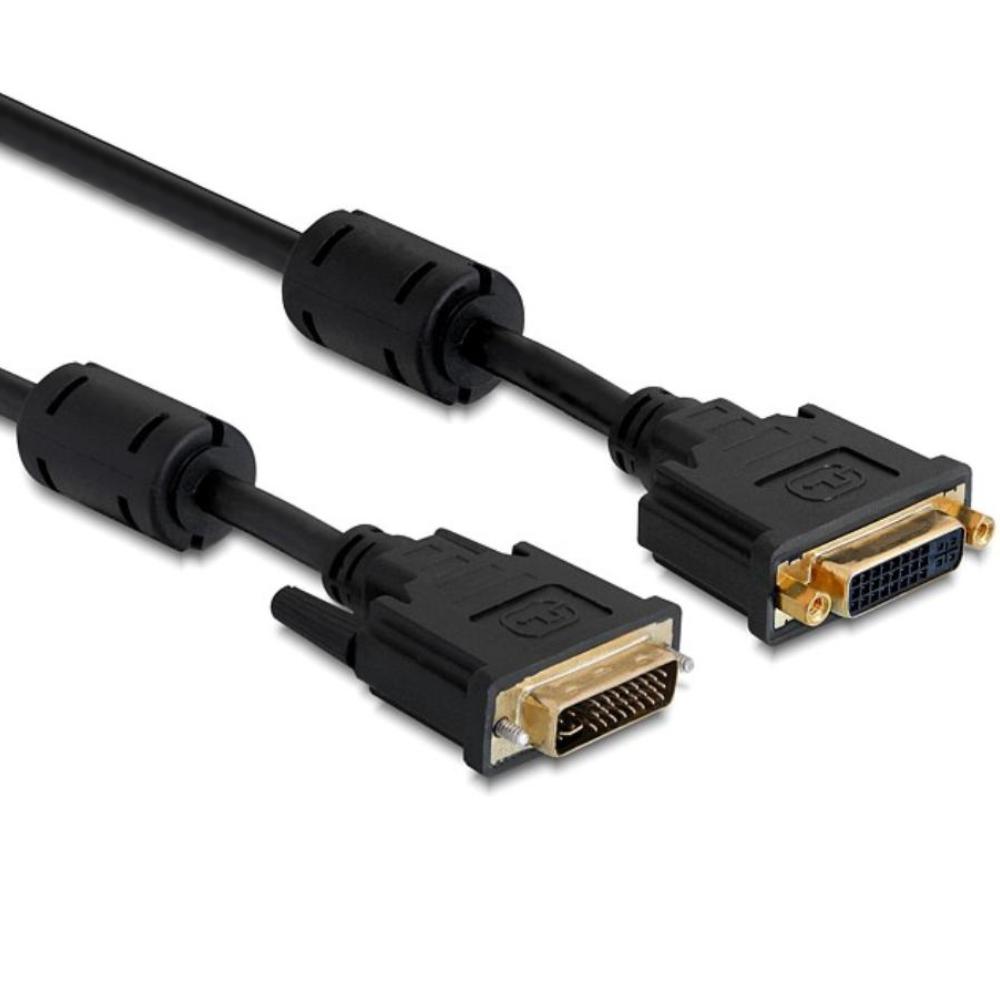

Câble d'extension DVI-I

Ce câble d'extension DVI est utilisé pour prolonger une connexion DVI existante entre, par exemple, un ordinateur et un moniteur ou un projecteur.
Le câble dispose d'une connecteur mâle DVI-I (24+5) et d'une connecteur femelle DVI-I (24+5) et transporte à la fois des signaux vidéo numériques et analogiques.
Le câble est conçu en Dual Link et prend en charge des résolutions jusqu'à 2560 x 1600 @ 60 Hz.
Le câble fonctionne bidirectionnellement et peut être utilisé dans les deux sens pour la transmission de signaux vidéo.
La vitesse de transfert maximale est de 7.92 Gbit/s.
Le câble est adapté pour prolonger les connexions d'image existantes sans conversion de signal.
Les connecteurs sont équipés d'un serrage par vis pour une connexion stable.
Le câble est équipé de conducteurs en cuivre et d'un double blindage pour une transmission de signal fiable.
Les connecteurs sont équipés de contacts plaqués or.

Spécifications
Marque: Delock
Type de produit: Câble d'extension DVI
Connecteur 1: DVI-I mâle (24+5)
Connecteur 2: DVI-I femelle (24+5)
Configuration: Dual Link
Type de signal: vidéo numérique et analogique
Direction du signal: bidirectionnel
Résolution maximale: 2560 x 1600 @ 60 Hz
Vitesse de transfert: 7.92 Gbit/s
AWG: 28
Conducteur: cuivre
Blindage: double
Contacts: plaqué or
Marques: CE, WEEE

Termes utilisés
DVI-I: une variante DVI qui peut transmettre des signaux numériques et analogiques.
DVI-D: une variante numérique sans signal analogique.
Dual Link: une configuration avec des lignes de données supplémentaires pour une bande passante et des résolutions plus élevées.
Résolution: le nombre de pixels affichés sur un écran.
AWG: une mesure de l'épaisseur des conducteurs.
Bidirectionnel: le signal peut être utilisé dans les deux sens sans conversion.
CE: marquage de conformité européenne.
WEEE: directive sur le recyclage des équipements électroniques.

Explication des versions DVI
DVI-D: uniquement numérique.
DVI-I: numérique + analogique.
DVI-A: uniquement analogique.
Single Link: jusqu'à 1920 x 1200.
Dual Link: jusqu'à 2560 x 1600.

Occupation des broches
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
