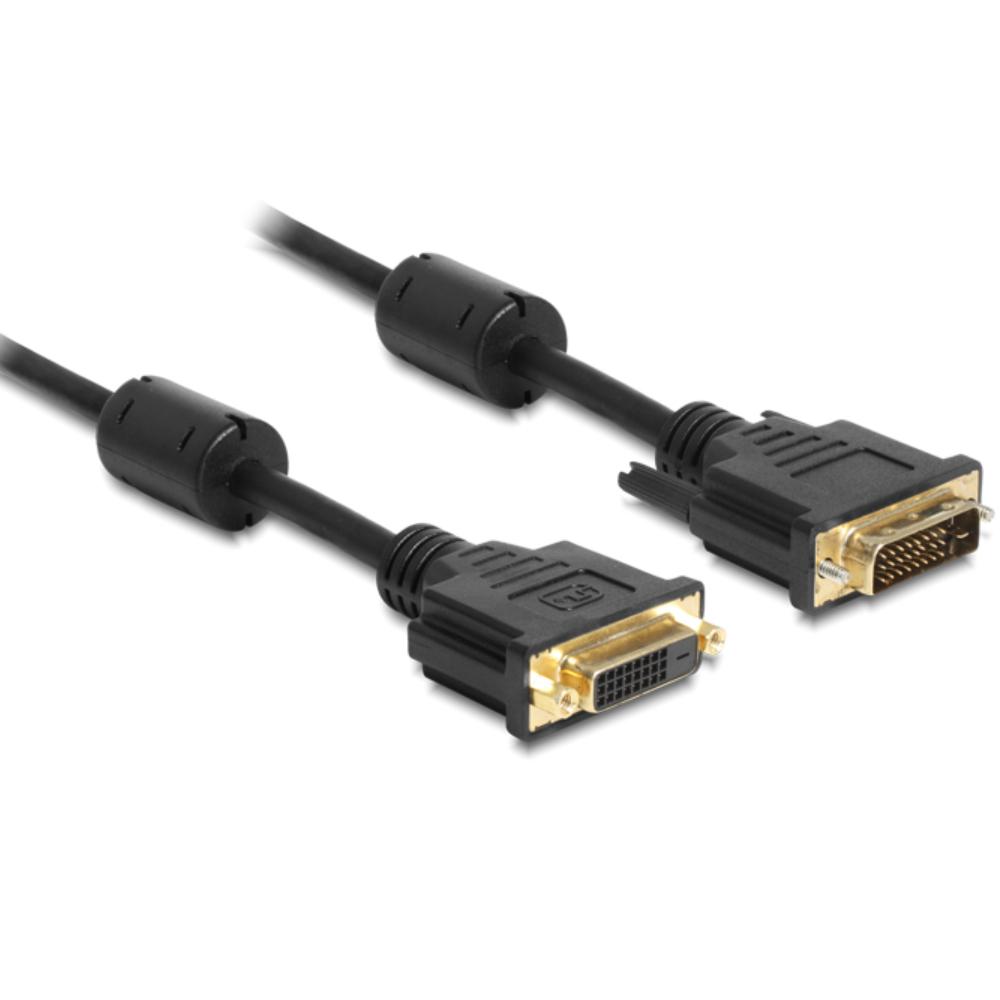

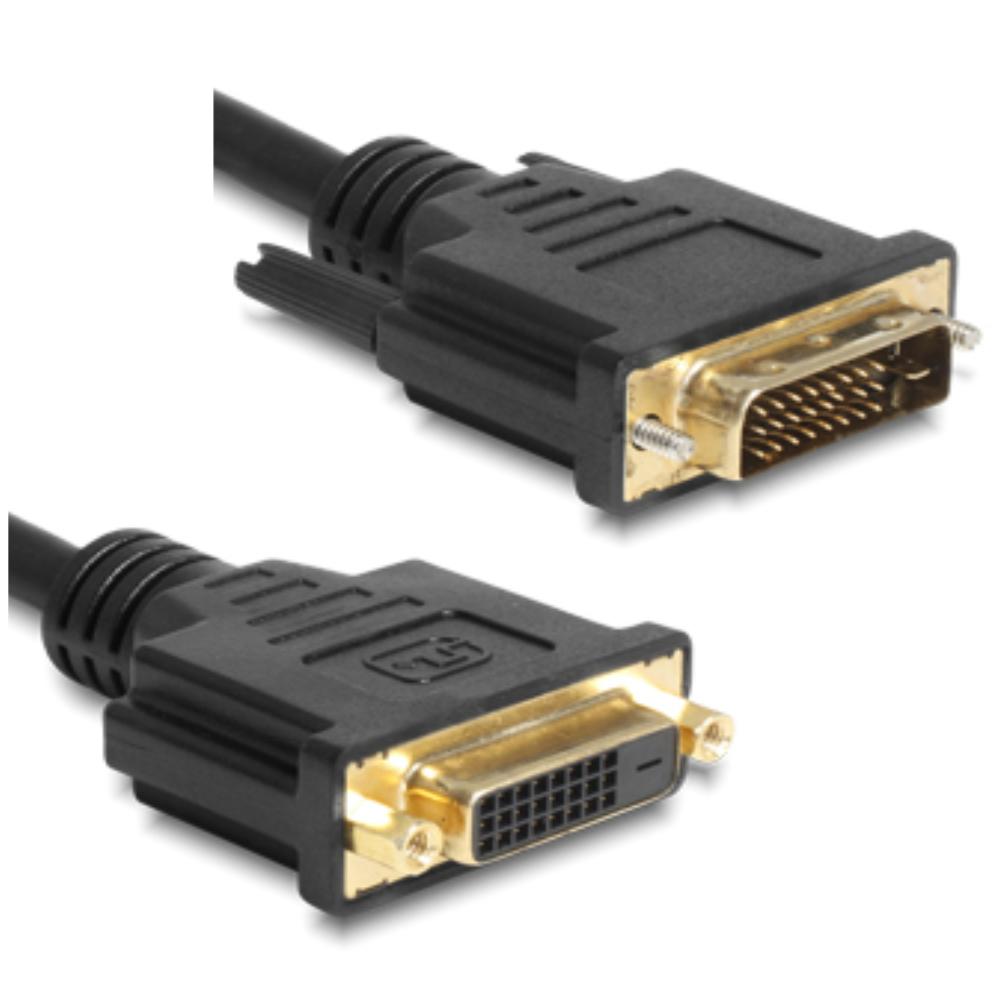

Câble d'extension DVI-D

Ce câble d'extension DVI est utilisé pour étendre une connexion DVI existante entre, par exemple, un ordinateur et un moniteur ou un projecteur.
Le câble est équipé d'un connecteur mâle DVI-D (24+1) et d'un connecteur femelle DVI-D (24+1) et transporte des signaux vidéo numériques.
Malgré le boîtier 24+1, le câble est configuré en interne comme Single Link (18+1).
La résolution maximale est de 1920 x 1200 @ 60 Hz.
Le câble est adapté pour étendre les connexions vidéo DVI-D existantes sans conversion de signal.
Les connecteurs sont équipés de fixations à vis pour une connexion stable.
Le câble est réalisé avec des conducteurs en cuivre et un double blindage pour une transmission de signal stable.
Les connecteurs sont équipés de contacts plaqués or.

Spécifications
Marque : Delock
Type de produit : Câble d'extension DVI
Connecteur 1 : DVI-D mâle (24+1)
Connecteur 2 : DVI-D femelle (24+1)
Configuration réelle : Single Link (18+1 connecté en interne)
Type de signal : vidéo numérique
Résolution maximale : 1920 x 1200 @ 60 Hz
Débit de transfert : 3.96 Gbit/s
AWG : 30
Conducteur : cuivre
Blindage : double
Contacts : plaqué or
Marques de conformité : CE, WEEE

Termes utilisés
DVI-D : une interface vidéo numérique pour signaux exclusivement numériques.
Single Link : une configuration adaptée aux résolutions jusqu'à 1920 x 1200.
Dual Link : une configuration avec des broches supplémentaires pour une bande passante plus élevée.
Résolution : le nombre de pixels affichés sur un écran.
AWG : une mesure de l'épaisseur des conducteurs.
CE : marquage de conformité européenne.
WEEE : directive sur le recyclage des équipements électroniques.

Explication des versions DVI
DVI-D : numérique uniquement.
DVI-I : numérique + analogique.
DVI-A : analogique uniquement.
Single Link : jusqu'à 1920 x 1200.
Dual Link : jusqu'à 2560 x 1600.

Configuration des broches
18+1 : DVI-D Single Link
24+1 : DVI-D Dual Link
24+5 : DVI-I
12+5 : DVI-A
24+5: DVI-I
12+5: DVI-A
