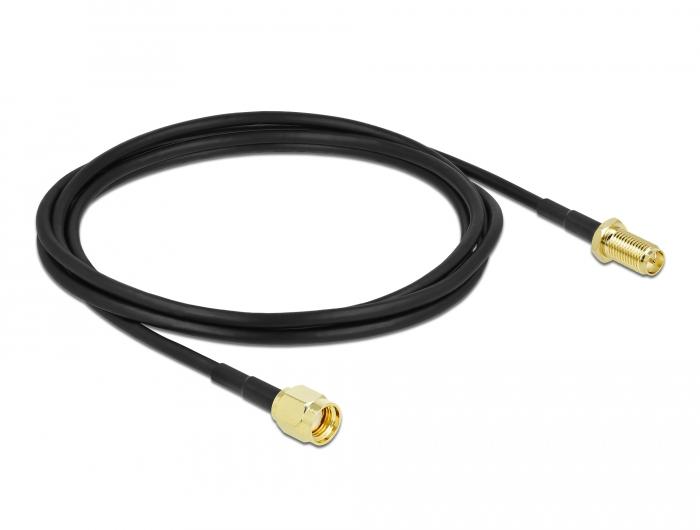

Câble d'extension RP-SMA

Cette antenne câble RP-SMA vers RP-SMA de Delock est destinée à connecter de manière fiable des composants dans la technologie des radiofréquences. Le câble est utilisé pour connecter des antennes, des modules RF et des équipements sans fil où une transmission de signal stable est requise.

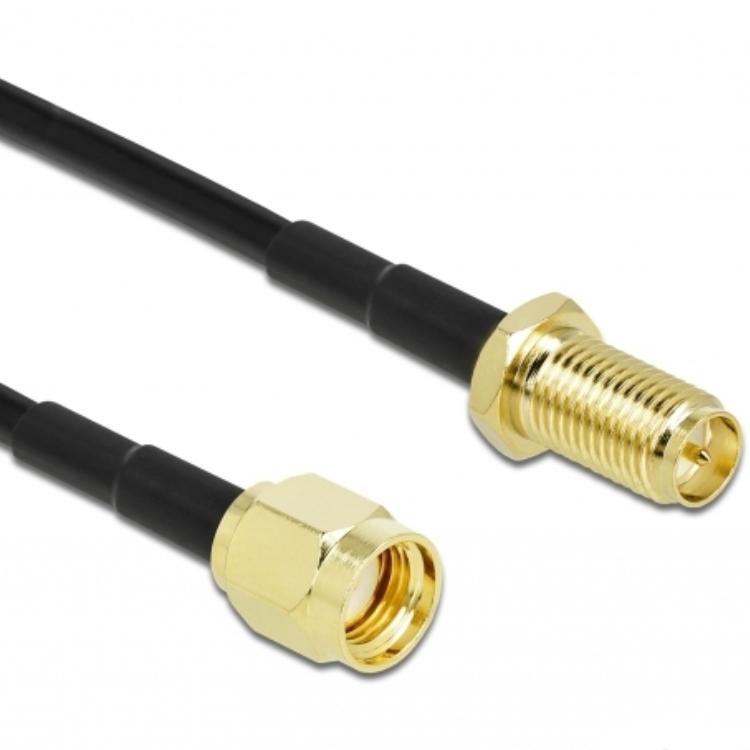

Le câble est équipé d'un connecteur RP-SMA mâle d'un côté et d'un connecteur RP-SMA femelle de l'autre côté. Grâce au câble coaxial LMR100 et à une impédance de 50 ohm, ce câble d'antenne convient à diverses applications RF telles que le Wi-Fi, les systèmes RF et les équipements de mesure.

Le câble LMR100 se caractérise par une faible atténuation de 0,99 dB @ 2 GHz par mètre, ce qui contribue à une qualité de signal fiable. En raison du diamètre de câble compact et du petit rayon de courbure minimal, ce câble convient aussi bien aux installations fixes qu'aux applications où l'espace est limité.

Applications
• Connexion d'équipements RF et Wi-Fi
• Connexions d'antennes avec faible atténuation de signal
• Applications de radiofréquence et de mesure
• Installations industrielles et techniques

Spécifications & caractéristiques
• Structure du câble : Coaxial
• Type de câble : LMR100
• Impédance : 50 Ohm
• Connecteur 1 : RP-SMA male
• Connecteur 2 : RP-SMA female
• Atténuation du câble : 0,99 dB @ 2 GHz par mètre
• Diamètre du câble : env. 2,79 mm
• Rayon de courbure minimal : 6,4 mm
• Couleur : Noir

Explication des connecteurs
Le RP-SMA (Reverse Polarity SMA) est un connecteur RF de 50 ohm couramment utilisé pour les équipements Wi-Fi et RF. La différence avec le SMA standard réside dans la configuration inversée des broches, ce qui rend le RP-SMA et le SMA non interchangeables.

Un connecteur RP-SMA mâle n'a pas de broche centrale, tandis qu'un connecteur RP-SMA femelle en possède une. Ce câble d'antenne permet de connecter directement deux connecteurs RP-SMA sans adaptateurs supplémentaires.
