Câble d'antenne - fiche

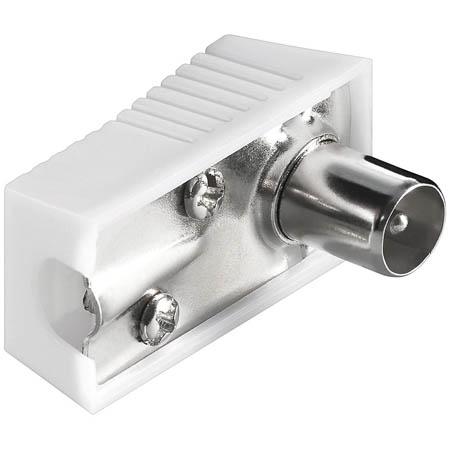

Ce connecteur coaxial IEC coudé (mâle) est destiné au montage d'un câble coaxial pour le connecter à un téléviseur, un décodeur, un amplificateur d'antenne ou une prise murale coaxiale dans une installation coaxiale de 75 Ω.
Le connecteur est monté directement sur le câble coaxial via une fixation à vis, ce qui crée une connexion mécanique stable sans l'utilisation d'outils de montage spéciaux.
Grâce à sa conception coudée (90°), le connecteur est adapté aux installations où l'espace est limité, par exemple derrière les téléviseurs ou les décodeurs.
Le connecteur convient aussi bien aux signaux de télévision et de radio analogiques que numériques et prend en charge les formats de télévision modernes tels que HD, Full HD et Ultra HD (4K) dans les installations DVB-C.

Spécifications et caractéristiques
• Type de connecteur Connecteur coaxial IEC mâle coudé (90°)
• Montage Fixation à vis sur câble coaxial
• Impédance 75 Ω
• Boîtier du connecteur Plastique
• Longueur du connecteur 38,8 mm
• Diamètre 15,38 mm
• Convient pour Signaux de télévision et de radio analogiques et numériques (DVB-C)
• Résolutions prises en charge SD, HD, Full HD, Ultra HD (4K)
• Type de montage Montage sur câble (connecteur séparé)

Explication des termes utilisés
Connecteur coaxial IEC Connecteur coaxial standard utilisé pour les réseaux de télévision et de câble en Europe.
Connecteur mâle Fiche coaxiale qui se connecte à une prise femelle IEC de l'équipement ou de la prise murale.
Connecteur coudé Connecteur avec une sortie de câble à 90° permettant l'installation derrière des équipements avec un espace limité.
Fixation à vis Système de montage où le câble coaxial est fixé mécaniquement dans le connecteur sans outil de sertissage ou de compression.
DVB-C Standard de télévision numérique pour les réseaux câblés qui prend en charge, entre autres, les signaux de télévision HD et 4K.

Explication générale du connecteur coaxial
Un connecteur coaxial assure la transition entre un câble coaxial et l'équipement connecté. Le conducteur interne central transporte le signal tandis que le blindage extérieur aide à limiter les interférences. Pour les installations de télévision, une impédance de 75 Ω est standard pour que tous les composants du réseau fonctionnent correctement ensemble.
