Câble coaxial - 10 mètres

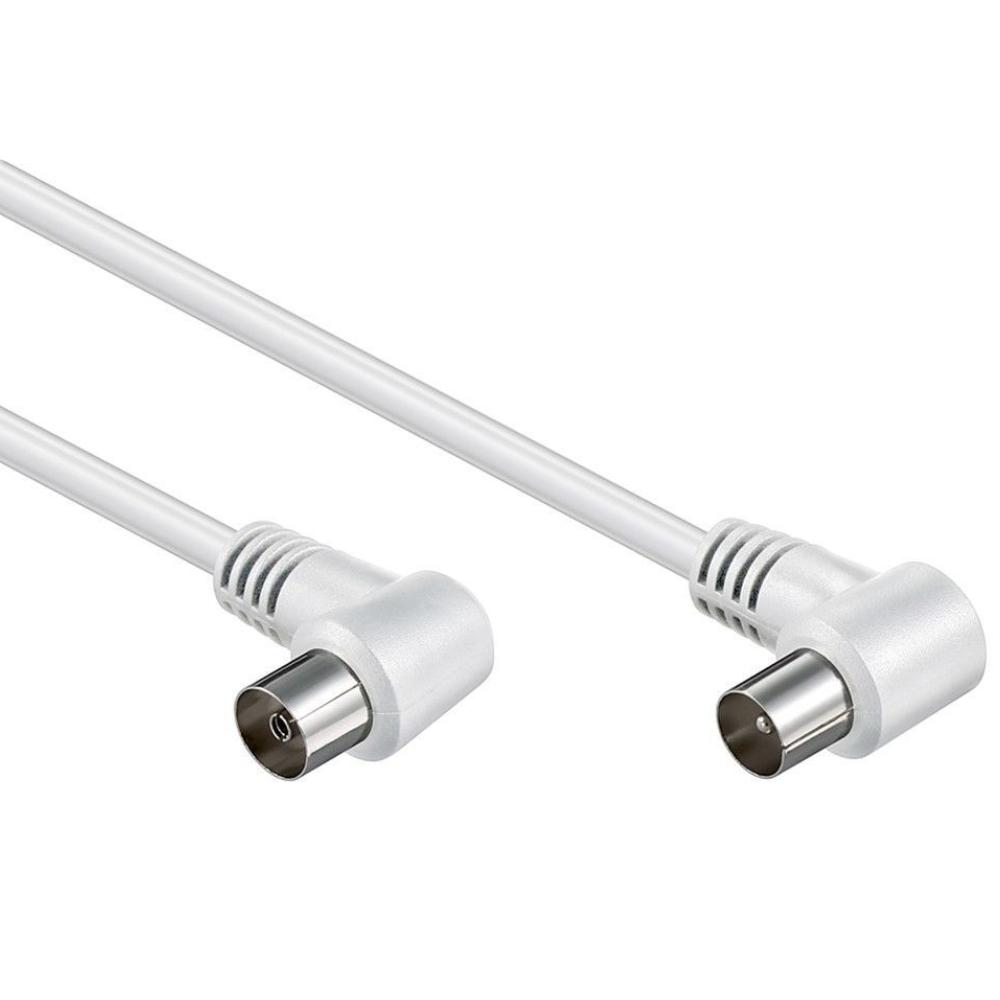

Ce câble coaxial 75 Ω est destiné à connecter des téléviseurs, radios ou récepteurs à une prise murale coaxiale dans le cadre d'installations DVB. Le câble est doublement blindé (70 dB) et équipé de connecteurs IEC coudés (90°) pour une installation dans des espaces restreints. Les connecteurs entièrement blindés garantissent une transmission de signal stable dans les installations domestiques numériques standard.

Spécifications
• Connecteur 1 Prise IEC (mâle), 90°
• Connecteur 2 Prise femelle IEC (femelle), 90°
• Impédance 75 Ω
• Classe de blindage Installation numérique de base
• Valeur dB 70 dB
• Blindage Double blindage
• Type de blindage 1 Feuille (aluminium)
• Type de blindage 2 Gaine tressée (aluminium) 32x
• Conducteur interne CCS, 0,5 mm
• Diamètre extérieur 5 mm
• Gaine PVC
• Finition des contacts Nickelé
• Blindage du connecteur Entièrement blindé

Protection 5G / LTE
Avec un blindage de 70 dB, ce câble offre une protection de base dans les installations domestiques standard. Pour les environnements avec des signaux LTE ou 5G puissants, un câble avec une valeur de blindage plus élevée (≥95 dB ou Classe A) est recommandé.

Application
Convient pour connecter des téléviseurs, des récepteurs et des équipements radio avec une connexion coaxiale IEC. La conception coudée simplifie le routage des câbles dans des profondeurs d'encastrement limitées ou lorsque l'équipement est placé près du mur.

Explication des termes utilisés
DVB Norme de télévision numérique pour le câble, le satellite et l'antenne. Convient pour la réception de Full HD (1080p), Ultra HD 4K et 8K via des installations DVB ; la résolution finale dépend du signal reçu.
Impédance (75 Ω) La résistance caractéristique des installations de télévision et de câble. Les composants d'une même installation doivent avoir la même impédance pour éviter les réflexions et la perte de signal.
Double blindage (70 dB) Composé d'une feuille d'aluminium et d'une tresse. Cette construction limite la réception de signaux externes dans les installations numériques standard.
CCS Noyau en acier avec revêtement en cuivre ; aux hautes fréquences, la conduction se produit principalement à la surface du noyau.

Explication générale du câble coaxial
Un câble coaxial se compose d'un conducteur interne central, d'un diélectrique, d'une ou plusieurs couches de blindage et d'une gaine extérieure protectrice. Cette structure assure une conduction de signal contrôlée avec une interférence minimale et une faible atténuation. Les câbles de 75 Ω sont utilisés pour les installations de télévision et de câble ; les câbles de 50 Ω sont utilisés pour les applications RF et de transmission.
