Douille à visser S/FTP Cat 6

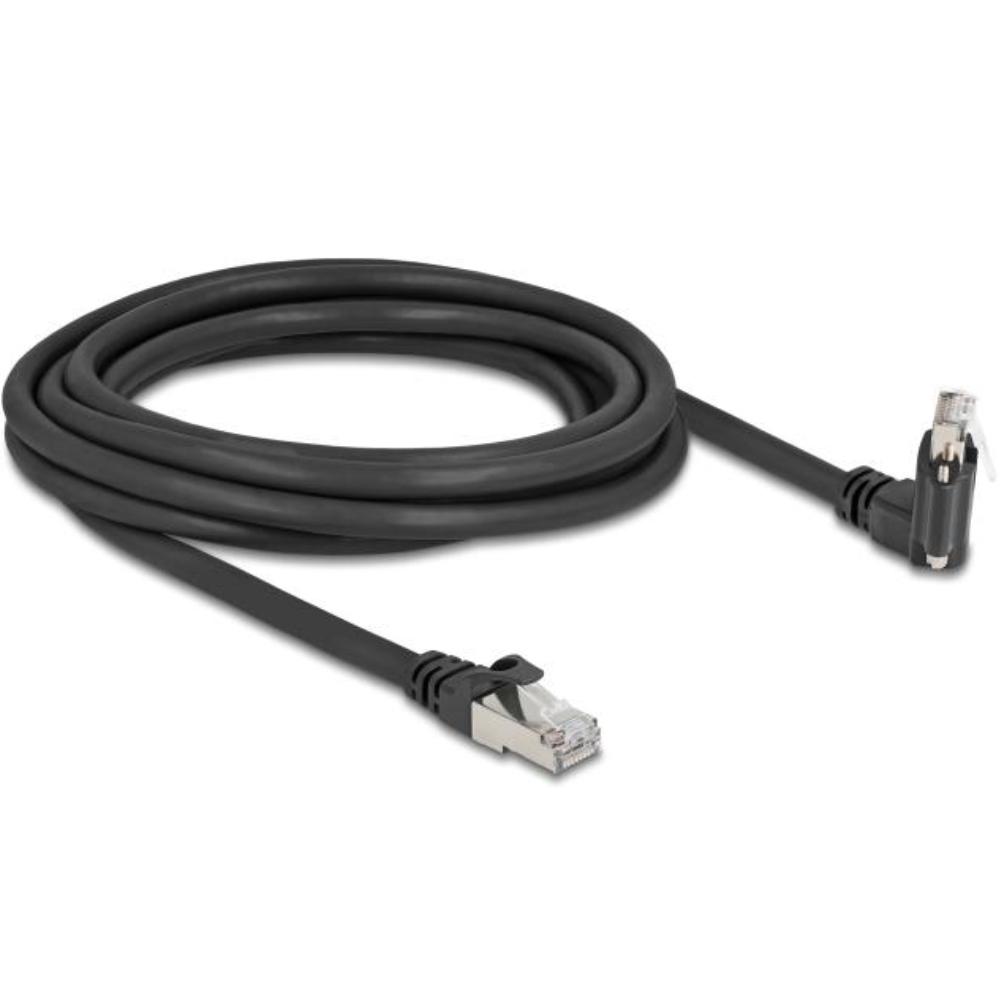

Ce câble GigE Cat 6 S/FTP avec verrouillage à vis flexible est destiné à la connexion de composants réseau tels que les caméras industrielles, les cartes réseau, les commutateurs, les contrôleurs et les panneaux de brassage. La fiche RJ45 avec fixation à vis est pivotante et inclinable, ce qui permet un montage dans des situations d'espace restreint ou de positions d'installation fixes.

Le câble est équipé d'un blindage complet par paire de fils et d'une tresse de blindage supplémentaire (S/FTP), limitant ainsi les interférences électromagnétiques. Le connecteur à vis flexible et pivotant permet un alignement sans contrainte mécanique sur le câble ou la connexion et empêche le débranchement accidentel de la connexion en cas de montage fixe.

Spécifications et caractéristiques
• Catégorie de câble : Cat 6
• Classe de protection : S/FTP
• Configuration : pré-câblé
• Connecteur 1 : RJ45 mâle (8P8C)
• Connecteur 2 : RJ45 mâle (8P8C) avec fixation à vis
• Conception du connecteur : flexible et pivotant
• Angle de rotation : 45° tourné et 90° incliné
• Type de vis : M2
• Distance entre les trous : environ 20 mm
• Câblage : connexion 1:1
• Fils : cuivre (CU)
• Épaisseur des fils : AWG 26
• Diamètre du câble : environ 6,2 mm
• Convient pour : Gigabit Ethernet
• Norme : spécification Cat 6

Applications
• Installations de caméras GigE industrielles
• Vision industrielle et traitement d'images
• Réseaux Ethernet industriels
• Systèmes d'automatisation et de contrôle
• Installations avec espace d'installation limité
• Montage fixe dans des boîtiers techniques

Pourquoi ce câble est souvent désigné comme câble de caméra
Ce câble est souvent désigné comme câble de caméra GigE car il est largement utilisé dans le traitement d'images Gigabit Ethernet industriel. Dans ces applications, une connexion réseau mécaniquement verrouillée et flexiblement alignable est requise pour éviter les problèmes de montage et la perte de signal.

Le blindage S/FTP limite les interférences électromagnétiques qui peuvent survenir à cause des moteurs, des alimentations et des équipements industriels. Le connecteur à vis pivotant et inclinable permet un positionnement sans contrainte de pliage sur le câble, ce qui est pertinent pour une transmission de données stable dans les applications de caméra et autres applications Ethernet industrielles.

Bien que le câble soit largement utilisé avec les caméras, il n'est pas exclusivement destiné à un usage avec caméra. Grâce à la spécification Cat 6, au câblage 1:1, au blindage S/FTP et au verrouillage à vis flexible, ce câble convient également à d'autres connexions réseau où une connexion Ethernet fixe, à faible interférence et alignable de manière fiable est requise.

Explication des catégories de câbles réseau
Cat 5e : Bande passante jusqu'à 100 MHz, adaptée à l'Ethernet 1 Gbit/s jusqu'à 100 mètres maximum.
Cat 6 : Bande passante jusqu'à 250 MHz, prend en charge 1 Gbit/s jusqu'à 100 mètres et 10 Gbit/s jusqu'à environ 55 mètres.
Cat 6a : Bande passante jusqu'à 500 MHz, prend en charge 10 Gbit/s jusqu'à 100 mètres.
Cat 7 : Bande passante jusqu'à 600 MHz, toujours entièrement blindé (S/FTP). Destiné aux installations industrielles.
Cat 8 : Bande passante jusqu'à 2000 MHz, adapté à l'Ethernet 25G et 40G jusqu'à 30 mètres maximum.
