Câble à fibres optiques

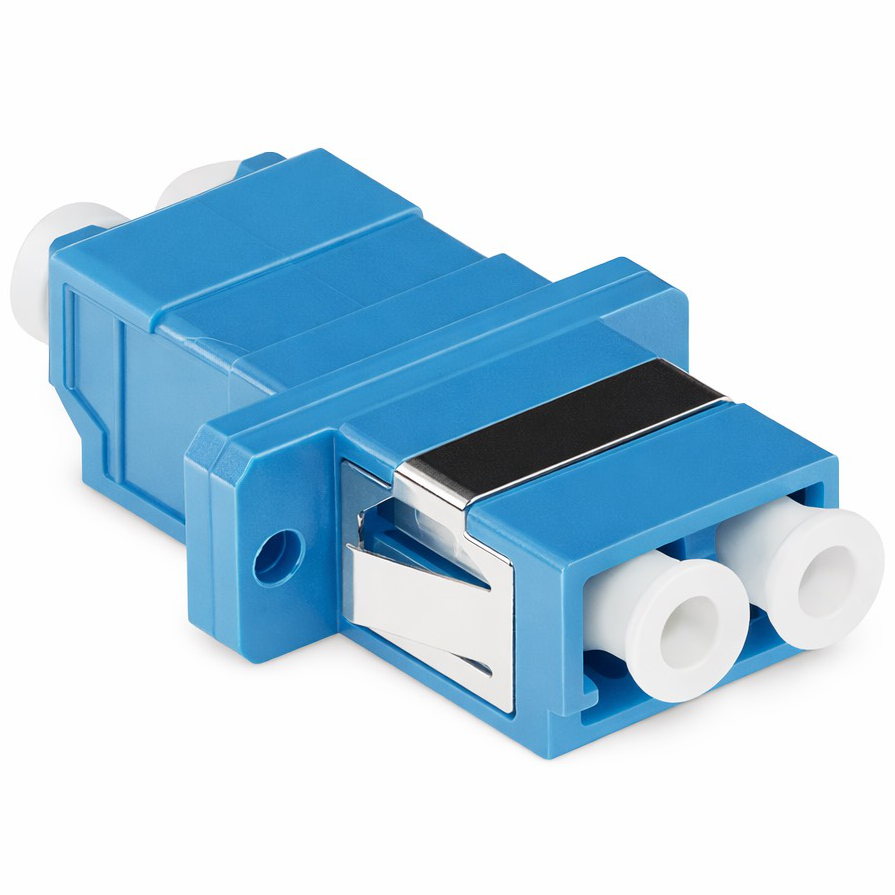

Cet adaptateur fibre optique est destiné au couplage de connecteurs LC dans des environnements backbone monomode et FTTH conformément à la norme ISO IEC 11801.
L'adaptateur est conçu comme un coupleur LC duplex femelle vers LC duplex femelle et convient aux applications monomode OS2 (9/125 µm).
L'alignement précis grâce à un manchon en céramique de zircone assure une connexion stable avec une faible perte et une haute intégrité du signal.
L'adaptateur est utilisé dans les panneaux de brassage, les boîtiers fibre optique et les prises murales où les connexions LC sont regroupées.

Spécifications
• Type adaptateur fibre optique LC duplex
• Connecteur côté 1 LC femelle (2×)
• Connecteur côté 2 LC femelle (2×)
• Configuration du connecteur duplex
• Catégorie OS2
• Application monomode 9/125 µm
• Perte d'insertion maximale (IL max.) 0,2 dB
• Perte d'insertion moyenne (IL avg.) 0,1 dB
• Matériau du manchon dioxyde de zirconium (céramique)
• Boîtier plastique

Normes CEI
• CEI 61754-20 définition de l'interface du connecteur LC
• CEI 61300-3-4 méthode de mesure de la perte d'insertion

Explication des termes
• LC connecteur fibre optique compact avec une férrule de 1,25 mm pour une haute densité de ports
• Duplex deux fibres optiques distinctes pour une communication bidirectionnelle simultanée
• OS2 catégorie monomode adaptée à la transmission à 1310 et 1550 nm sur de longues distances
• Manchon en zircone manchon de précision en céramique pour un centrage exact des cœurs de fibre optique
• Perte d'insertion (IL) atténuation optique lors du passage entre deux composants de fibre optique

Explication générale des adaptateurs LC
• Fibre optique transporte les données via des signaux lumineux au lieu de signaux électriques
• Fibre optique monomode utilise un seul chemin lumineux et convient aux longues distances et aux connexions backbone
• Fibre optique multimode utilise plusieurs chemins lumineux et convient aux courtes distances à l'intérieur des bâtiments et des centres de données
• Simplex fibre optique unique pour la transmission de données dans une seule direction
• Duplex deux fibres optiques pour une communication simultanée dans les deux directions
