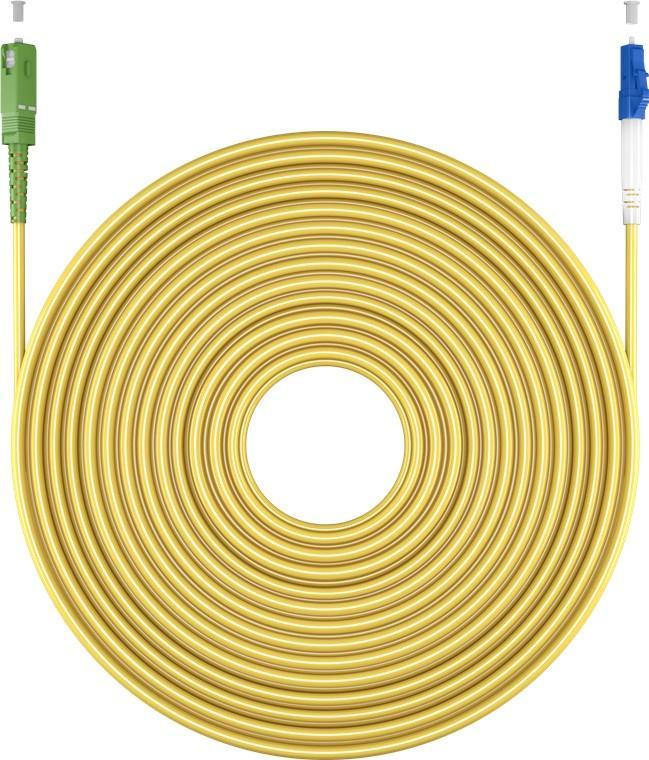

Câble à fibres optiques (FTTH), Monomode (OS2) Jaune, (Simplex), 30 m

Ce câble de raccordement à fibre optique est conçu pour établir une connexion courte entre une interface fibre optique passive et un port réseau actif dans un environnement de câblage structuré conformément à la norme ISO IEC 11801.

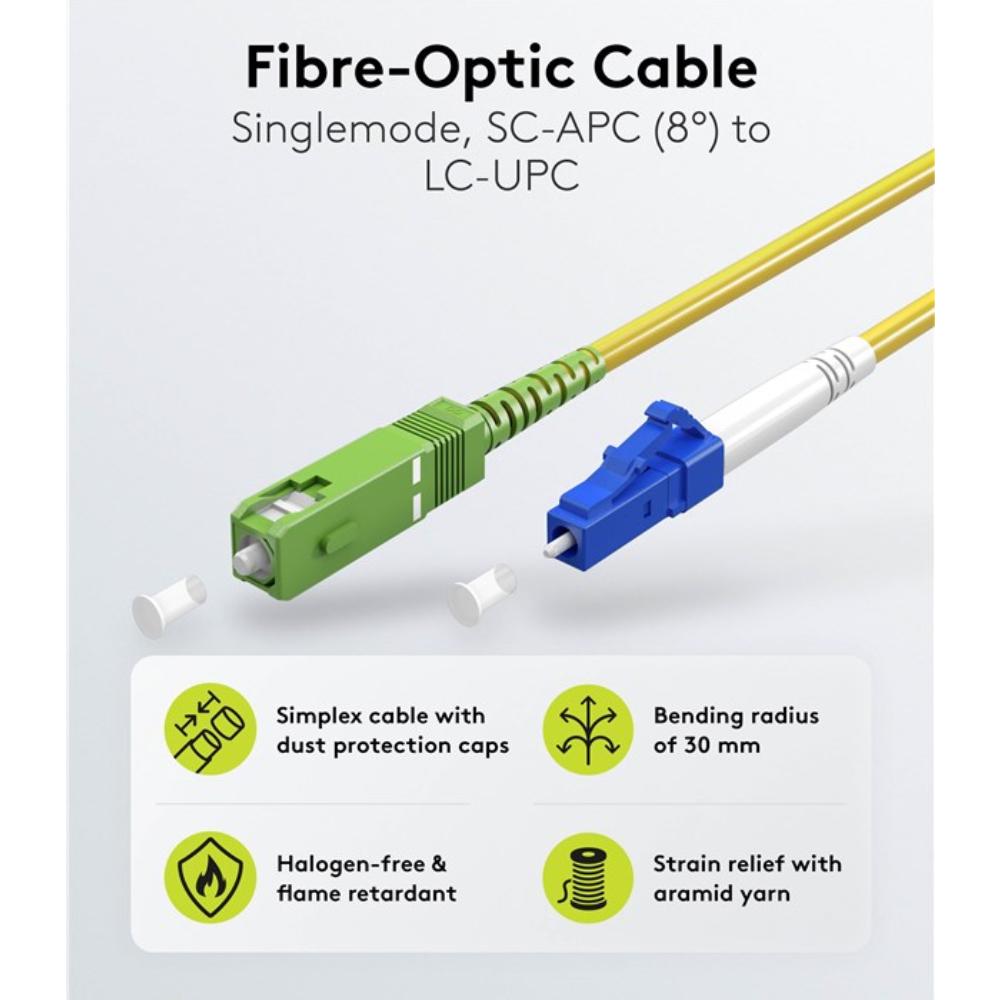

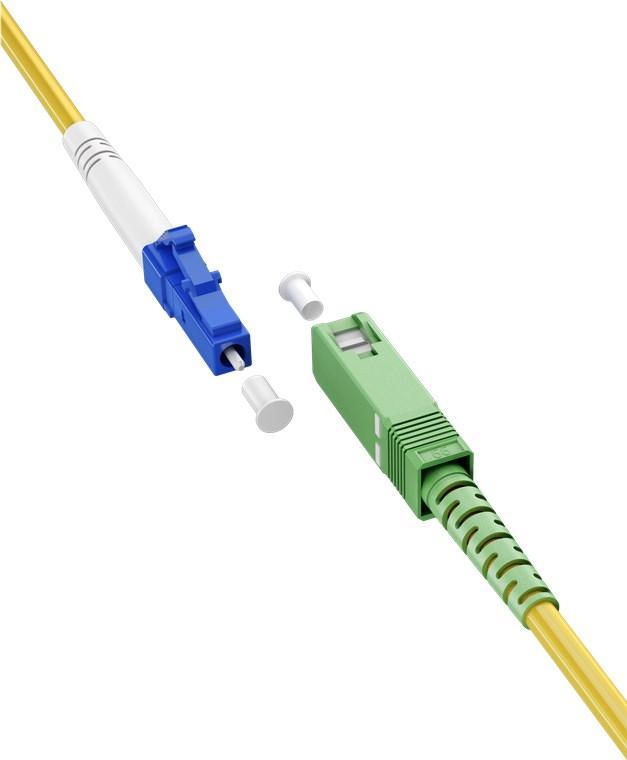

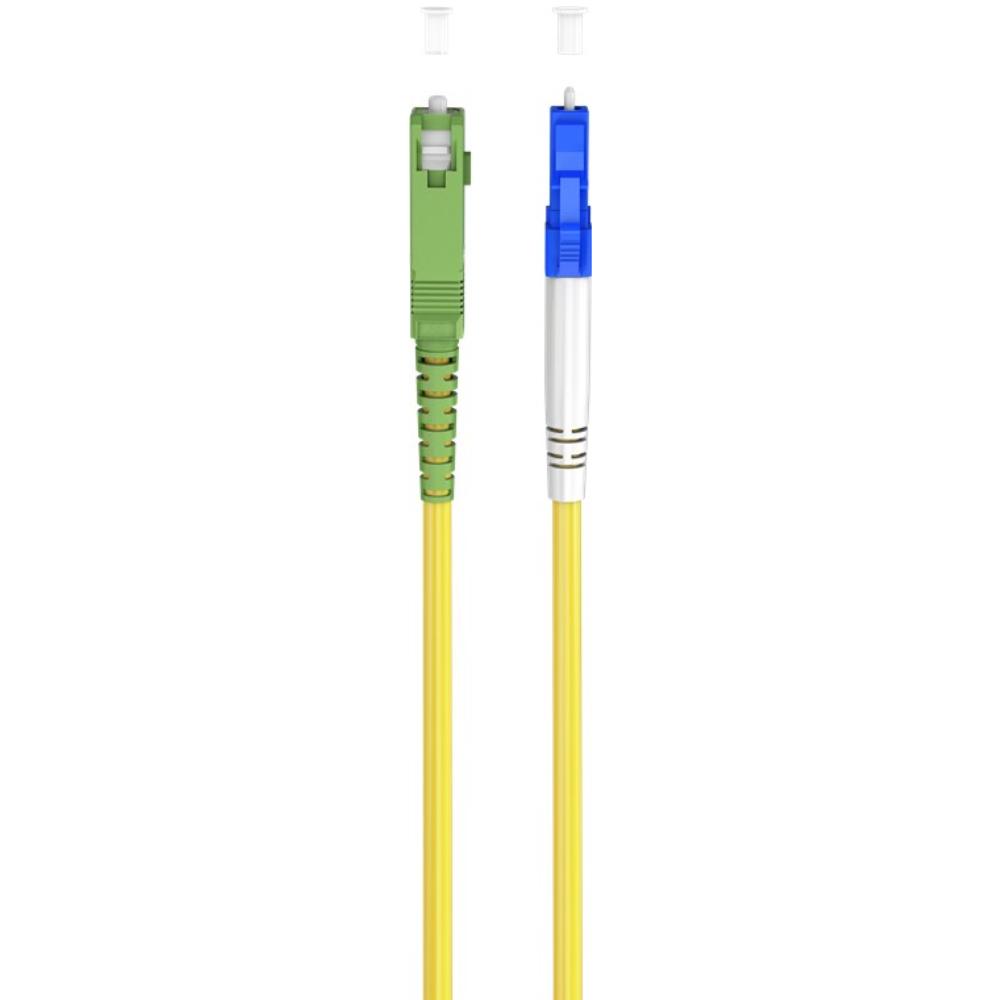

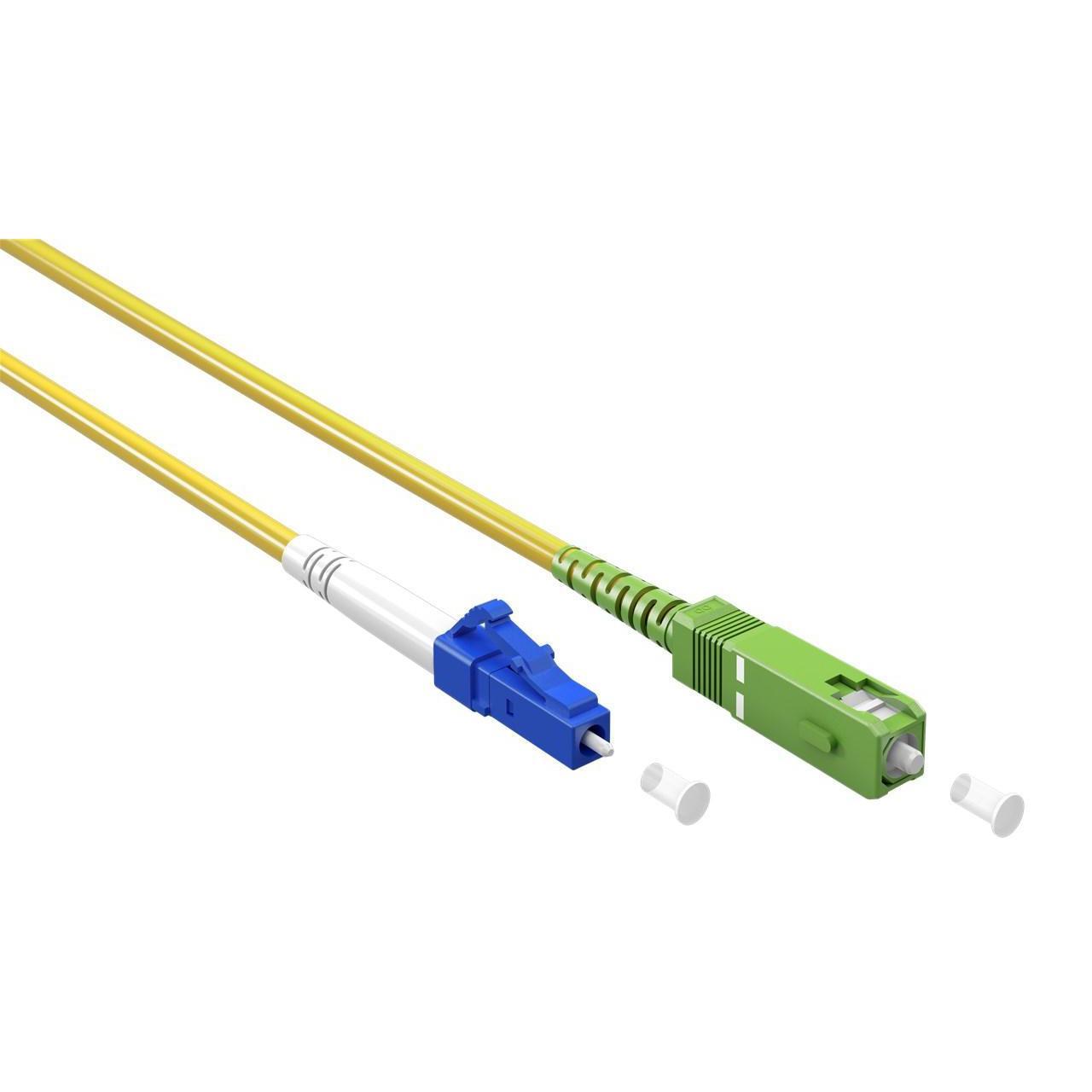

Le câble est réalisé en connexion simplex avec un connecteur SC à une extrémité avec un angle de polissage APC de 8° et un connecteur LC à l'autre extrémité avec une finition UPC et convient aux applications singlemode OS2 9/125 µm.
La connexion est une connexion fibre optique SC-LC destinée à être utilisée dans les réseaux de fibre optique monomode.

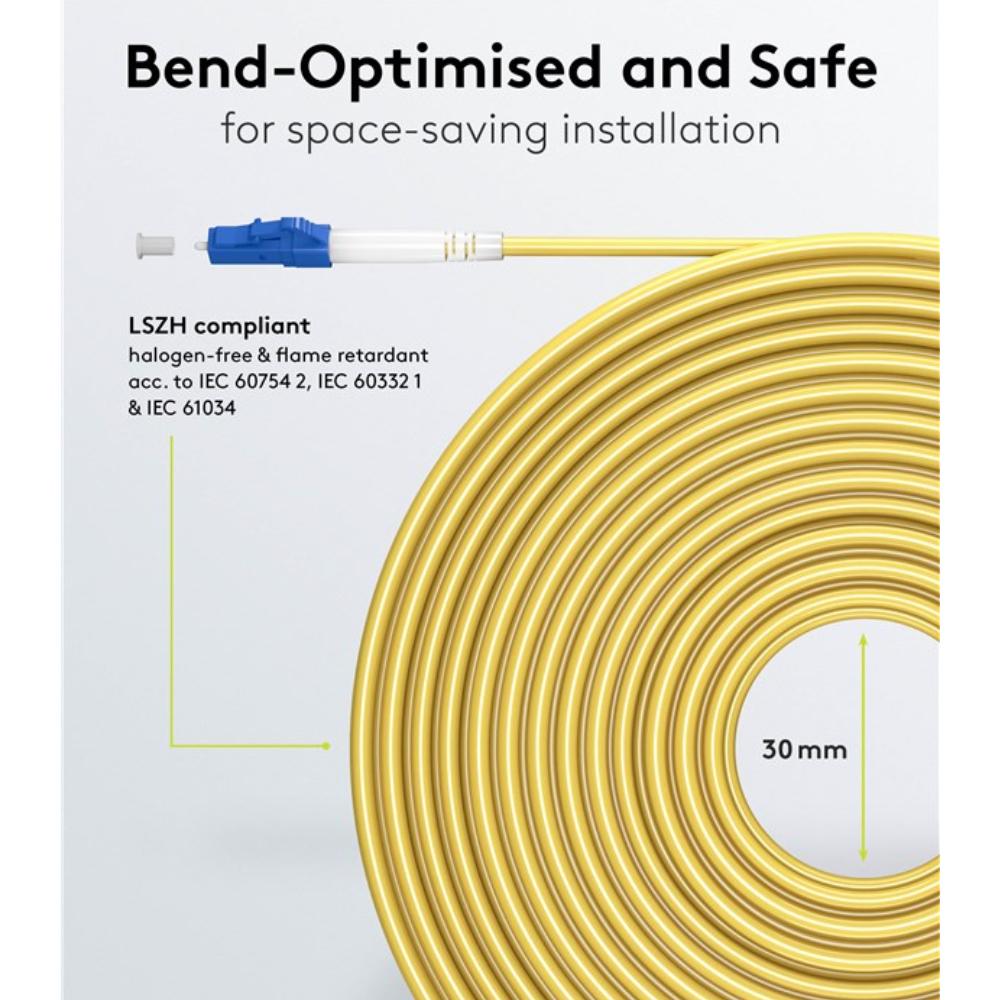

La gaine LSZH rend le câble adapté aux installations où une faible émission de fumée et des matériaux sans halogène sont requis.

Spécifications
• Type de câble câble de raccordement à fibre optique
• Conception simplex
• Type de fibre monomode 9/125 µm
• Catégorie OS2
• Nombre de fibres 1
• Connecteur côté 1 SC APC
• Connecteur côté 2 LC UPC
• Norme de connecteur IEC 61754-4 et IEC 61754-20
• Finition du connecteur côté APC 1 et côté UPC 2
• Angle de polissage APC 8°
• Type de câble câble simplex
• Diamètre du câble 3,0 mm
• Matériau de la gaine LSZH
• Couleur de la gaine jaune

Normes IEC
• IEC 61754-4 définition de l'interface du connecteur SC
• IEC 61754-20 définition de l'interface du connecteur LC

Explication des termes
• SC-LC connexion fibre optique avec un connecteur SC d'un côté et un connecteur LC de l'autre côté
• Simplex fibre optique unique pour la transmission de données dans une seule direction

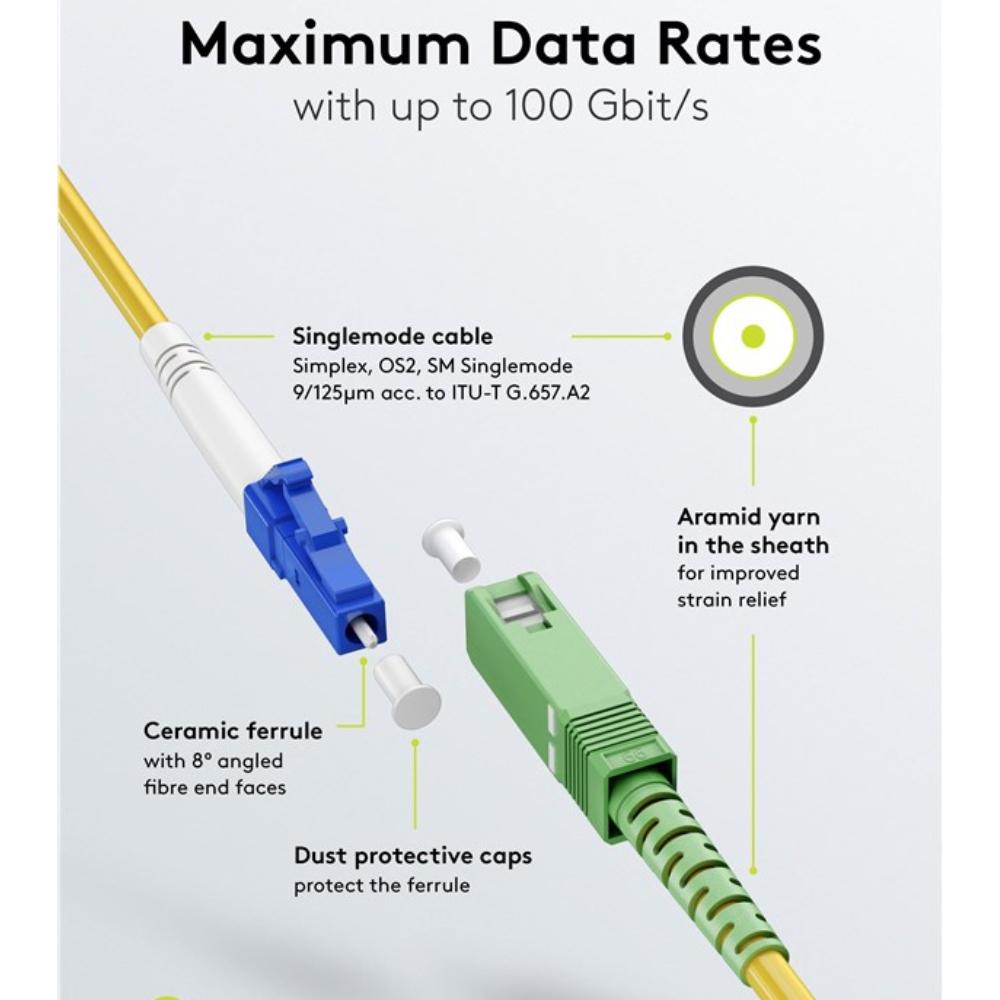

• Singlemode 9/125 µm type de fibre optique avec un petit noyau pour la transmission sur de longues distances

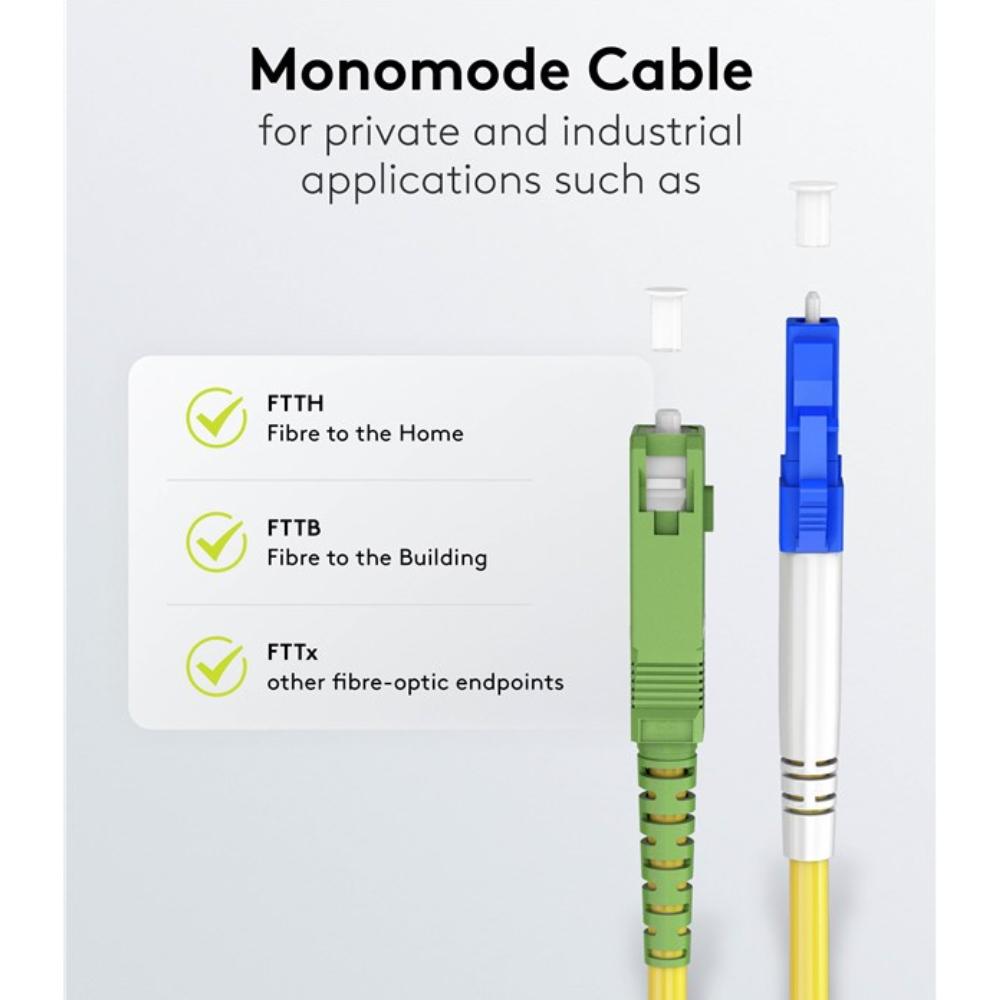

• OS2 catégorie monomode pour les fibres à faible perte dans les installations backbone et FTTH
• APC finition de connecteur avec polissage incliné pour une réflexion minimale
• UPC polissage droit du connecteur pour de faibles valeurs de réflexion
• Angle de polissage APC 8° angle de polissage incliné qui dirige les réflexions hors du noyau de la fibre
• LSZH matériau de gaine avec faible émission de fumée et sans substances halogénées
• ISO/IEC 11801 norme internationale décrivant la structure, la topologie et la disposition des composants des systèmes de câblage structuré pour les réseaux de communication de données dans les bâtiments et les campus

Explication générale des câbles à fibre optique
• LC connecteur fibre optique compact avec verrouillage par clic pour une densité de port élevée
• SC connecteur fibre optique rectangulaire avec verrouillage push-pull pour panneaux de brassage
• ST connecteur fibre optique rond avec verrouillage à baïonnette pour les installations plus anciennes
• E2000® connecteur fibre optique avec capuchon de protection pour une faible réflexion et une sécurité accrue
• MPO / MTP connecteur fibre optique multiple pour une densité de fibres élevée dans les centres de données

• Simplex fibre optique unique pour la transmission de données dans une seule direction
• Duplex deux fibres optiques pour une communication simultanée dans les deux sens

• Fibre optique multimode type de fibre optique pour des distances courtes à moyennes à l'intérieur des bâtiments
• Fibre optique monomode type de fibre optique pour de longues distances et les liaisons backbone

Explication des catégories OS
• OS1 catégorie monomode avec transmission autour de 1310 nm jusqu'à environ 10 km
• OS2 catégorie monomode avec transmission autour de 1310 nm et 1550 nm, adaptée aux distances de 40 km et plus selon les modules utilisés
