Borne à vis BNC

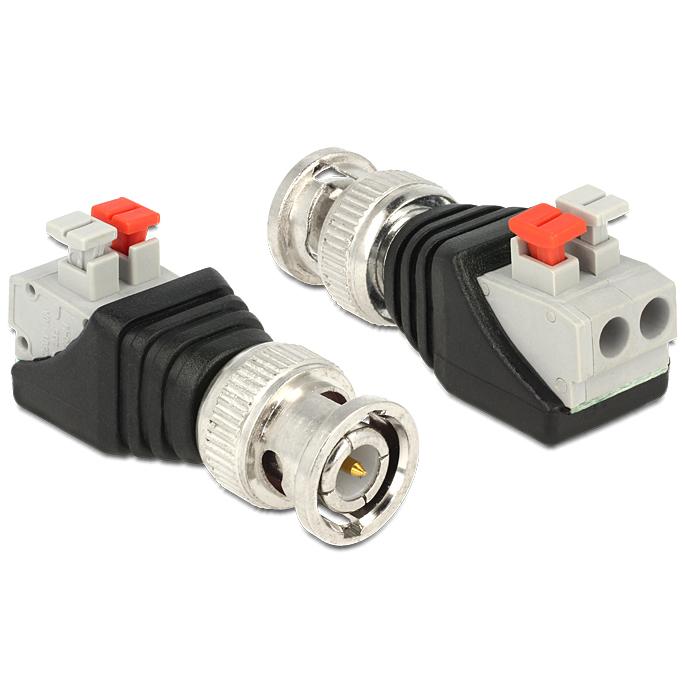

Cet adaptateur est conçu pour le raccordement d'une connexion coaxiale BNC à des fils dénudés via un bornier.
L'adaptateur dispose d'un connecteur BNC mâle d'un côté et d'un bornier à 2 pôles de l'autre.
Cela permet de connecter facilement un signal coaxial à des fils dénudés ou des points de connexion industriels sans utiliser de connecteur coaxial standard.
Le bornier est équipé d'un mécanisme à bouton-poussoir qui permet de fixer les fils sans vis. En appuyant sur le bouton, le fil peut être facilement inséré et fixé.
Ce type de connexion est utilisé dans les installations industrielles, les bancs d'essai, les systèmes CCTV et les applications RF où les signaux doivent être connectés via des fils dénudés.
Pour utiliser cet adaptateur, une connexion BNC femelle sur l'appareil ou le câble connecté est requise.

Spécifications et caractéristiques
• Marque Delock
• Type de produit Adaptateur BNC vers bornier
• Connexion 1 BNC mâle
• Connexion 2 Bornier à 2 pôles
• Type de borne Pince à bouton-poussoir (sans vis)
• Nombre de pôles 2 broches
• Pas du bornier 5 mm
• Dimensions env. 42 x 19 x 15 mm

Explication technique
Le BNC est un connecteur coaxial à baïonnette couramment utilisé pour les équipements RF, les connexions vidéo et les instruments de mesure. Un verrouillage quart de tour assure une connexion stable et rapide à monter.
Un bornier est une pince de connexion où les fils électriques peuvent être connectés directement. Dans une version sans vis avec bouton-poussoir, le fil est fixé par une pince à ressort au lieu d'une vis.
Le pas de 5 mm indique la distance entre les points de connexion du bornier. Cette dimension est souvent utilisée pour les borniers industriels et les applications électroniques.
Avec un adaptateur BNC vers bornier, un signal coaxial peut être facilement connecté à des fils dénudés ou à des bancs d'essai où aucun connecteur coaxial standard n'est utilisé.
