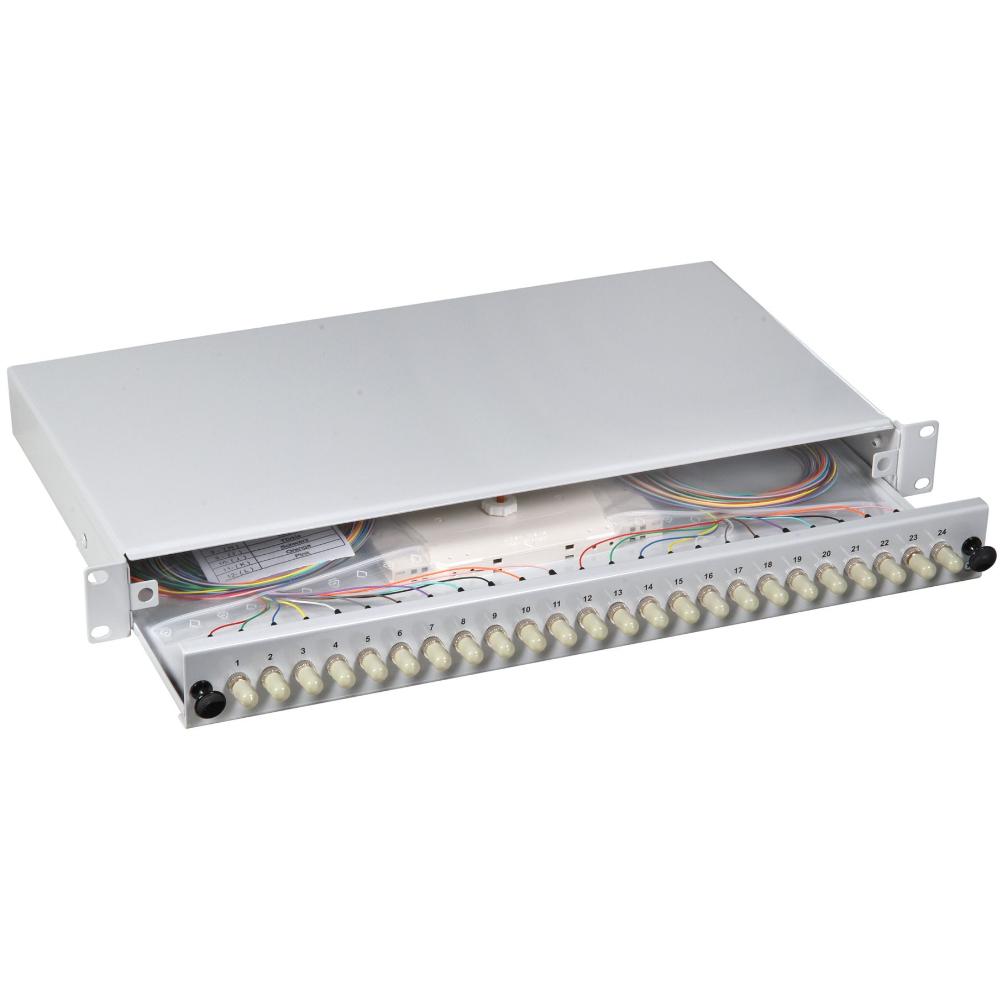

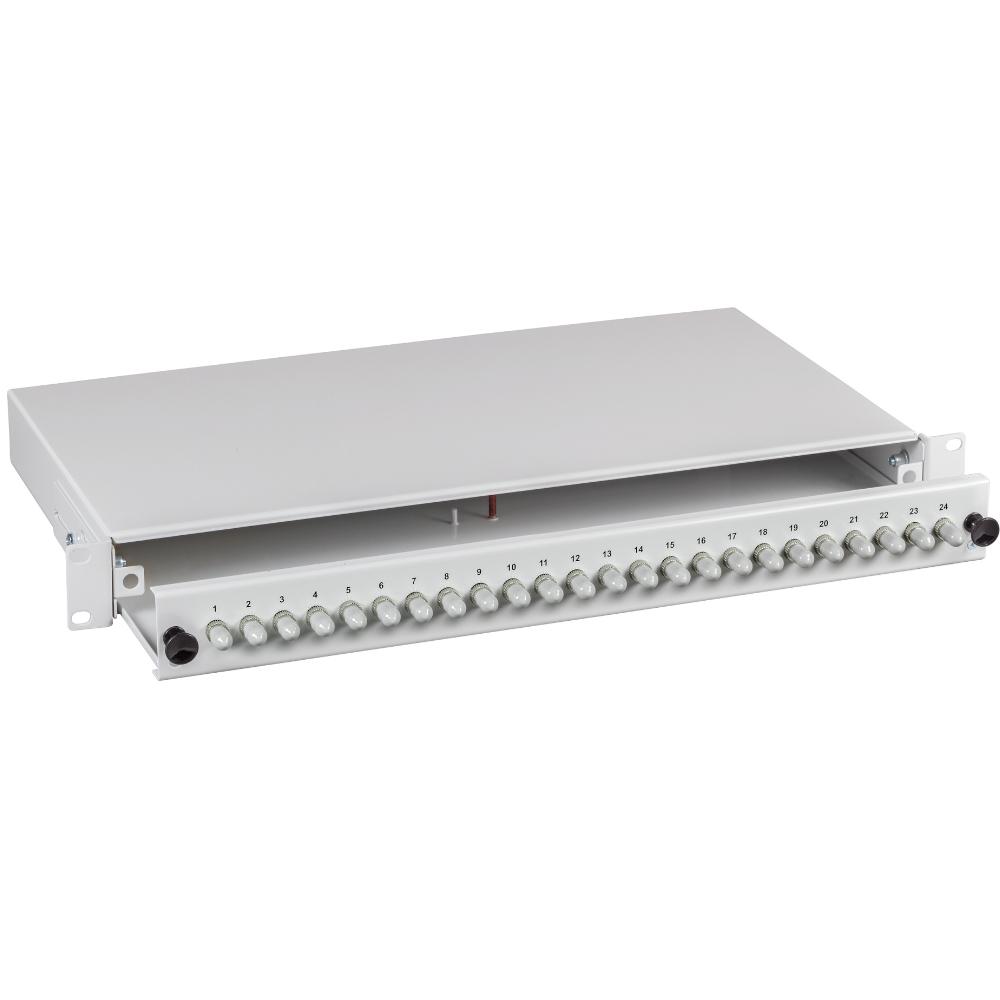

Boîte d'épissure en fibre de verre ST

Cette boîte de raccordement fibre optique est destinée à l'organisation et au raccordement de connexions fibre optique multimode dans un environnement rack 19 pouces conformément à la norme ISO IEC 11801.
Le boîtier est entièrement préassemblé avec 12 coupleurs métal ST et 12 pigtails OM2, adaptés aux applications multimode 50/125 µm.
La boîte de raccordement est conçue comme une unité rack 1U (44,45 mm) et est montée dans une baie de brassage 19 pouces.
La gestion des fibres intégrée et la disposition pour le raccordement permettent un traitement clair et sûr des connexions soudées.
Le boîtier métallique est réglable en profondeur et dispose d'une entrée de câble arrière, y compris un presse-étoupe PG16.

Spécifications
• Type boîte de raccordement fibre optique entièrement préassemblée
• Hauteur rack 1U (44,45 mm)
• Montage montage en rack 19 pouces (482,6 mm)
• Conception non extractible
• Type de fibre multimode 50/125 µm
• Catégorie OM2
• Nombre de pigtails 12
• Nombre de coupleurs 12 × ST simplex
• Type de coupleur ST
• Matériau du coupleur métal
• Pigtails préparés (non pré-terminés)
• Plaque frontale présente
• Boîtier métal, réglable en profondeur
• Entrée de câble arrière, y compris 1 × presse-étoupe PG16
• Gestion des fibres 6 × guides de fibres autocollants
• Dimensions (L x H x P) 483,0 × 44,5 × 244,0 mm

Normes IEC
• IEC 60793-2-10 spécification des fibres optiques multimodes
• IEC 61754-2 définition de l'interface du connecteur ST
• IEC 61300 méthodes d'essai pour les connecteurs et composants de fibres optiques
• IEC 61753-222-2 exigences de performance des connecteurs multimodes

Explication des termes
• Boîte de raccordement boîtier pour le raccordement et l'organisation des connexions fibre optique
• Pigtail fibre optique terminée à une seule extrémité pour les connexions par soudure par fusion
• ST connecteur fibre optique rond avec verrouillage à baïonnette
• OM2 catégorie multimode adaptée pour 1G jusqu'à environ 550 m et 10G jusqu'à environ 82 m
• PG16 presse-étoupe pour la décharge de traction et l'étanchéité de l'entrée de câble
• 1U hauteur rack de 44,45 mm dans un rack 19 pouces
• Soudure par fusion connexion permanente de fibres optiques par fusion

Explication des catégories OM (fibre optique multimode)
OM signifie Optical Multimode et décrit la classe de bande passante de la fibre optique multimode.
• OM1 62,5/125 µm – 1G jusqu'à environ 275 m.
• OM2 50/125 µm – 1G jusqu'à environ 550 m, 10G jusqu'à environ 82 m.
• OM3 optimisé laser – 10G jusqu'à environ 300 m à 850 nm.
• OM4 fibre optimisée laser améliorée – 10G jusqu'à environ 400–550 m à 850 nm.
• OM5 multimode large bande adapté à la technologie SWDM.

Explication des catégories OS (fibre optique monomode)
OS signifie Optical Singlemode et décrit la classe d'atténuation de la fibre optique monomode.
• OS1 fibre monomode pour installations intérieures avec une atténuation typique ≤ 1,0 dB/km à 1310 nm.
• OS2 fibre monomode à faible pic d'eau conforme à la norme ITU-T G.652.D avec une atténuation typique ≤ 0,4 dB/km à 1310 nm et ≤ 0,3 dB/km à 1550 nm.

Explication générale des panneaux de brassage fibre optique
• Les panneaux de brassage fibre optique sont utilisés pour structurer et protéger les connexions fibre optique dans les environnements rack
• La gestion des soudures évite les micro-courbures et les pertes optiques dans les fibres soudées
• Le montage en rack assure une distribution réseau centrale et claire
