Boîte de jonction pour fibre optique

Cette boîte de raccordement fibre optique est conçue pour recevoir et protéger un adaptateur fibre optique dans un environnement de câblage structuré selon la norme ISO/IEC 11801.

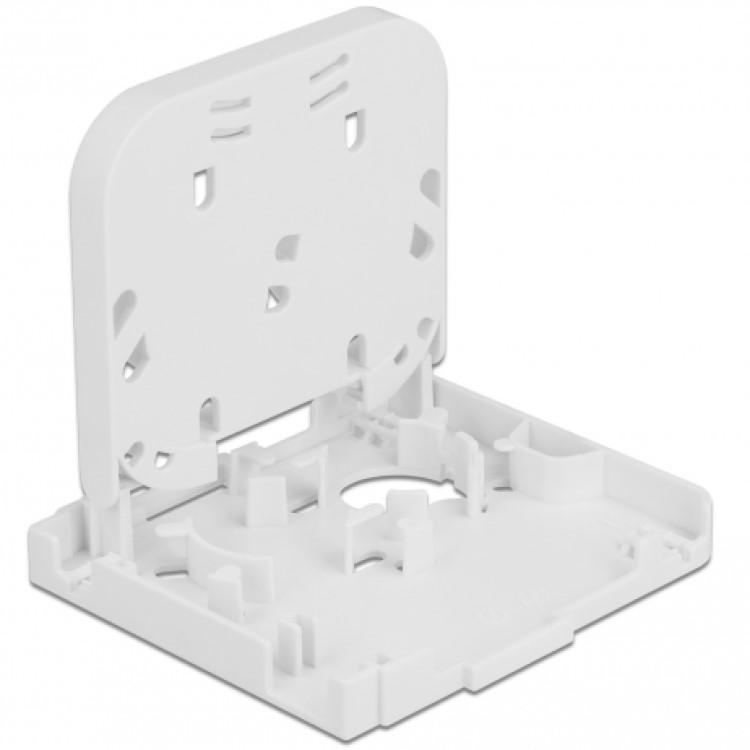

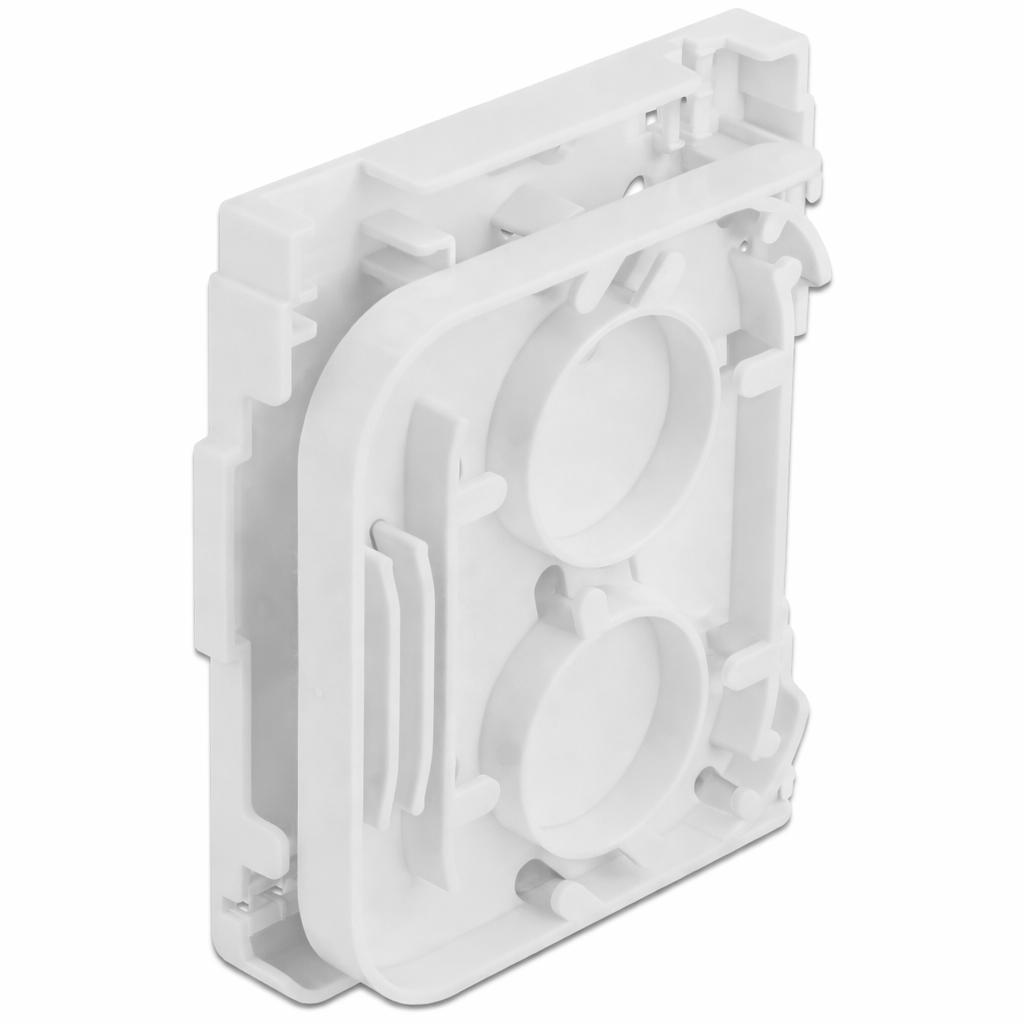

Le boîtier offre de l'espace pour 1 adaptateur SC simplex ou LC duplex fibre optique et convient au montage mural.

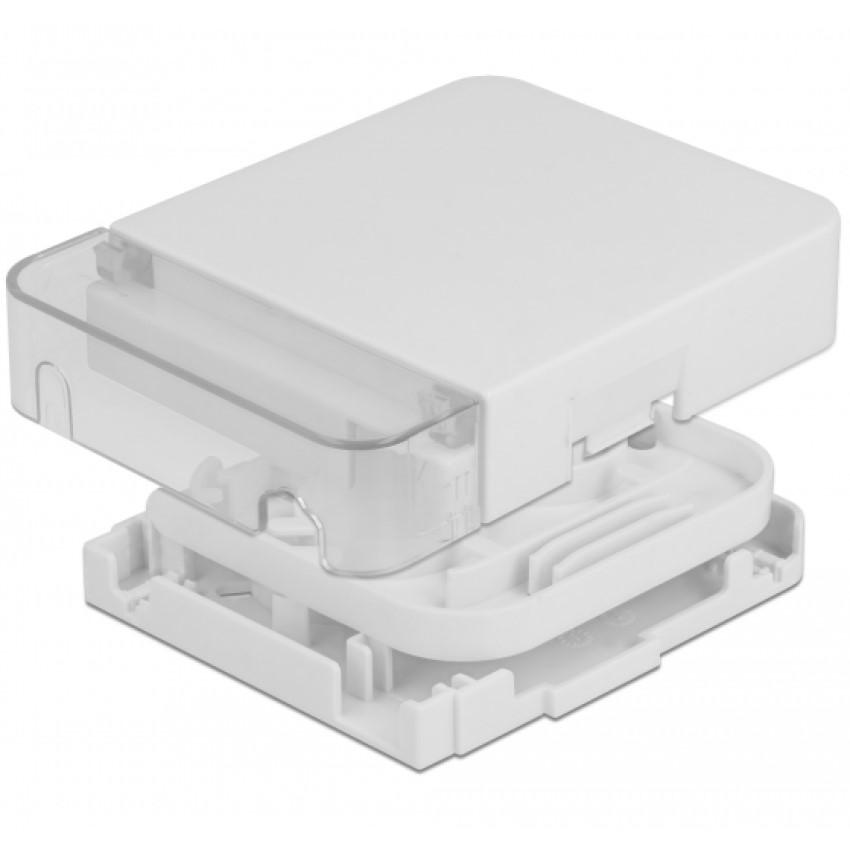

Le couvercle intégré assure la protection de l'interface du connecteur contre la contamination et les influences mécaniques.

Spécifications
• Type boîte de raccordement fibre optique
• Capacité 1 slot pour adaptateur SC simplex ou LC duplex
• Montage mural
• Nombre de trous de montage 2
• Diamètre des trous de montage 7 mm
• Distance entre les centres des trous de vis environ 80 mm
• Couvercle capot blanc / transparent
• Matériau du boîtier ABS
• Dimensions environ 116 x 86 x 23 mm

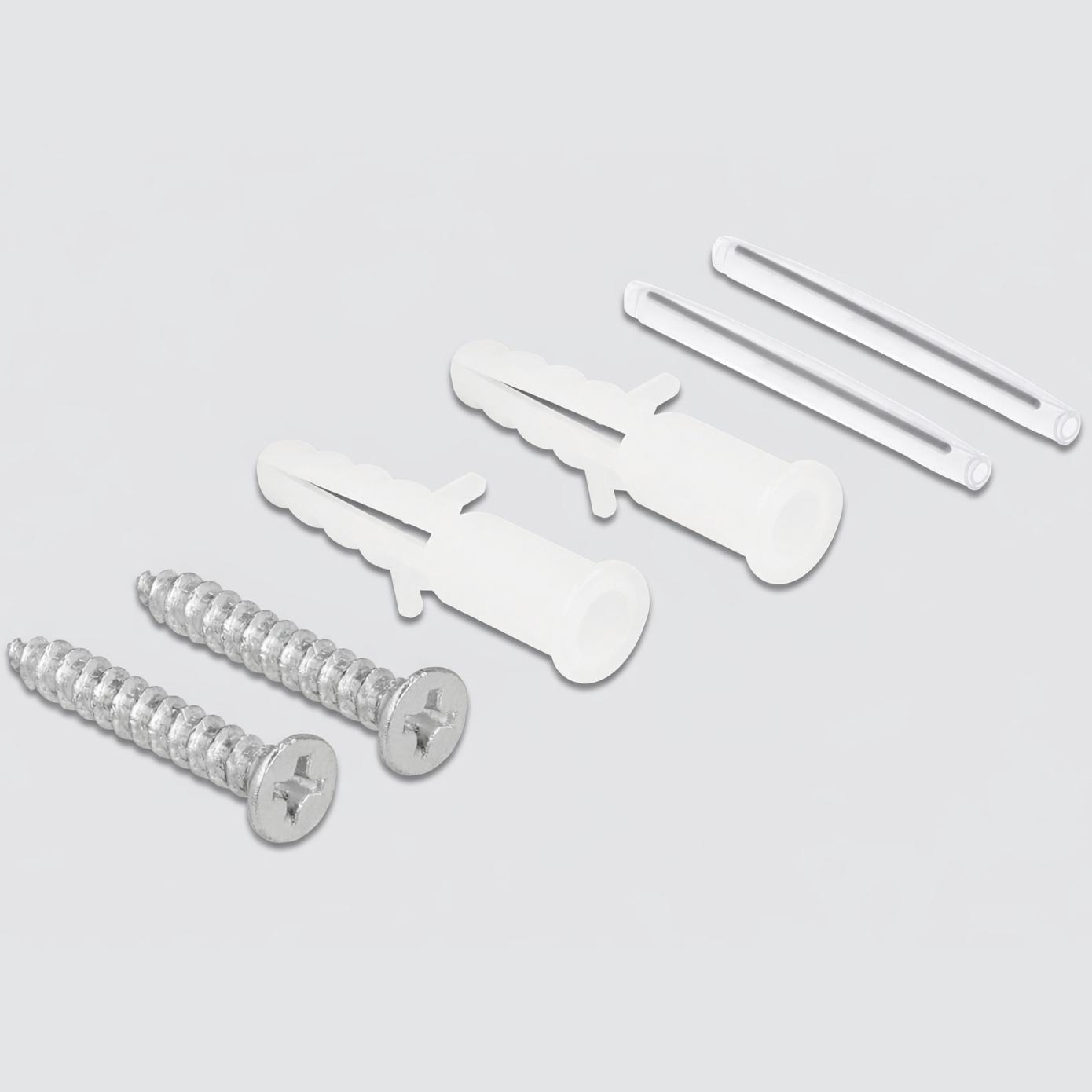

• Unité d'emballage incluant 2 manchons thermorétractables pour protection de soudure, 2 vis et 2 chevilles

Normes IEC
• IEC 60793 spécification générale des fibres optiques
• IEC 61754-4 définition de l'interface du connecteur SC
• IEC 61754-20 définition de l'interface du connecteur LC

Normes EN
• EN 60793 adoption européenne des spécifications des fibres optiques
• EN 61754-4 adoption européenne de l'interface du connecteur SC
• EN 61754-20 adoption européenne de l'interface du connecteur LC

Explication des termes
• SC simplex adaptateur fibre optique avec une position de fibre
• LC duplex adaptateur fibre optique compact avec deux positions de fibre
• Montage mural fixation du boîtier directement sur une surface plane
• ISO/IEC 11801 norme internationale décrivant la structure, la topologie et la disposition des composants des systèmes de câblage structuré pour les réseaux de communication de données dans les bâtiments et les campus

Explication générale sur les câbles fibre optique
• LC connecteur fibre optique compact avec verrouillage par encliquetage pour une haute densité de ports
• SC connecteur fibre optique rectangulaire avec verrouillage push-pull pour panneaux de brassage
• ST connecteur fibre optique rond avec verrouillage à baïonnette pour installations plus anciennes
• E2000® connecteur fibre optique avec capuchon de protection pour une faible réflexion et une sécurité accrue
• MPO / MTP connecteur fibre optique multiple pour une haute densité de fibres dans les centres de données

• Simplex fibre optique unique pour la transmission de données dans une seule direction
• Duplex deux fibres optiques pour une communication simultanée dans les deux directions

• Fibre optique multimode type de fibre optique pour des distances courtes à moyennes à l'intérieur des bâtiments
• Fibre optique monomode type de fibre optique pour de longues distances et des connexions backbone

Explication des catégories OM
• OM1 fibre optique multimode 62,5/125 µm adaptée jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb
• OM2 fibre optique multimode 50/125 µm adaptée jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb
• OM3 fibre optique multimode optimisée pour laser adaptée jusqu'à environ 300 m à 10 Gb, environ 100 m à 40 Gb et environ 100 m à 100 Gb
• OM4 fibre optique multimode optimisée pour laser améliorée adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb
• OM5 fibre optique multimode large bande adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb, conçue pour la transmission sur plusieurs courtes longueurs d'onde au sein d'une seule fibre selon la norme SWDM
