Boîte de jonction pour fibre optique

Cette boîte de raccordement fibre optique est destinée à recevoir et à protéger les adaptateurs fibre optique au sein d'un environnement de câblage structuré conforme à la norme ISO/IEC 11801.

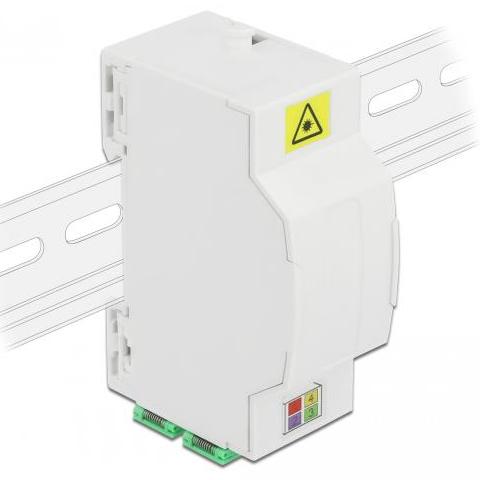

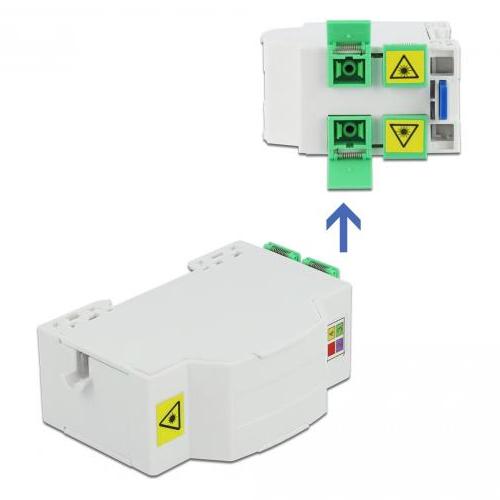

Le boîtier offre de la place pour 4 adaptateurs fibre optique SC simplex ou LC duplex et est adapté au montage sur rail DIN de 35 mm.

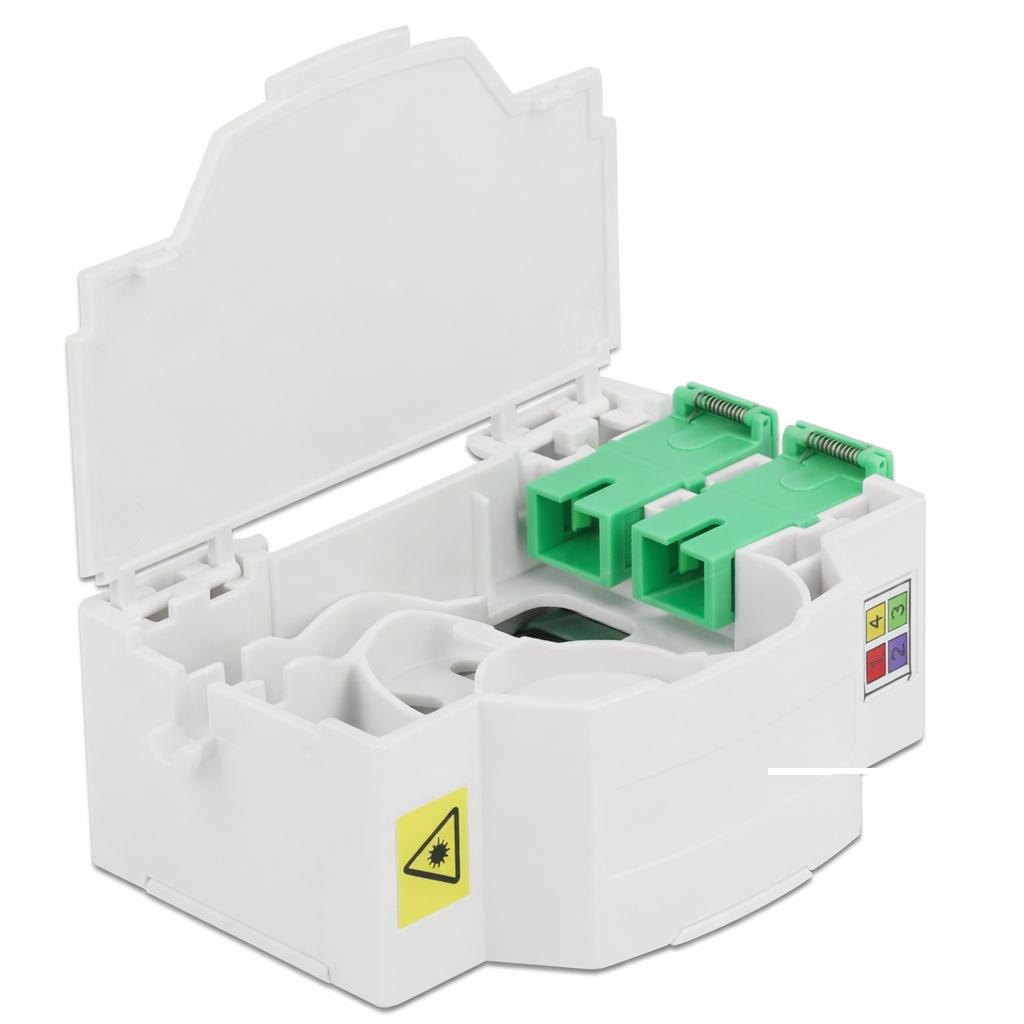

Le clapet de protection intégré permet de couvrir les connecteurs inutilisés et limite la pollution des interfaces de connecteur.

Spécifications
• Type : boîte de raccordement fibre optique
• Capacité : 4 emplacements pour adaptateurs SC simplex ou LC duplex
• Montage : rail DIN de 35 mm
• Protection : clapet de protection
• Matériau du boîtier : ABS
• Couleur : blanc
• Dimensions : environ 85,0 x 60,5 x 31,5 mm
• Unité d'emballage : inclut 4 adaptateurs SC simplex avec clapet de protection laser

Normes IEC
• IEC 60793 : spécification générale des fibres optiques
• IEC 61754-4 : définition de l'interface connecteur SC
• IEC 61754-20 : définition de l'interface connecteur LC

Normes EN
• EN 60793 : adoption européenne des spécifications de fibres optiques
• EN 61754-4 : adoption européenne de l'interface connecteur SC
• EN 61754-20 : adoption européenne de l'interface connecteur LC

Explication des termes
• SC simplex : adaptateur fibre optique avec une seule position de fibre
• LC duplex : adaptateur fibre optique compact avec deux positions de fibre
• Rail DIN 35 mm : rail de montage standardisé pour installations modulaires
• Clapet de protection laser : blindage mécanique qui limite l'exposition directe au rayonnement optique
• ISO/IEC 11801 : norme internationale qui décrit la structure, la topologie et la disposition des composants des systèmes de câblage structuré pour les réseaux de communication de données dans les bâtiments et les campus

Explication générale sur les câbles fibre optique
• LC : connecteur fibre optique compact avec verrouillage par encliquetage pour une densité de ports élevée
• SC : connecteur fibre optique rectangulaire avec verrouillage push-pull pour panneaux de brassage
• ST : connecteur fibre optique rond avec verrouillage à baïonnette pour installations plus anciennes
• E2000® : connecteur fibre optique avec capuchon de protection pour une faible réflexion et une sécurité supplémentaire
• MPO / MTP : connecteur fibre optique multiple pour une densité de fibres élevée dans les centres de données

• Simplex : fibre optique unique pour la transmission de données dans un seul sens
• Duplex : deux fibres optiques pour une communication simultanée dans les deux sens

• Fibre optique multimode : type de fibre optique pour les courtes et moyennes distances à l'intérieur des bâtiments
• Fibre optique monomode : type de fibre optique pour les longues distances et les connexions backbone

Explication des catégories OM
• OM1 : fibre optique multimode 62,5/125 µm adaptée jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb
• OM2 : fibre optique multimode 50/125 µm adaptée jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb
• OM3 : fibre optique multimode optimisée pour laser, adaptée jusqu'à environ 300 m à 10 Gb, environ 100 m à 40 Gb et environ 100 m à 100 Gb
• OM4 : fibre optique multimode améliorée et optimisée pour laser, adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb
• OM5 : fibre optique multimode à large bande, adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb, conçue pour la transmission sur plusieurs courtes longueurs d'onde au sein d'une seule fibre selon la norme SWDM
