Boîte de jonction pour fibre optique

Cette boîte de jonction de fibre optique est destinée à accueillir et protéger les coupleurs de fibre optique dans un environnement de câblage structuré conforme à la norme ISO/IEC 11801.

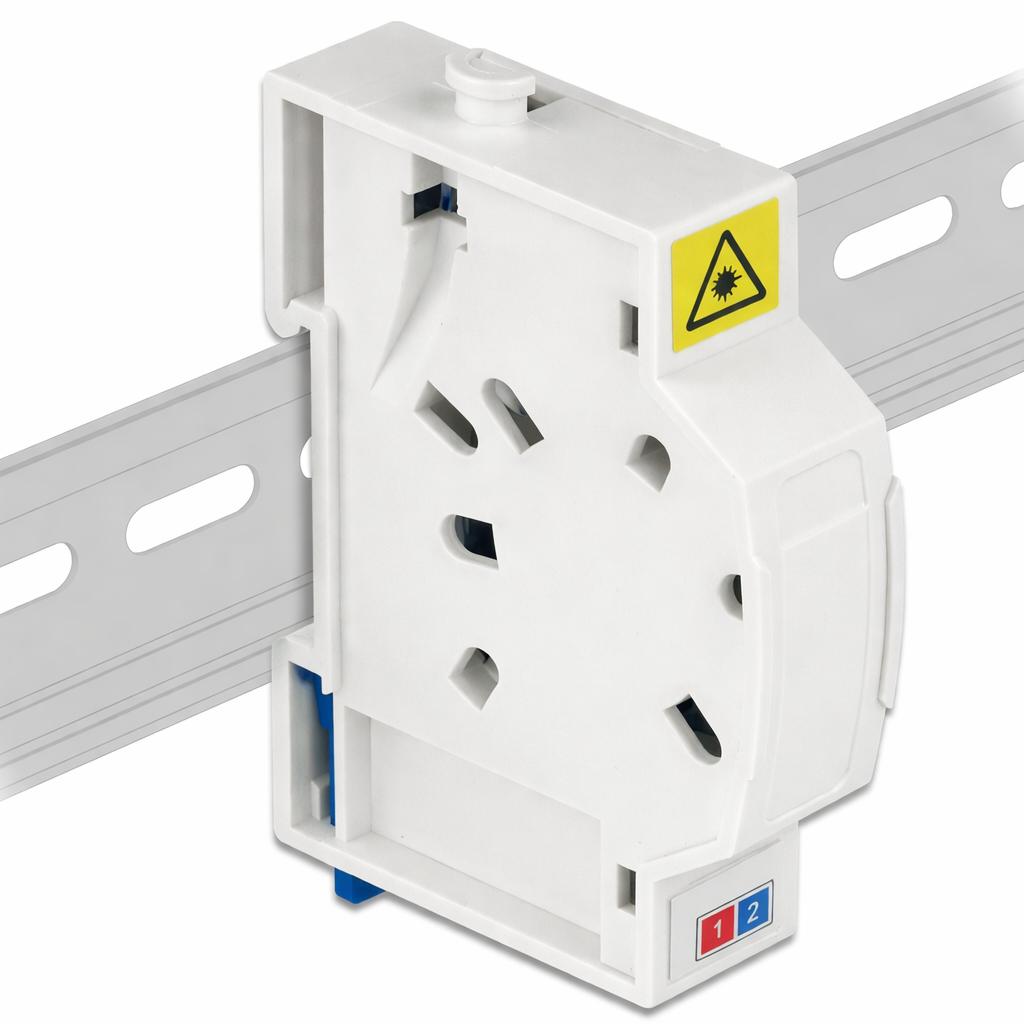

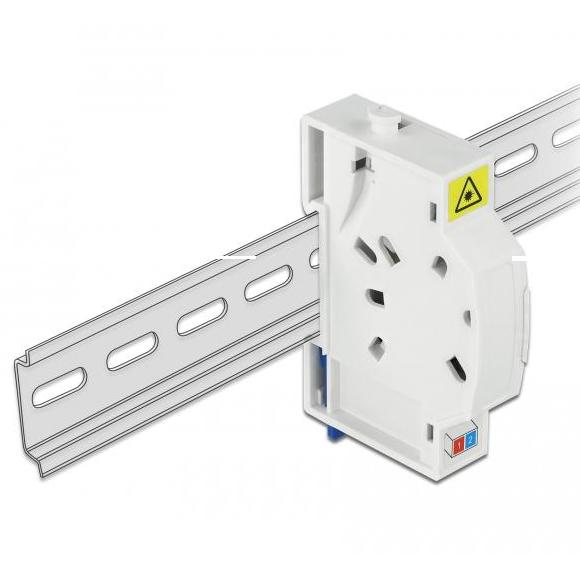

Le boîtier offre de la place pour 2 coupleurs SC simplex ou LC duplex et convient au montage sur un rail DIN de 35 mm.

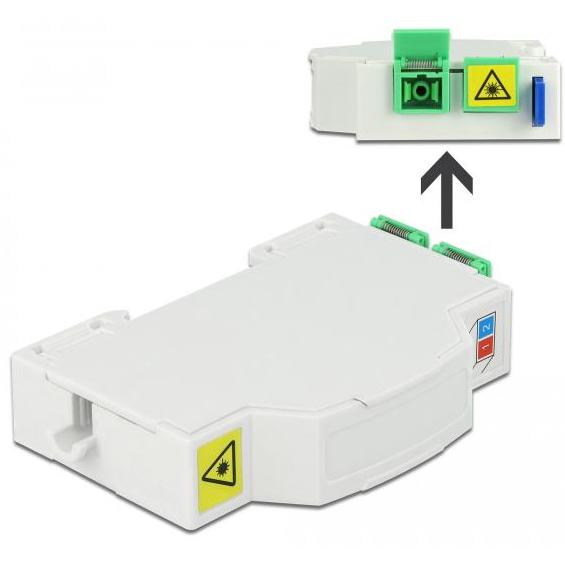

Le capuchon de protection intégré aide à couvrir les connexions inutilisées et limite la contamination des interfaces de connecteur.

Spécifications
• Type boîte de jonction de fibre optique
• Capacité 2 fentes pour coupleurs SC simplex ou LC duplex
• Montage rail DIN de 35 mm
• Protection capuchon de protection
• Matériau du boîtier ABS
• Couleur blanc
• Dimensions environ 85,0 x 60,5 x 18,5 mm
• Unité d'emballage inclut 2 coupleurs SC simplex avec capuchon de protection laser

Normes IEC
• IEC 60793 spécification générale des fibres optiques
• IEC 61754-4 définition de l'interface de connecteur SC
• IEC 61754-20 définition de l'interface de connecteur LC

Normes EN
• EN 60793 adoption européenne des spécifications des fibres optiques
• EN 61754-4 adoption européenne de l'interface de connecteur SC
• EN 61754-20 adoption européenne de l'interface de connecteur LC

Explication des termes
• SC simplex coupleur de fibre optique avec une position de fibre
• LC duplex coupleur de fibre optique compact avec deux positions de fibre
• Rail DIN 35 mm rail de montage standardisé pour installations modulaires
• Capuchon de protection laser blindage mécanique qui limite l'exposition directe au rayonnement optique
• ISO/IEC 11801 norme internationale décrivant la structure, la topologie et la disposition des composants des systèmes de câblage structuré pour les réseaux de communication de données dans les bâtiments et les campus

Explication générale sur les câbles à fibre optique
• LC connecteur de fibre optique compact avec verrouillage par encliquetage pour une densité de ports élevée
• SC connecteur de fibre optique rectangulaire avec verrouillage push-pull pour panneaux de brassage
• ST connecteur de fibre optique rond avec verrouillage à baïonnette pour les installations plus anciennes
• E2000® connecteur de fibre optique avec capuchon de protection pour une faible réflexion et une sécurité accrue
• MPO / MTP connecteur de fibre optique multi-fibres pour une densité de fibres élevée dans les centres de données

• Simplex fibre optique unique pour la transmission de données dans un sens
• Duplex deux fibres optiques pour une communication simultanée dans les deux sens

• Fibre optique multimode type de fibre optique pour des distances courtes à moyennes à l'intérieur des bâtiments
• Fibre optique monomode type de fibre optique pour de longues distances et des connexions backbone

Explication des catégories OM
• OM1 fibre optique multimode 62,5/125 µm adaptée jusqu'à environ 275 m à 1 Gb et environ 33 m à 10 Gb
• OM2 fibre optique multimode 50/125 µm adaptée jusqu'à environ 550 m à 1 Gb et environ 82 m à 10 Gb
• OM3 fibre optique multimode optimisée pour laser, adaptée jusqu'à environ 300 m à 10 Gb, environ 100 m à 40 Gb et environ 100 m à 100 Gb
• OM4 fibre optique multimode optimisée pour laser améliorée, adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb
• OM5 fibre optique multimode large bande, adaptée jusqu'à environ 400 m à 10 Gb et environ 150 m à 40 Gb, conçue pour la transmission sur plusieurs courtes longueurs d'onde au sein d'une seule fibre selon SWDM
