Antenne SMA

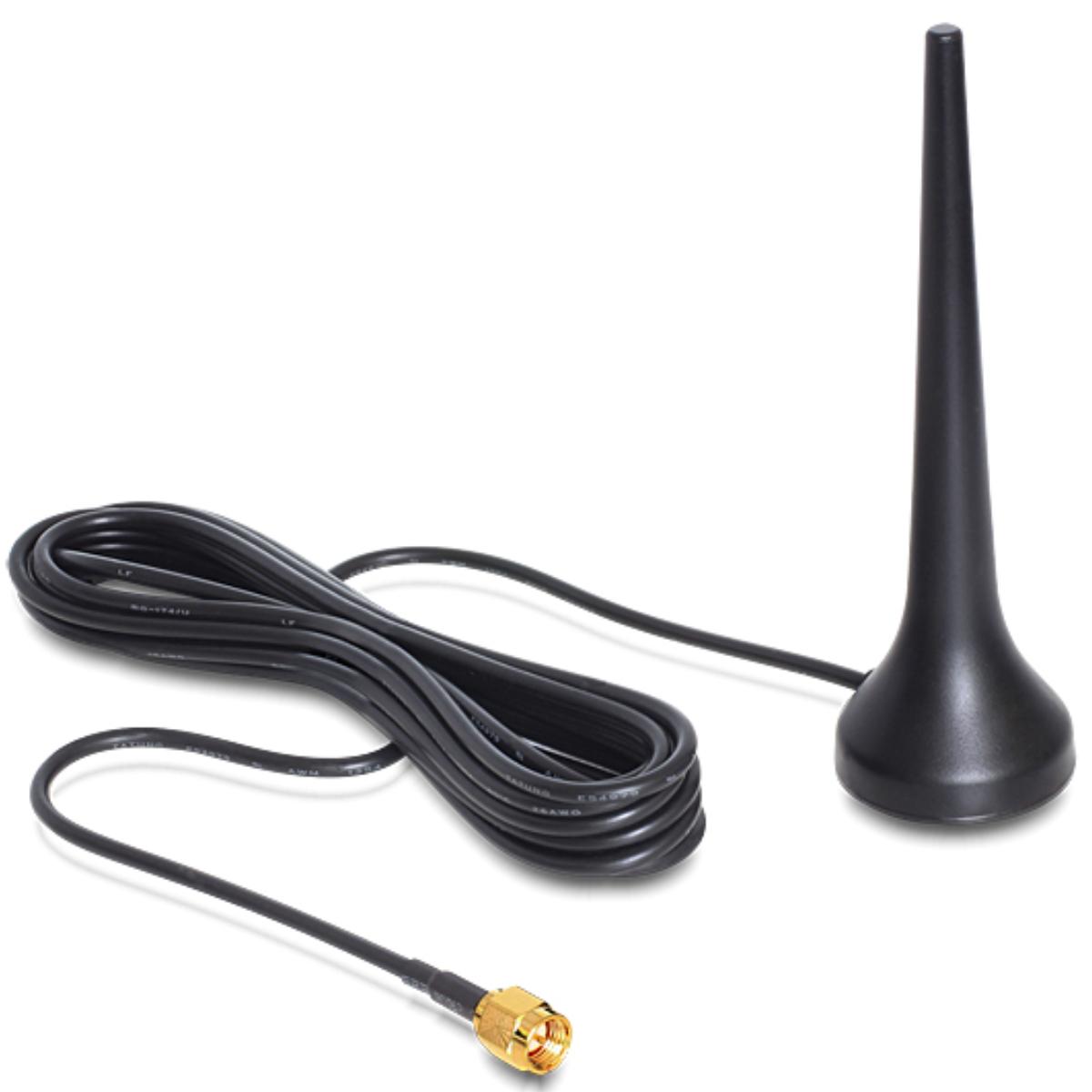

Cette antenne GSM / UMTS est destinée à la réception et à l'émission de signaux radio pour la communication de données mobile. L'antenne prend en charge plusieurs bandes de fréquences mobiles et peut être utilisée pour les applications GSM, UMTS et LTE.

L'antenne est équipée d'un connecteur SMA plug (male) et peut être connectée à des routeurs, des modems, des passerelles et d'autres équipements RF dotés d'une connexion d'antenne SMA.

L'antenne fonctionne dans une plage de fréquences de 824 – 960 MHz, 1710 – 1990 MHz, 2200 MHz et 2400 MHz. Cela permet d'utiliser l'antenne pour différents réseaux mobiles et bandes de communication sans fil.

Avec un gain d'antenne de 0 dBi, une polarisation linéaire verticale et un diagramme de rayonnement omnidirectionnel, l'antenne est adaptée à la réception générale du signal autour de l'antenne.

L'antenne est dotée d'une base de montage magnétique qui permet de la placer facilement sur des surfaces métalliques. L'antenne est fournie avec un câble coaxial RG-174 d'une longueur d'environ 3 mètres.

Spécifications
• Connecteur 1 x SMA plug
• Plage de fréquences 824 – 960 MHz
• Plage de fréquences 1710 – 1990 MHz
• Plage de fréquences 2200 MHz
• Plage de fréquences 2400 MHz
• Gain d'antenne 0 dBi
• Impédance 50 Ohm
• Polarisation linéaire, verticale
• VSWR 2.0
• Température de fonctionnement −10 °C ~ 75 °C
• Boîtier ABS
• Couleur noir
• Longueur de l'antenne env. 103,30 mm
• Catégorie de câble coaxial
• Type de câble RG-174
• Couleur du câble noir
• Atténuation du câble 1,8 dB @ 1,8 GHz par mètre
• Diamètre du câble 2,7 mm
• Diamètre de la base magnétique 32 mm
• Longueur du câble avec connecteur env. 3 m

Explication des termes utilisés
GSM
GSM est une norme numérique de communication mobile pour la voix et les données.

UMTS
UMTS est une norme de communication mobile pour les réseaux 3G.

LTE
LTE (Long Term Evolution) est une norme de communication mobile pour les connexions de données 4G.

dBi
dBi est une unité qui indique le gain d'une antenne par rapport à une antenne isotrope idéale.

VSWR
VSWR (Voltage Standing Wave Ratio) indique à quel point une antenne est adaptée à la ligne de transmission.

Polarisation
La polarisation décrit la direction du champ électromagnétique d'un signal radio.

Omnidirectionnel
Une antenne omnidirectionnelle rayonne des signaux radio autour de l'antenne dans toutes les directions horizontales.

Impédance
L'impédance est la résistance électrique pour les signaux RF dans une ligne de transmission. De nombreux systèmes d'antennes fonctionnent avec 50 Ohm.

SMA
SMA est un connecteur RF coaxial vissable largement utilisé pour les antennes et les équipements RF.

Câble coaxial
Un câble coaxial est un type de câble spécialement conçu pour transporter des signaux RF à haute fréquence.

RG-174
RG-174 est un câble coaxial fin souvent utilisé pour les signaux RF et les connexions d'antenne.

Base de montage magnétique
Une base magnétique permet de placer facilement l'antenne sur des surfaces métalliques sans montage.
