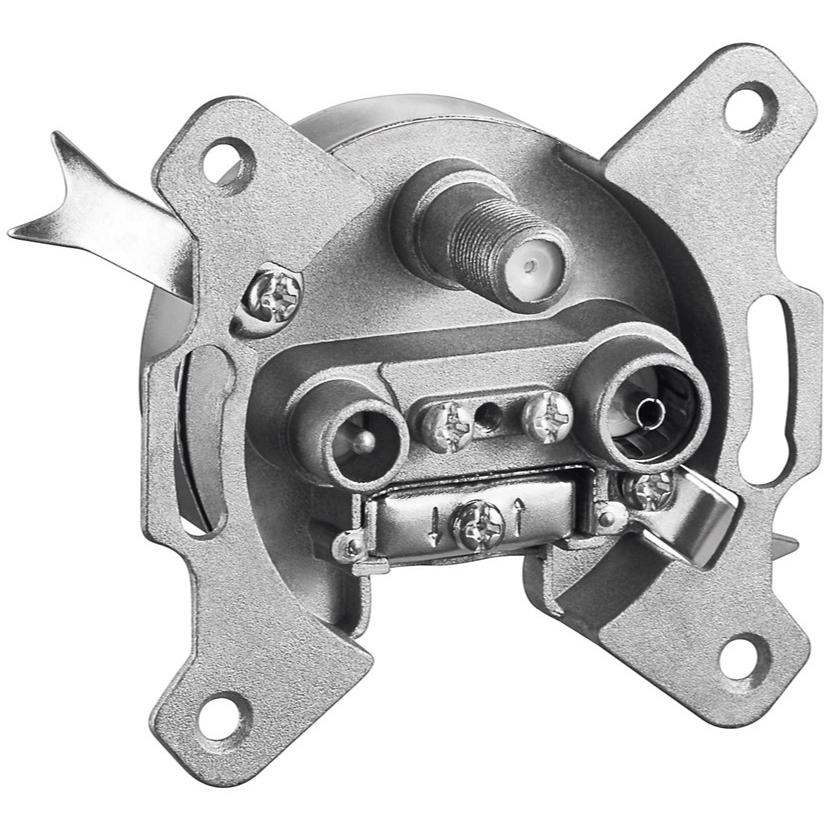

Boîtier d'antenne - 3 voies

Cette prise murale d'antenne pour installations satellite est destinée au branchement d'équipements de télévision, de radio et satellite dans des installations coaxiales. La prise murale est utilisée comme prise de dérivation au sein d'un réseau coaxial et dispose de connexions pour TV, radio et satellite.

La prise murale convient à une utilisation dans des installations BK pour la télévision par câble, la radio, le satellite et le DVB-T. Sa conception bidirectionnelle permet à l'installation de transporter des signaux dans les deux sens, ce qui est nécessaire pour les services interactifs tels que les modems câble et les mediabox.

La connexion SAT prend en charge une plage de fréquences de 950 – 2400 MHz. La connexion télévision prend en charge une plage de fréquences de 125 – 862 MHz avec un chemin de retour de 5 – 65 MHz. Pour la radio, une plage de fréquences de 88 – 120 MHz est prise en charge. Cela permet d'utiliser la prise murale dans les réseaux coaxiaux pour les signaux de télévision, de radio et satellite.

Spécifications
• Type de produit Prise murale d'antenne
• Type Prise de dérivation
• Connexion 1 Connecteur IEC femelle (TV)
• Connexion 2 Connecteur IEC mâle (radio)
• Connexion 3 Connecteur F femelle (SAT)
• Bidirectionnel Oui
• Plage de fréquences TV 125 – 862 MHz
• Plage de fréquences chemin de retour TV 5 – 65 MHz
• Plage de fréquences radio 88 – 120 MHz
• Plage de fréquences SAT 950 – 2400 MHz
• Atténuation de dérivation SAT/TV 6 dB (2000 / 862 MHz)
• Atténuation de connexion TV 12,5 – 14 dB
• Atténuation de connexion radio 12,5 – 13,5 dB
• Atténuation de connexion SAT 13 dB
• Impédance 75 ohm
• Atténuation 10 dB
• Livraison Hors plaque de finition et cadre de montage

Accessoires de prise murale :
- Plaque de finition
- Cadre de montage

Prise de dérivation
Une prise de dérivation est utilisée lorsque le câble coaxial est raccordé en boucle à une autre prise murale. Cela permet de réaliser plusieurs points de connexion au sein d'une même installation coaxiale.

Connexion satellite
Le connecteur F est utilisé pour les équipements satellite tels qu'un récepteur satellite ou une connexion LNB dans une installation satellite.
