Antenne LTE

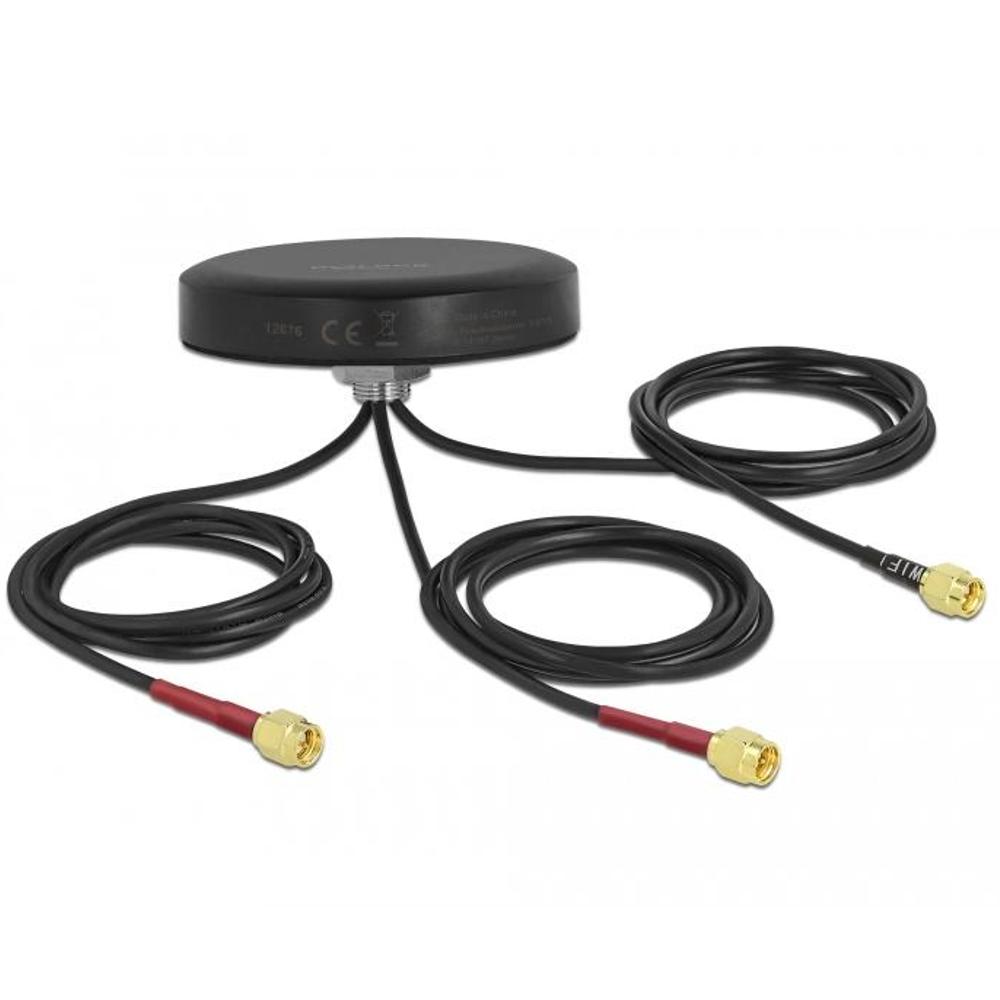

Cette antenne WLAN bi-bande MIMO LTE de Delock est destinée à la réception et à l'émission de signaux radio dans le cadre d'applications de communication mobile et sans fil. L'antenne est utilisée pour des applications extérieures où les signaux LTE et WLAN doivent être combinés en une seule solution d'antenne fixe.

La version avec trois connecteurs mâles SMA supporte deux canaux LTE (MIMO) et un canal WLAN bi-bande. Cela rend l'antenne adaptée à une utilisation dans les réseaux LTE, GSM, UMTS, ZigBee, DECT, Z-Wave, NB-IoT, Bluetooth, ISM, LoRa et WLAN bi-bande.

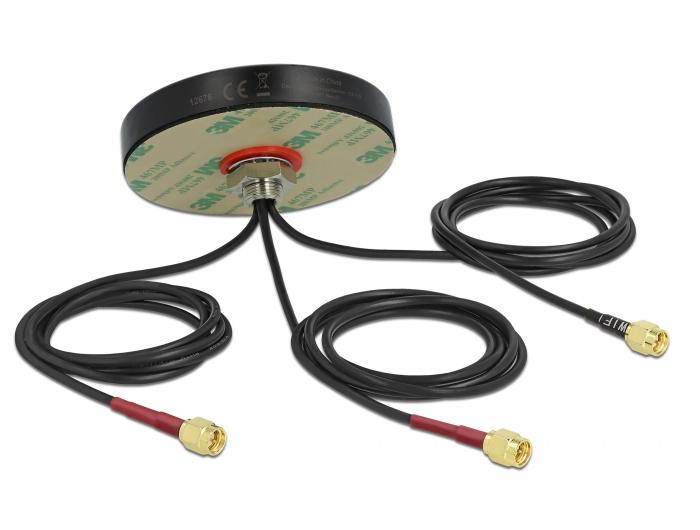

L'antenne est dotée d'un montage par vis, d'un câble coaxial RG-174 et d'un boîtier ABS résistant aux intempéries avec une classe de protection IP67, permettant un montage fixe à l'extérieur.

Applications
• Installations LTE MIMO avec antennes externes
• Réseaux WLAN bi-bande (2,4 et 5 GHz)
• Applications IoT et M2M en extérieur
• Installations techniques et industrielles

Spécifications & caractéristiques
• Connecteurs : 3 x SMA mâle
• Gamme de fréquences LTE : 698 – 960 MHz et 1710 – 2690 MHz
• Gain LTE : 2,0 – 2,5 dBi
• VSWR LTE : 3,0
• Gamme de fréquences WLAN : 2400 – 2483 MHz et 4900 – 5825 MHz
• Gain WLAN : 3 dBi
• VSWR WLAN : 2,0
• Impédance : 50 Ohm
• Polarisation : Linéaire
• Montage : Montage par vis
• Boîtier : ABS
• Classe de protection : IP67
• Type de câble : Câble coaxial RG-174
• Diamètre du câble : env. 2,7 millimètres
• Atténuation du câble : 1,5 dB @ 1,5 GHz par mètre
• Rayon de courbure minimal : 10,5 millimètres
• Longueur du câble avec connecteur : env. 1 mètre
• Couleur : Noir
• Température de fonctionnement : -40 °C à 85 °C
• Dimensions : env. 81,3 millimètres de diamètre x 16,3 millimètres de hauteur

Explication du connecteur
SMA est un connecteur RF 50 Ohm compact avec une connexion filetée, utilisé pour les antennes, modems, routeurs et équipements de communication sans fil.
