Antenne GSM / UMTS

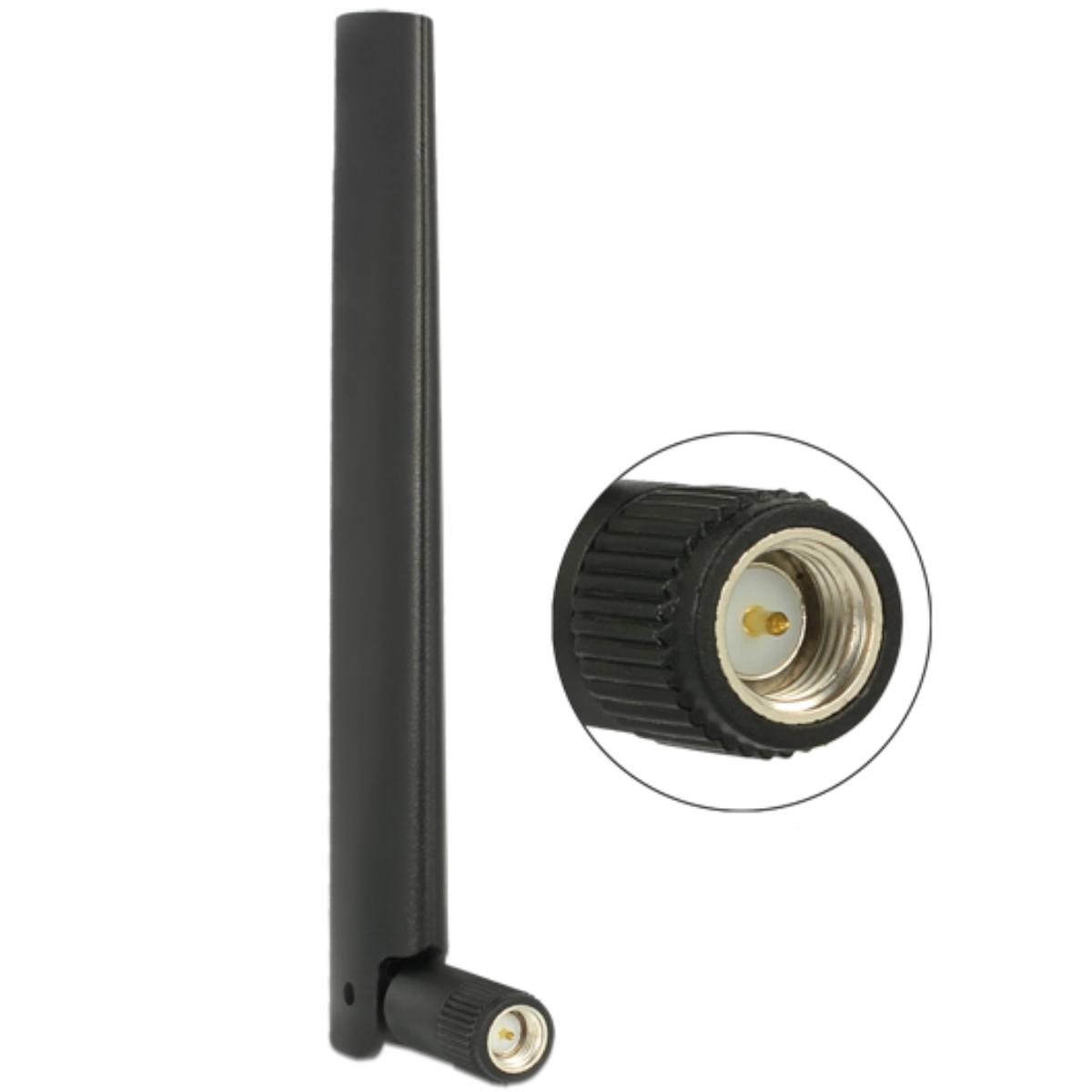

Cette antenne multibande ZigBee de Delock est conçue pour l'émission et la réception de signaux radio dans le cadre de diverses applications de communication sans fil. L'antenne est utilisée dans des situations où des équipements dotés d'un connecteur SMA doivent être équipés d'une seule antenne externe pour différentes bandes de fréquences.

La version avec un connecteur SMA mâle, un diagramme de rayonnement omnidirectionnel et un gain variable de 1 à 4,3 dBi est adaptée à une utilisation dans les systèmes ZigBee, LTE, GSM, UMTS, Bluetooth et WLAN 2,4 GHz. Cela permet d'appliquer l'antenne aux routeurs, passerelles, équipements IoT et systèmes de communication industriels.

Le joint articulé intégré permet de positionner l'antenne de manière ciblée dans des installations fixes.

Applications
• Réseaux ZigBee sur 868 MHz, 915 MHz et 2,4 GHz
• Communication IoT et M2M
• Applications LTE, GSM et UMTS
• Communication sans fil dans des installations fixes

Spécifications et caractéristiques
• Connecteur : SMA mâle
• Diagramme de rayonnement : Omnidirectionnel
• Impédance : 50 Ohm
• Gamme de fréquences : 699 – 960 MHz, 1710 – 2170 MHz et 2300 – 2700 MHz
• Systèmes supportés : ZigBee, LTE, GSM, UMTS, Bluetooth, WLAN 2,4 GHz
• Gain : 1 – 4,3 dBi
• VSWR : 3,5 : 1 maximum
• Polarisation : Linéaire, verticale
• Couleur : Noir
• Température de fonctionnement : -20 °C à 65 °C
• Poids : env. 20,5 grammes
• Longueur : env. 135,6 millimètres
• Diamètre : env. 20,1 millimètres

Explication du connecteur
Le SMA est un connecteur RF 50 ohms compact avec une connexion à vis, utilisé pour les antennes, modems, passerelles et équipements de communication sans fil.
