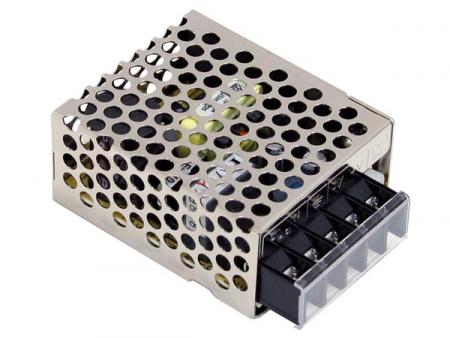

ALIMENTATIONS À COMMUTATION POUR APPLICATIONS INDUSTRIELLES
ALIMENTATIONS À COMMUTATION POUR APPLICATIONS INDUSTRIELLES MEAN WELL
Entrée AC universelle / pleine plage Refroidissement : convection naturelle Indicateur LED marche/arrêt Testé à 100 % de la puissance avec condensateurs électrolytiques, 105 °C, longue durée de vie résistant aux pics de tension de 300 VAC pendant 5 secondes adapté aux températures ambiantes élevées jusqu’à 70 °C répond au test de vibration 5G Consommation à vide < 0,5 W rendement élevé, longue durée de vie, haute fiabilité Garantie 3 ans Protection contre : court-circuit / surcharge / surtension uniquement pour un usage professionnel Cet appareil doit être installé par un technicien qualifié.
Sortie : tension DC : 12 V Courant nominal : 1,3 A Plage de courant : 0-1,3 A Puissance nominale : 15,6 W Ondulation résiduelle et bruit (max.) : 120 mVcr Plage de régulation de tension : 10,8-13,2 V Tolérance de tension : ± 1,0 % Régulation du réseau : ± 0,5 % Régulation de charge : ± 0,5 % Temps de démarrage, de montée : 1000 ms, 30 ms / 230 VAC 1000 ms, 30 ms / 115 VAC à charge maximale Temps de pause (typ.) : 70 ms / 230 VAC 12 ms / 115 VAC à charge maximale Entrée : Plage de tension : 85-264 VAC 120-370 VDC Plage de fréquence : 47-63 Hz Rendement (typ.) : 81 % Courant AC (typ.) : 0,35 A / 115 VAC 0,25 A / 230 VAC Courant de démarrage (typ.) : 65 A / 240 VAC (démarrage à froid) Courant de fuite : < 2 mA / 240 VAC Protection : Surcharge : supérieure à 105 % de la puissance nominale de sortie Type de protection : « mode hiccup », restauration automatique après élimination de la panne Surtension : 13,8-16,2 V Type de protection : coupure de la tension de sortie, circuit de limitation avec diode Zener En cas de surchauffe : U1 Tj 140 °C typique (U1) détection sur le circuit intégré de commande principal Type de protection : coupure de la tension de sortie, restauration automatique après baisse de température Environnement : Température de fonctionnement : -25 à +70 °C Humidité : 20-90 % HR non condensant Stockage : -40 à +85 °C, 10-95 % HR Coefficient de température : ± 0,03 %/°C (0-50 °C) Vibration : 10-500 Hz, 5G 10 min/1 cycle, pendant 60 min le long des axes X, Y, Z Sécurité et CEM : Normes de sécurité : homologué selon UL60950-1, TÜV EN60950-1 Tension d’isolement : Entrée vers sortie : 3 kVAC Entrée vers terre : 2 kVAC Sortie vers terre : 0,5 kVAC Résistance d’isolement : Entrée vers sortie, entrée vers terre, sortie vers terre : 100 Mohm / 500 VDC / 25 °C / 70 % HR Émission CEM : conforme à EN55022 (CISPR22) Classe B, EN61000-3-2,-3 Immunité CEM : conforme à EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2), niveau industrie lourde, critère A Autres : MTBF : min. 1 608 800 h, MIL-HDBK-217F (25 °C) Dimensions (L x l x H) : 62,5 x 51 x 28 mm Poids : 0,13 kg
