ALIMENTATIONS À COMMUTATION POUR APPLICATIONS INDUSTRIELLES

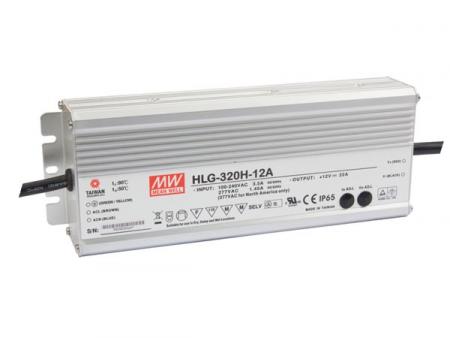

ALIMENTATIONS À COMMUTATION POUR APPLICATIONS INDUSTRIELLES MEAN WELL
entrée AC universelle / plage complète (jusqu’à 305 VAC) fonction PFC active intégrée fonctions de protection : court-circuit / surcharge / surtension / surchauffe convection naturelle point OCP réglable via câble de sortie ou potentiomètre interne convient pour l’éclairage LED et les enseignes lumineuses design IP65 pour installations intérieures et extérieures conforme aux réglementations universelles de sécurité pour l’éclairage convient pour les emplacements secs / humides / mouillés garantie 5 ans uniquement pour une utilisation professionnelle Cet appareil doit être installé par un technicien qualifié.
Sortie : tension continue : 12 V plage de courant constant : 6 V à 12 V courant nominal : 16 A puissance nominale : 264 W ondulation résiduelle et bruit (max.) (Remarque 2) : 150 mVp-p plage de régulation de tension (Remarque 6) : 10,8 V à 13,5 V plage de régulation de courant : réglable via potentiomètre interne ou câble de sortie 11 A à 22 A tolérance de tension : ± 3,0 % régulation du réseau : ± 0,5 % régulation de charge (Remarque 8) : ± 2,0 % temps de démarrage, de montée (Remarque 9) : 2500 ms, 80 ms à charge maximale 230 VAC / 115 VAC temps de pause (type) : 15 ms à charge maximale 230 VAC / 115 VAC Entrée : plage de tension (Remarque 5) : 90 à 305 VAC 127 à 431 VDC plage de fréquence : 47 à 63 Hz facteur de puissance : PF >/= 0,95 / 230 VAC PF >/= 0,98 / 115 VAC à charge maximale et tension de sortie nominale PF >/= 0,9 à une charge de 50 à 100 % rendement (type) : 91 % rendement (type) (277 VAC) : 91,5 % courant alternatif : 3,5 A / 115 VAC 1,65 A / 230 VAC 1,45 A / 277 VAC courant de démarrage (type) : démarrage à froid 75 A / 230 VAC courant de fuite : < 0,75 mA / 277 VAC Protection surintensité (Remarque 4) : 95 à 108 % type de protection : limitation de courant constant, retour automatique court-circuit : « mode interruption », retour automatique après élimination de la panne surtension : 14 V à 17 V type de protection : coupure de la tension de sortie, restauration automatique en cas de surchauffe : 100 °C ± 10 °C (RTH2) type de protection : coupure de la tension de sortie, retour automatique Environnement : température de fonctionnement : -40 °C à +60 °C (voir charge de sortie sur la « courbe de dégradation ») humidité de fonctionnement : 20 à 95 % HR sans condensation température de stockage, humidité : -40 °C à +80 °C, 10 à 95 % HR coeff. de temp. : ± 0,03 % / °C (0 °C à 50 °C) vibration : 10 à 500 Hz, 5 G 12 min / 1 cycle pendant 72 min le long des axes X, Y, Z Sécurité et CEM : normes de sécurité (Remarque 7) : conforme à UL8750, EN61347-1, EN61347-2-13 (sauf HLG-320H type C), UL60950-1, TUV EN60950-1 tension d’isolement : I/P-O/P : 3,75 kVAC I/P-FG : 1,88 kVAC O/P-FG : 0,5 kVAC résistance d’isolement : I/P-O/P, I/P-FG, O/P-FG : 100 MΩ / 500 VDC / 25 °C / 70 % HR réduction et rayonnement EMI : conforme à EN55015, EN55022 (CISPR22) classe B normes de courant harmonique : conforme aux normes EN61000-3-2 classe C (= 50 % de charge), EN61000-3-3 immunité CEM : conforme à EN61000-4-2,3,4,5,6,8,11, ENV50204, EN61547, EN55024, niveau industrie lourde (tension de crête 4 kV), critères A autres : MTBF : 157,1 k h min MIL-HDBK-217F (25 °C) dimensions : 252 x 90 x 43,8 mm emballage : 1,88 kg, 8 pièces / 16 kg / 0,83 CUFT
