Adaptateur D-Sub 9 broches vers RJ50

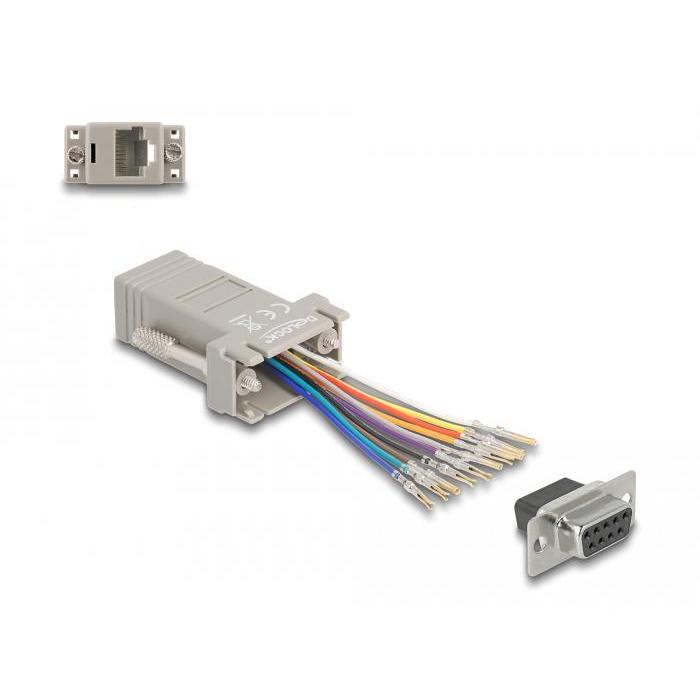

Cet adaptateur de montage D-Sub 9 vers RJ50 de DELOCK est destiné à la connexion et à l'extension d'interfaces série via un câblage RJ50 (10P10C). L'adaptateur dispose de 1x connecteur D-Sub 9 femelle (DB9) et 1x connecteur RJ50 femelle, permettant d'allonger facilement une connexion série via un câble réseau. Le câblage des broches est librement configurable, rendant l'adaptateur adapté aux applications personnalisées et aux configurations série spécifiques. Les fils sont insérés directement dans le connecteur et se clipsent dans le boîtier, sans soudure. Le connecteur D-Sub est équipé d'une fixation par vis pour une connexion stable et fiable.

Spécifications
Type : Adaptateur de montage D-Sub 9 vers RJ50
Marque : DELOCK

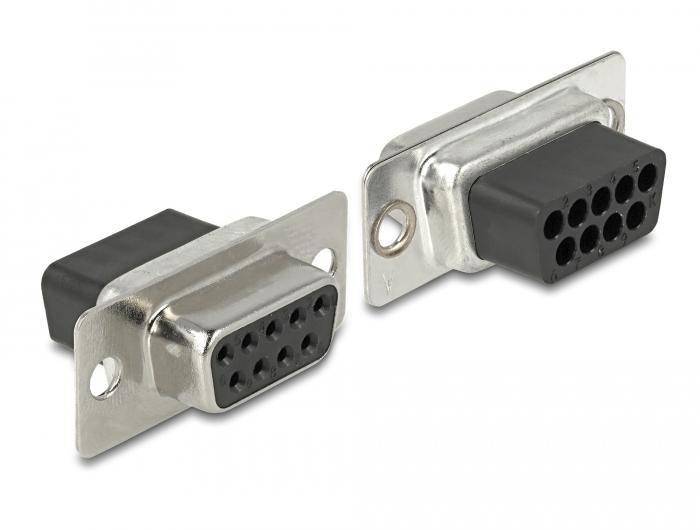

Connecteur 1 : D-Sub 9 femelle (DB9) avec vis
Connecteur 2 : RJ50 femelle (10P10C)
Configuration : Câblage des broches librement réglable
Câblage RJ50 : 10 broches disponibles
Montage : Montage de câble sans outil (connexion par clic)
Boîtier : Plastique
Dimensions (L x l x H) : 49,5 x 20 x 16 millimètres
Application : Communication série / câblage personnalisé
Garantie : 5 ans

Applications
- Extension des connexions série RS232 via un câblage RJ50.
- Configuration personnalisée des affectations de broches série.
- Systèmes de contrôle industriel et automatisation.
- Équipement de mesure et enregistreurs de données avec interfaces série.
- Intégration d'équipements DB9 avec câblage RJ50.
- Bancs de test et de développement.
- Applications de service et de maintenance.

Explication des termes techniques
D-Sub 9 (DB9) : Connecteur série à 9 broches couramment utilisé pour la communication RS232 entre appareils.
RJ50 (10P10C) : Connecteur modulaire avec 10 positions et 10 contacts, adapté à diverses applications de données et connexions série.
Câblage des broches librement réglable : Possibilité de déterminer soi-même quels signaux sont connectés à quelles broches, en fonction de l'application.
RS232 : Norme de communication série pour le transfert de données entre appareils sur de courtes distances.
Montage par clic : Méthode par laquelle les fils du câble sont insérés dans le connecteur sans soudure et fixés mécaniquement.
