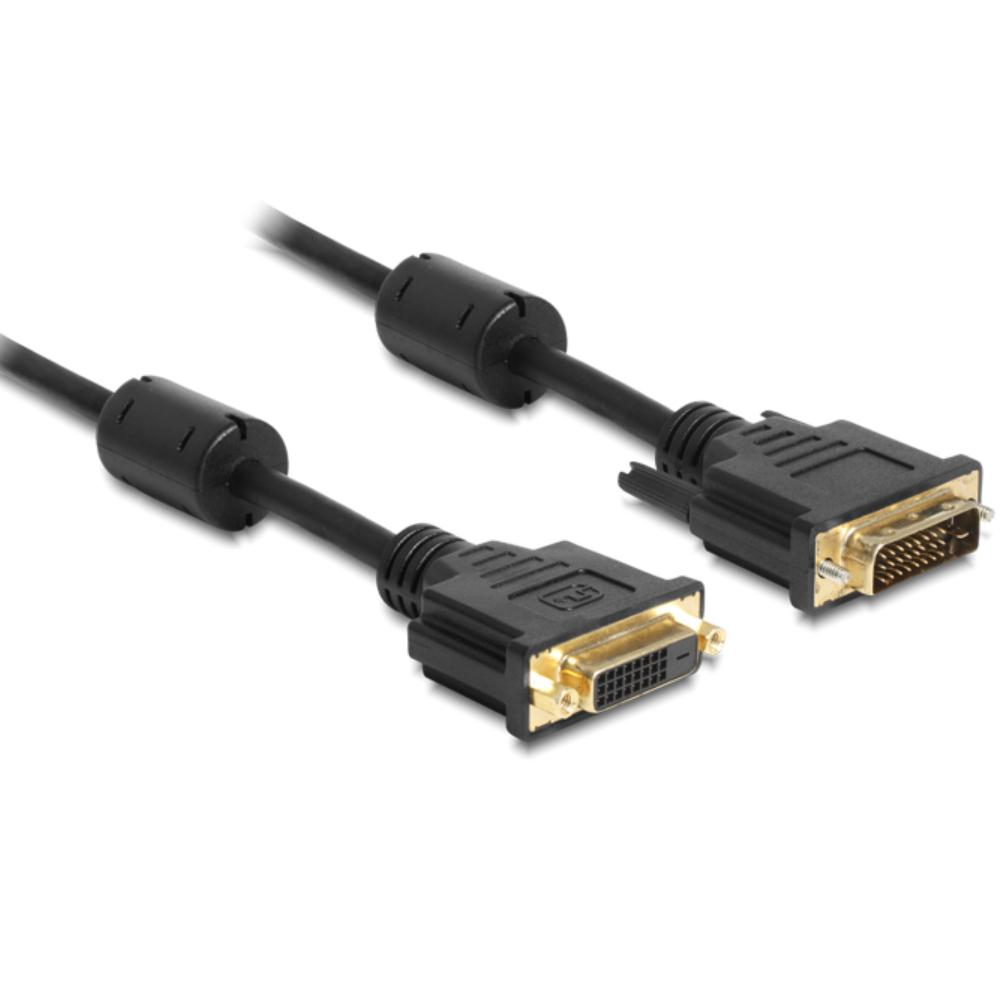

DVI-D verlengkabel

Deze DVI verlengkabel wordt gebruikt voor het verlengen van een bestaande DVI verbinding tussen bijvoorbeeld een computer en een monitor of projector.
De kabel beschikt over een DVI-D male aansluiting (24+1) en een DVI-D female aansluiting (24+1) en transporteert digitale videosignalen.
Ondanks de 24+1 behuizing is de kabel intern uitgevoerd als Single Link (18+1).
De maximale resolutie bedraagt 1920 x 1200 @ 60 Hz.
De kabel is geschikt voor het verlengen van bestaande DVI-D beeldverbindingen zonder signaalomzetting.
De connectoren zijn voorzien van schroefbevestiging voor een stabiele aansluiting.
De kabel is uitgevoerd met koperen geleiders en een dubbele afscherming voor een stabiele signaaloverdracht.
De connectoren zijn voorzien van vergulde contacten.

Specificaties
Merk: Delock
Type product: DVI verlengkabel
Connector 1: DVI-D male (24+1)
Connector 2: DVI-D female (24+1)
Werkelijke configuratie: Single Link (18+1 intern aangesloten)
Signaaltype: digitaal video
Maximale resolutie: 1920 x 1200 @ 60 Hz
Overdrachtssnelheid: 3.96 Gbit/s
AWG: 30
Geleider: koper
Afscherming: dubbel
Contacten: verguld
Keurmerken: CE, WEEE

Gebruikte termen
DVI-D: een digitale video-interface voor uitsluitend digitale signalen.
Single Link: een configuratie geschikt voor resoluties tot 1920 x 1200.
Dual Link: een configuratie met extra pinnen voor hogere bandbreedte.
Resolutie: het aantal pixels dat wordt weergegeven op een scherm.
AWG: een maat voor de dikte van de geleiders.
CE: Europese conformiteitsmarkering.
WEEE: richtlijn voor recycling van elektronische apparatuur.

Uitleg DVI versies
DVI-D: alleen digitaal.
DVI-I: digitaal + analoog.
DVI-A: alleen analoog.
Single Link: tot 1920 x 1200.
Dual Link: tot 2560 x 1600.

Pin bezetting
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
