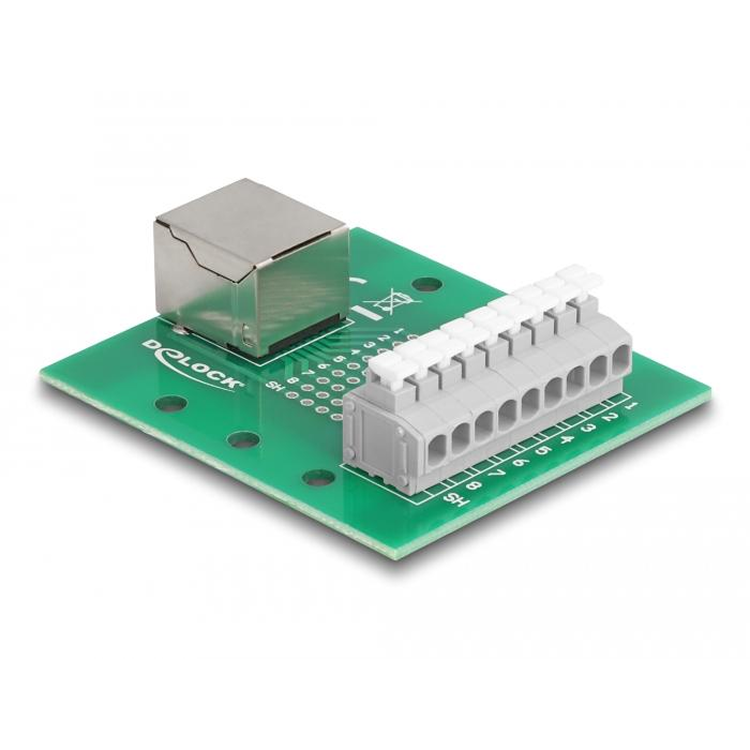

Delock RJ45 femelle vers bornier à bouton-poussoir pour rail DIN

Cet adaptateur RJ45 vers bloc de jonction pour montage sur rail DIN de Delock est utilisé pour le raccordement de câbles réseau via des conducteurs séparés à une barre de jonction. Cela permet d'intégrer facilement les connexions réseau dans les installations industrielles et les armoires de commande. L'adaptateur est équipé d'un connecteur RJ45 femelle et d'un bloc de jonction à 9 broches avec un pas de 3,81 millimètres. La connexion est connectée 1:1, de sorte que tous les conducteurs réseau correspondent directement au brochage RJ45. Les conducteurs sont raccordés sans outil via des bornes à bouton-poussoir. Le module est adapté au montage sur des rails DIN de 15 millimètres et 35 millimètres et peut être utilisé dans des environnements industriels. L'adaptateur prend en charge des épaisseurs de câble de 24 à 12 AWG et convient à une utilisation à des températures de -40 °C à +100 °C.

Spécifications
Type de produit : Adaptateur RJ45 vers bloc de jonction
Marque : Delock
Connecteur 1 : RJ45 femelle
Connecteur 2 : Bloc de jonction à 9 broches
Brochage : 1:1
Pas : 3,81 millimètres
Épaisseur du câble : 24–12 AWG
Montage : Rail DIN 15 millimètres et 35 millimètres
Température de fonctionnement : -40 °C à +100 °C
Dimensions : 60 x 53 x 18 millimètres
Garantie : 5 ans
Marques de conformité : REACH, CE, RoHS, WEEE


Contenu de l'emballage
Adaptateur : 1 pièce
Clips pour rail DIN : 2 pièces
Vis : 5 pièces


Applications
Installations industrielles : intégration des connexions réseau dans les armoires de commande.
Fabrication de panneaux : connexion structurée de câbles réseau via des bornes.
Bancs d'essai : connexion et déconnexion faciles des signaux réseau.
Usage technique : conversion RJ45 en connexion de conducteur séparé.


Explication des termes techniques
RJ45 : connecteur réseau standard pour Ethernet.
Bloc de jonction : barre de jonction pour le raccordement de conducteurs séparés.
Rail DIN : rail de montage métallique pour composants électriques.
AWG : dimensionnement de l'épaisseur du fil, où un nombre plus bas signifie un fil plus épais.
Brochage 1:1 : connexion directe sans modification du signal.


Explication des marques de conformité et des normes
CE : conforme aux directives européennes en matière de sécurité et d'utilisation.
RoHS : restriction des substances dangereuses dans les matériaux.
REACH : réglementation pour l'utilisation sûre des substances chimiques.
WEEE : directive relative au traitement et au recyclage des produits électroniques.


Points importants
Installation : convient au montage sur des rails DIN standard.
Utilisation : convient uniquement au transfert de signaux, pas à la tension d'alimentation.
Compatibilité : convient aux câbles réseau RJ45 standard.
Environnement : convient aux applications industrielles dans la plage de température spécifiée.
