Kabelzoeker + kabeltester

Kabeltester met toongenerator en meetsonde

Met deze kabeltester met toongenerator kunnen kortsluitingen, open circuits, gebroken draden, stroomlekken en kabelroutes nauwkeurig worden opgespoord. De tester maakt het mogelijk om kabelbreuken te lokaliseren zonder de isolatie van de draad te openen.

Werking
Sluit de toongenerator aan op de kabel en gebruik de meetsonde om het audiosignaal te volgen. Zodra de kabelbreuk of onderbreking is bereikt, stopt of verandert het geluidssignaal, waardoor de foutlocatie snel kan worden vastgesteld.

Toepassing
Geschikt voor het testen en traceren van verschillende kabeltypen, waaronder:
• Telefoonkabels (RJ45, RJ12)
• Netwerkkabels
• Algemene elektrische bedrading
• Audio- en videokabels
• Perimeterkabels voor robotmaaiers

Testfunctionaliteit
De kabeltester ondersteunt het detecteren van:
• Kabelbreuken
• Kortsluitingen
• Open verbindingen
• Stroomlekken
• Kabelroutes en signaalverloop

Uitvoering

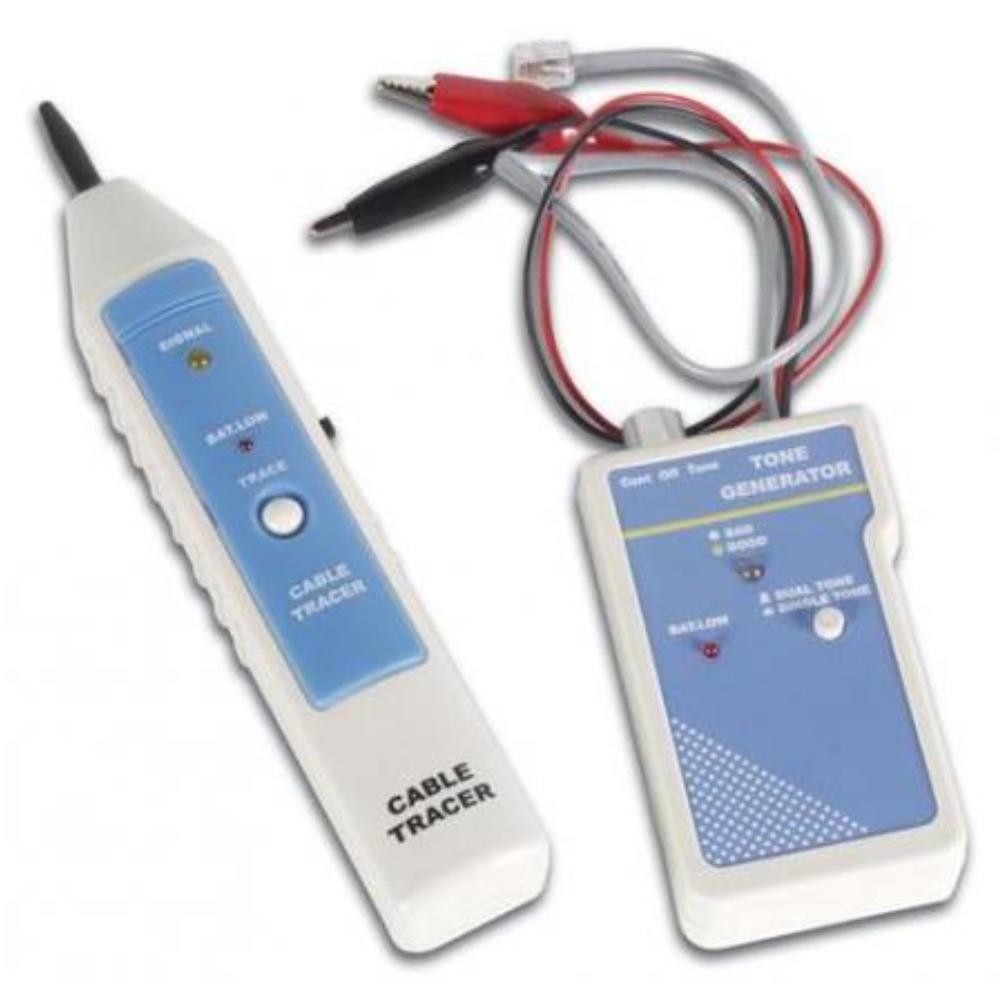

De set bestaat uit een toongenerator en een meetsonde. De behuizing is vervaardigd uit ABS en is geschikt voor mobiel gebruik. De tester kan signalen weergeven via geluid en visuele indicatie.

Technische specificaties
• Producttype: kabeltester met toongenerator
• Audiofrequentie: 900 – 1000 Hz
• Maximale uitgangsspanning: 10 V (piek-piek)
• Maximale uitgangsvolume: 120 dB
• Ingangsspanning: tot 18 V DC
• Golfvorm uitgang: vierkant
• Modi signaalweergave: lamp en luidspreker
• Voeding: 2× 9 V batterij (niet inbegrepen)

Fysieke eigenschappen
• Materiaal: ABS
• Kleur: grijs / blauw
• Gewicht totaal: ca. 372 g
• Afmetingen meetsonde: 205 × 40 × 38 mm
• Afmetingen toongenerator: 115 × 62 × 27 mm
• Gewicht meetsonde: ca. 80 g
• Gewicht toongenerator: ca. 95 g

Installatie & gebruik
• Werkt op batterijen
• Geschikt voor professioneel en technisch gebruik
• Handleiding beschikbaar in: Nederlands, Engels, Frans, Duits, Pools, Portugees en Spaans

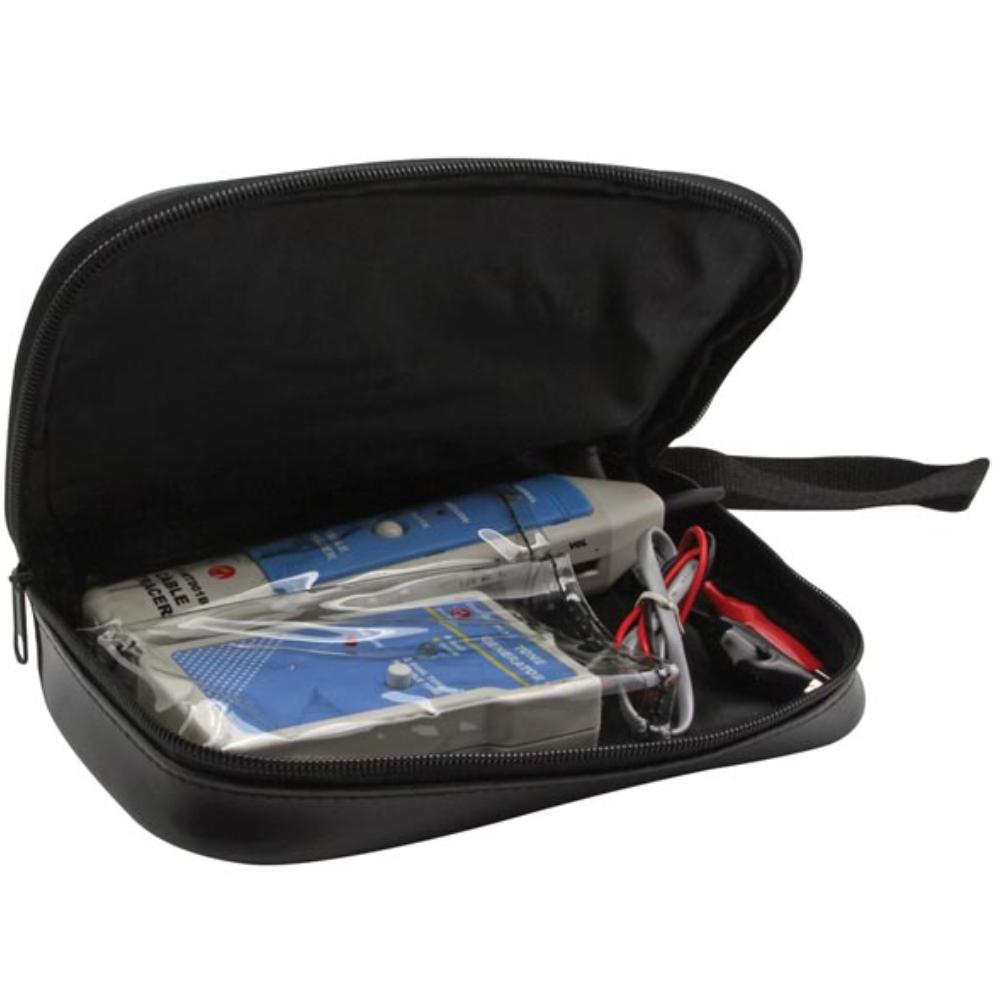

Inhoud verpakking
• Toongenerator
• Meetsonde
• Draagtas
