S/FTP netwerk kabel

Dit is een CAT7 S/FTP netwerkkabel op rol met een massieve kern, bedoeld voor vaste dataverbindingen waarbij een losse kabel zonder voorgemonteerde connectoren wordt toegepast. De kabel is ontworpen voor professionele installaties volgens internationale bekabelingsnormen en verwerking met LSA-aansluittechniek.
In de constructie zijn getwiste aderparen, een S/FTP-opbouw (folie per aderpaar en gevlochten afscherming) en een halogeenvrije kabelmantel toegepast, waarbij de elektrische eigenschappen worden bepaald door de CAT7-normering.

Constructie en eigenschappen

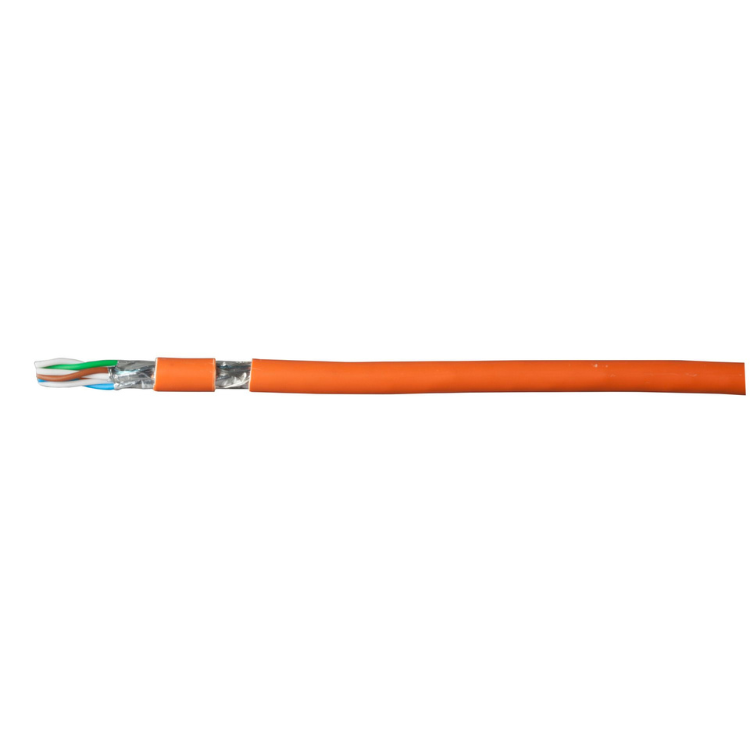

De kabel is opgebouwd uit massieve koperen aders (CU) met een AWG 23/1-structuur (eendraads). Elk aderpaar is afzonderlijk afgeschermd met folie, gecombineerd met een gevlochten afscherming rond de volledige kabel. De halogeenvrije mantel (FRNC-B) is rookarm en geschikt voor installaties waar brandveiligheid en normconformiteit vereist zijn.

Specificaties
• Categorie: CAT7
• Maximale frequentie: 1000 MHz
• Kabelopbouw: S/FTP (folie per aderpaar + gevlochten afscherming)
• Aderconfiguratie: 4 paren
• Kern: massieve kern (CU)
• Aders: AWG 23/1
• Aderdoorsnede: 0,26 mm²
• Aderdiameter: 0,56 mm
• Aderisolatie: Foam-Skin-PE
• Mantel: halogeenvrij (FRNC-B)
• Brandklasse: Eca (CPR)
• Impedantie: 100 ± 5 Ohm
• Capaciteit t.o.v. aarde: ca. 43 nF/km
• Lusweerstand: 154 Ohm/km
• Koppeldemping: ≥ 80 dB (Type 2)
• Transferimpedantie: ≤ 10 mOhm/m bij 10 MHz
• NVP-waarde: ca. 79 %

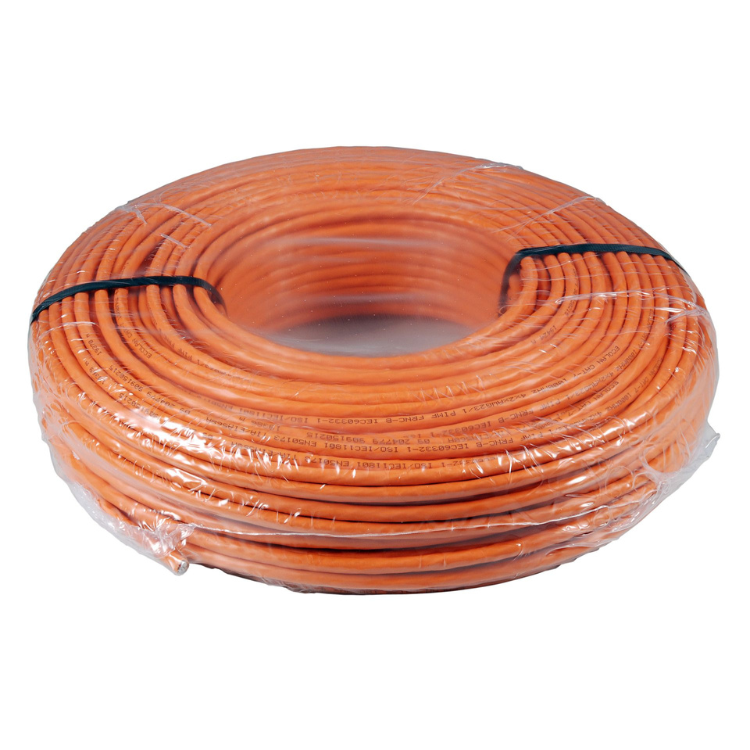

• Levervorm: rol

Normen en standaarden
• ISO/IEC 11801: Internationale norm voor gestructureerde databekabeling
• EN 50173-1: Europese norm voor generieke bekabelingssystemen
• EN 50288: Productspecificatie voor gebalanceerde datakabels
• IEC 61156-5: Kabelnorm voor hoge-frequentie datatransmissie
• EN 50174: Installatiestandaard voor ICT-bekabeling
• EN 50575: CPR-richtlijn voor brandclassificatie van kabels
• EN 60332-1: Vlamvertragend gedrag van kabels
• EN 60754-1/2: Halogeenvrijheid en gasemissie bij brand
• EN 61034: Rookontwikkeling bij brand
• IEEE 802.3: Ethernet-standaarden van 10 Mbit/s tot 10 Gbit/s
• IEEE 802.3bt: Power over Ethernet (4PPoE)

Toelichting gebruikte termen
• CAT7: Kabelcategorie met een frequentiebereik tot 1000 MHz, toegepast in hoogwaardige datanetwerken.
• S/FTP: Afschermingsconstructie met folie per aderpaar en een gevlochten afscherming rond de kabel.
• FRNC-B: Halogeenvrije, rookarme kabelmantel met verbeterd brandgedrag.
• AWG 23/1: Amerikaanse draaddikte met één massieve geleider per ader, bedoeld voor vaste installatie en LSA-terminatie.
• CPR Eca: Brandclassificatie volgens Europese regelgeving voor kabels in gebouwen.
