SC câble en fibre de verre

Qu'est-ce qu'un câble à fibre optique SC ?

Si vous souhaitez transporter des données à grande vitesse sur des distances supérieures à 100 mètres, cela n'est pas directement possible avec un câble de réseau en cuivre standard. C'est pourquoi on utilise généralement un câble à fibres optiques dans ces situations. Il se compose d'une âme transparente en verre étiré, entourée d'une gaine qui protège l'âme fine. Le type de verre est choisi de manière à ce qu'un faisceau lumineux pénétrant dans la fibre à la tête soit toujours réfléchi par les parois de la fibre tout au long de son parcours. Il n'y a donc pratiquement pas de perte de lumière en cours de route. Cette propriété rend la fibre de verre idéale pour le transport de signaux numériques. Les signaux numériques électriques sont convertis à une extrémité de la fibre en impulsions lumineuses. Cette opération s'effectue à l'aide d'une LED ou d'une diode laser spéciale. De l'autre côté de la fibre, les impulsions électriques sont reconverties en signaux électriques. Cette opération est réalisée par un semi-conducteur sensible à la lumière. Une connexion réseau exige que les données puissent être envoyées dans les deux sens. Dans la pratique, un tel câble est utilisé pour envoyer des données dans une seule direction. Ainsi, un duplex nécessite toujours deux copies.

Qu'est-ce qu'un câble à fibres optiques SC ?

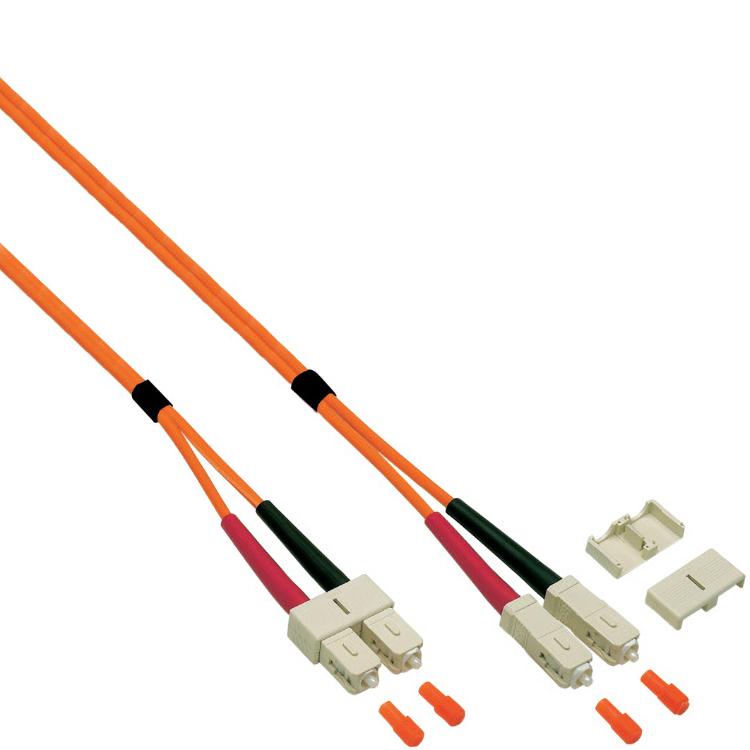

Il existe différents types de câbles à fibres optiques en vente, avec ou sans connecteurs pré-assemblés. Un câble à fibres optiques SC est un câble avec des connecteurs de fibres SC pré-assemblés. Le connecteur SC est un connecteur de fibre optique qui est encore largement utilisé dans les endroits où l'espace n'est pas un problème. Le connecteur SC est un connecteur carré connu sous les appellations Subscriber Connector, Square Connector et Standard Connector. Le connecteur SC est doté d'un mécanisme de verrouillage push-pull. Ainsi, le connecteur SC se verrouille automatiquement lorsqu'il est inséré et se déverrouille automatiquement lorsqu'il est tiré avec une force suffisante. Un câble à fibres optiques SC possède un connecteur SC à une extrémité. Dans une version double ou duplex, il s'agit de deux connecteurs qui sont connectés mécaniquement ou qui peuvent être connectés l'un à l'autre. Un câble à fibres optiques SC est utilisé comme câble de raccordement ou d'interconnexion. Nous fournissons le câble à fibres optiques SC en longueurs de 0,5 mètre. De l'autre côté, le câble à fibres optiques SC est équipé de connecteurs SC ou ST. Le câble SC vers SC est un câble de raccordement standard. Le câble SC vers connecteur ST est un câble adaptateur qui peut être utilisé pour connecter des équipements avec des connecteurs différents.

Câbles à fibres optiques SC : monomode ou multimode

Il est important de faire la distinction entre les deux types de câbles à fibres optiques monomodes et multimodes. Les désignations monomode et multimode sont liées à la manière dont les impulsions lumineuses se propagent dans le cœur d'une fibre. Les impulsions lumineuses sont constituées d'ondes lumineuses qui occupent physiquement l'espace. Dans une fibre fine, les ondes ne peuvent se propager dans la fibre que d'une seule manière. C'est ce qu'on appelle le mode unique. Une fibre de verre avec un cœur fin est appelée fibre de verre monomode. Une impulsion lumineuse dans un câble à fibre optique monomode reste intacte sur une longue distance. Avec un cœur plus épais, une onde lumineuse a plusieurs possibilités de se propager dans la fibre. La lumière peut se propager dans la fibre en ligne droite et elle peut rebondir sur les parois. C'est ce qu'on appelle le multimode. Une fibre de verre avec un cœur épais est appelée fibre de verre multimode. Comme le chemin parcouru est différent selon les modes, une partie de l'impulsion lumineuse arrivera à l'autre extrémité de la fibre plus tôt que l'autre. Par conséquent, l'impulsion est étalée dans le temps. Plus le câble à fibres optiques est long, plus cet effet joue. Cela limite la longueur d'un câble à fibre optique multimode.

Multimode optique

Le multimode optique ou OM est une désignation importante pour les fibres optiques multimodes. Il s'agit d'une mesure de la largeur de bande modale du câble à fibres optiques. La largeur de bande modale peut être définie de deux manières. 1) La largeur de bande maximale du signal pour une distance donnée, ou 2) la distance maximale qui peut être parcourue pour une largeur de bande donnée. La largeur de bande modale est exprimée en mégahertz multipliés par des kilomètres ou en gigahertz multipliés par des mètres. L'industrie a choisi un système de quatre catégories d'OM, de un à quatre. Il est important de vérifier quelle est la catégorie OM correspondant à la longueur d'onde de la lumière utilisée. Pour des longueurs d'onde différentes, un câble à fibres optiques peut avoir une catégorie OM différente. Le tableau ci-dessous donne des indications sur le débit de données, la distance et la catégorie OM requise.



TABLE BORDER="1" WIDTH="75%"> À LA CATÉGORIE 100 MB/S 1 GB/S 10GB/S 40 GB/S 100 GB/S OM1 2 Km 275 m 33 m sans objet sans objet OM2 2 Km 550 m 82 m sans objet sans objet sans objet OM3 2 Km 550 m 300 m 240 m 100 m OM4 2 Km 550 m 550 m 350 m 150 m
